Автоматический балансировочный клапан R206C-1
Компактный балансировочный клапан R206B-1
Автоматический регулятор расхода R206AM
В первую очередь необходимо отметить R206C-1: новый автоматический балансировочный клапан — регулятор перепада давления с двумя диапазонами регулирования. Это первая и единственная модель на рынке, которая обладает такой возможностью. Клапан предназначен для автоматического поддержания заданного перепада давлений между подающим и обратным трубопроводом систем отопления и охлаждения. Выпускается в размерах от Ду15 до Ду50, имеет корпус из латуни DZR, усиленную мембрану увеличенной площади, что обеспечивает длительный период эксплуатации и точность настройки рабочего параметра. Клапан поставляется в комплекте с импульсной трубкой для соединения с подающим трубопроводом. Для облегчения монтажа трубки корпус мембраны выполнен поворотным. Клапан также имеет пару заглушенных отверстий для подключения дифференциального манометра.
На сегодняшний день автоматические балансировочные клапаны выпускаются в двух модификациях — на низкий или высокий перепад дифференциального давления, как правило, 5-30 и 25-60 кПа, соответственно. Такое положение дел требует разделения и чёткого указания рабочего диапазона балансировочной арматуры на всех этапах — от проектирования до поставки на строительный объект. При этом две линейки, по сути, идентичной арматуры усложняют поставку, удваивают склад для компании-поставщика и могут являться причиной ошибки в подборе и поставке.
При этом, в случае неверного расчёта параметров клапана по проекту, ошибочного подбора или неверной поставки, решение одно — замена балансировочных клапанов на аналогичные модели, но с расчётом на другой регулируемый перепад дифференциального давления.

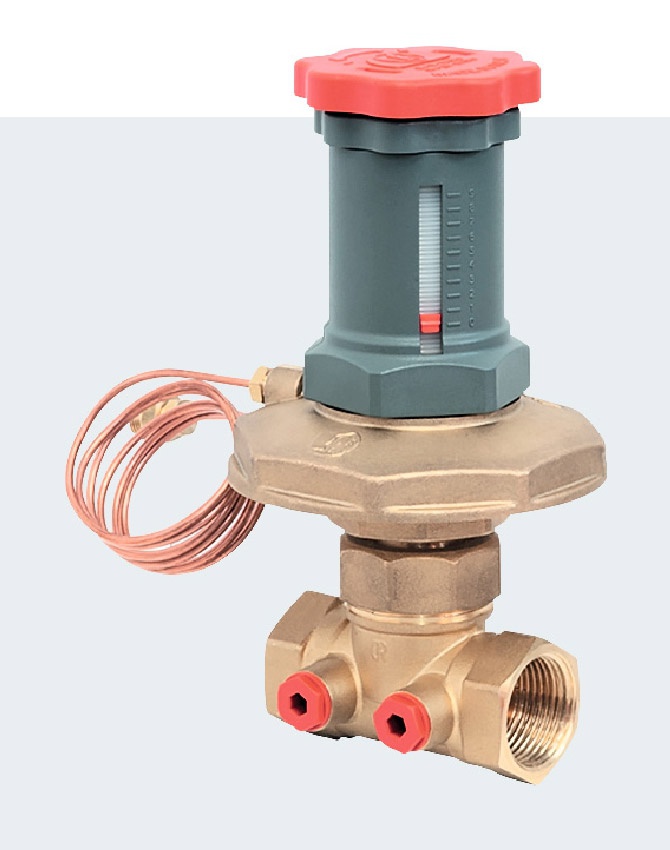

R206C-1 — новый автоматический балансировочный клапан — регулятор перепада давления с двумя диапазонами регулирования. Это первая и единственная модель на рынке, которая обладает такой возможностью. Клапан предназначен для автоматического поддержания заданного перепада давления между подающим и обратным трубопроводом систем отопления и охлаждения

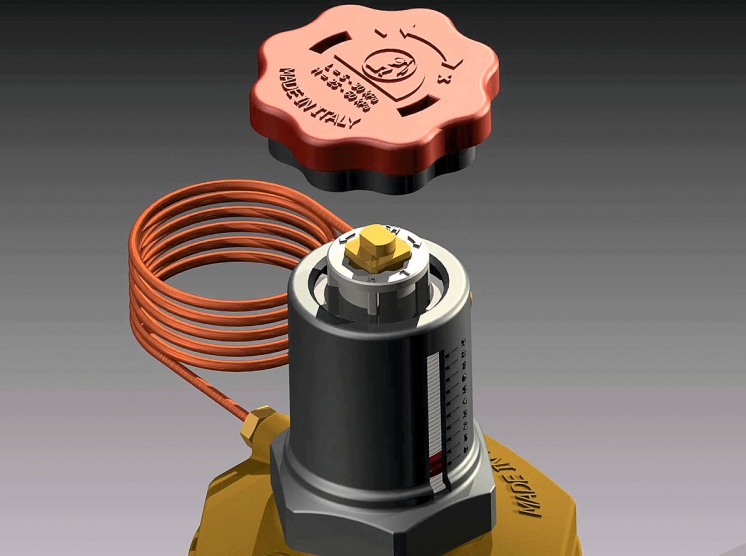

Компания Giacomini решает проблему «задваивания» номенклатуры автоматических балансировочных клапанов из-за различного диапазона по давлению. Новый автоматический балансировочный клапан R206C-1 имеет регулятор перепада давления на два рабочих диапазона — низкий (5-30 кПа) и высокий (2560 кПа). Выбор диапазона происходит при помощи переключателя, который находится под регулировочной рукояткой.
Принцип двойного регулирования клапана Giacomini R206C-1 основан на использовании пружин различной жёсткости с соответствующим переключателем — данный принцип запатентован.

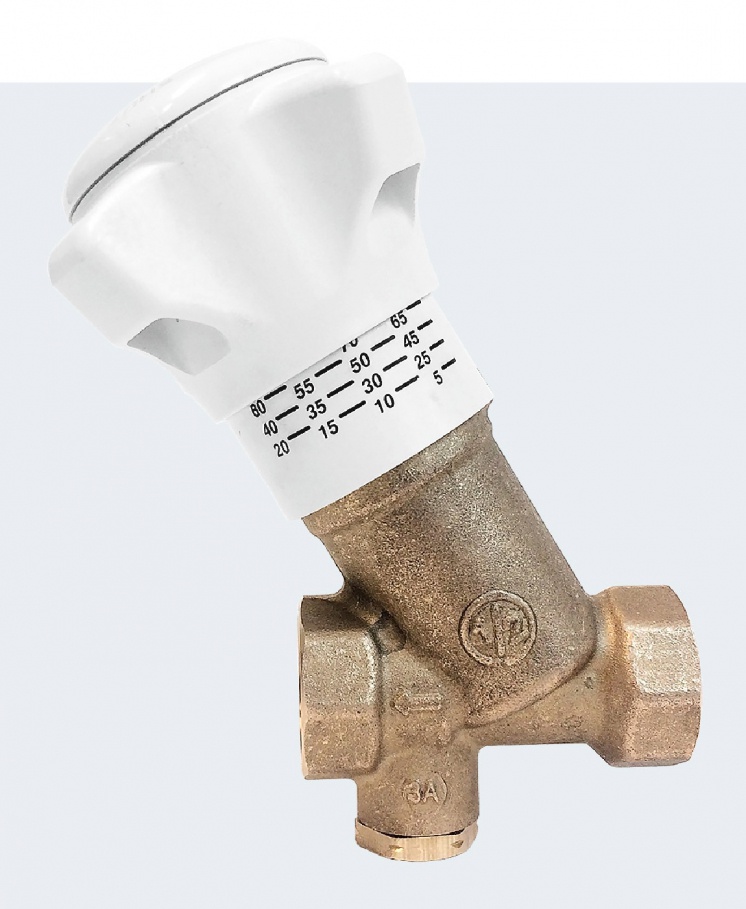

Новая модель Giacomini R206B-1 является компактным балансировочным клапаном, призванным обеспечить точное регулирование расхода жидкости в участках систем отопления и водоснабжения. R206B-1 может также выполнять функцию полного перекрытия регулируемого участка. Настройка клапана может быть зафиксирована при помощи стопорного винта. Имеющийся в корпусе клапана отвод позволяет подключать импульсную трубку от автоматического балансировочного клапана — регулятора перепада давления, таким образом обеспечивая работу в качестве клапана-партнера, либо производить слив теплоносителя.
R206B-1 является компактным балансировочным клапаном, призванным обеспечить точное регулирование расхода жидкости в участках систем отопления и водоснабжения. R206B-1 может также выполнять функцию полного перекрытия регулируемого участка. Настройка клапана может быть зафиксирована при помощи стопорного винта. Имеющийся в корпусе клапана отвод позволяет подключать импульсную трубку от автоматического балансировочного клапана — регулятора перепада давления
R206B-1 дополняет линейку ручных балансировочных клапанов — регуляторов расхода Giacomini. Уменьшение размеров и стоимости нового изделия удалось достичь исключением устройства Вентури из конструкции клапана — участка переменного диаметра для определения фактического расхода при измерении перепада давления на этом участке.
Таким образом, показатель расхода устанавливается при помощи настроечной шкалы либо с дополнительным устройством.
Новые клапаны R206B-1 отличают высокие показатели максимального расхода жидкости и в тоже время точная настройка в режимах с минимальным расходом, для чего доработана надстрочная шкала в позиции 0-10 % открытия клапана. Максимальное давление — 25 бар, температура — до 110 °C. Новый клапан Giacomini R206B-1 выпускается в размерах Ду15, Ду20 и Ду25. Благодаря невысокой стоимости, большой пропускной способности, функции перекрытия трубопровода и компактности новый клапан идеально подойдёт для регулирования расхода по контурам квартир в горизонтальных поквартирных системах многоэтажных зданий.

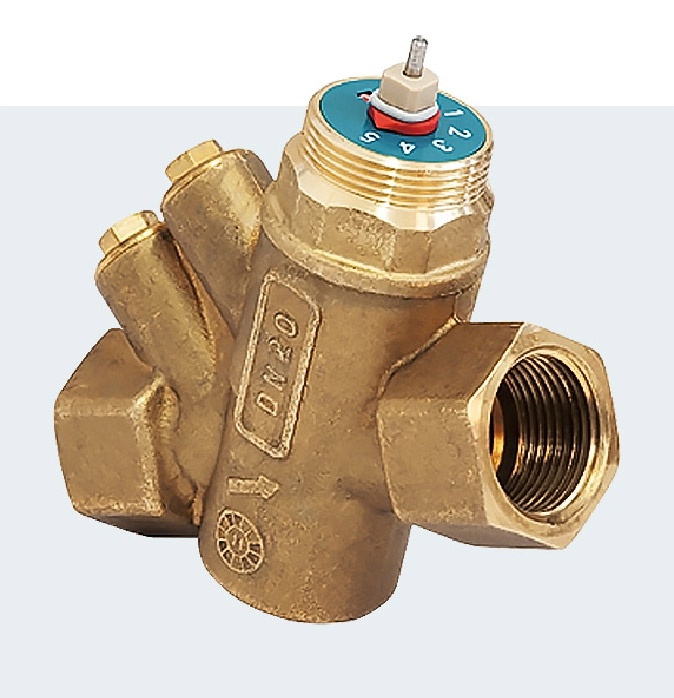

Также дополнена линейка балансировочных клапанов — автоматических регуляторов расхода R206A, уже зарекомендовавших себя в России. R206AM — версия клапана с возможностью установки управляющего сервопривода — Giacomini K281 или другого, с подсоединительным размером M30 X 1,5.
Применение двухпозиционного или пропорционального сервопривода позволяет управлять расходом в соответствии, например, с тепловой нагрузкой
Применение двухпозиционного или пропорционального сервопривода позволяет управлять расходом в соответствии, например, с тепловой нагрузкой регулируемого участка, а также полностью перекрывать трубопровод. Клапан выпускается в корпусе из латуни DZR, стойкой к вымыванию цинка, имеет высокие характеристики по рабочему давлению и температуре и минимальную погрешность в отношении регулируемого расхода рабочей среды.
