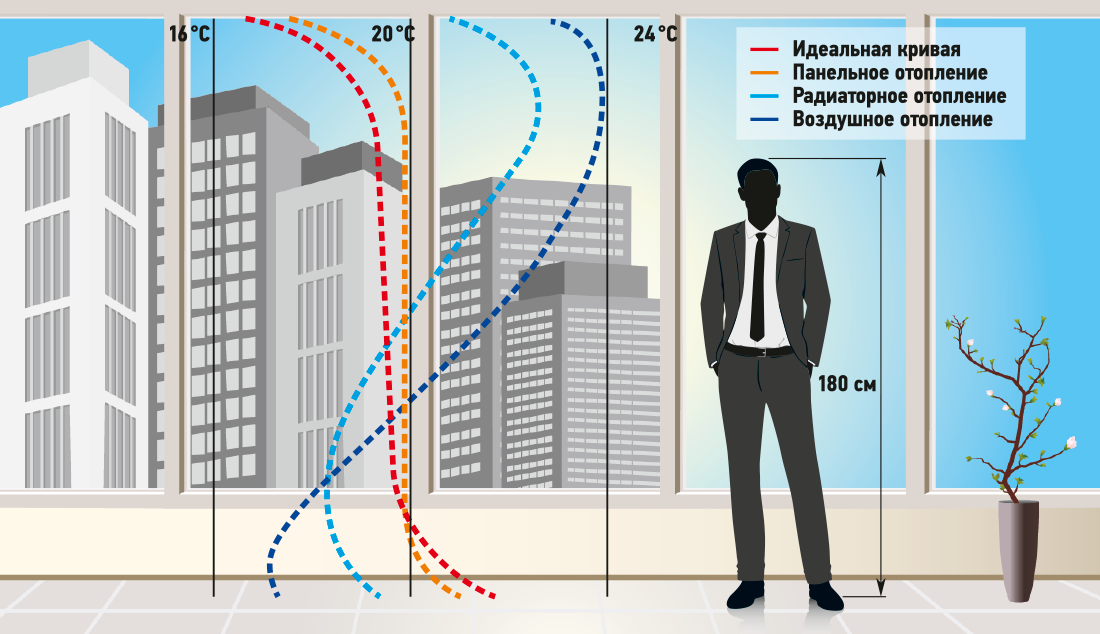

Комфорт в помещении при использовании панельной и радиаторной систем отопления, а также воздушного отопления — в сравнении с идеальной температурной кривой
Итальянский производитель Giacomini решает эти задачи в комплексе. Основная идея — предложить несколько комплектных решений, призванных уменьшить стоимость системы «тёплый пол», упростить её проектирование и монтаж и, в конечном счёте, сделать комфортное и энергоэффективное напольное отопление доступным широкому кругу потребителей в России.
Бюджетный тёплый пол
Комплект Giacomini R508K позволяет управлять одним контуром тёплого пола, подключив его к уже существующей системе отопления дома. Данное устройство позволяет регулировать контур напольного отопления по температуре воздуха и идеально подходит для тёплого пола небольшой площади, например, в ванной комнате или отдельных помещениях.
Комплект для тёплого пола R508K
В комплект входят комбинированный термостатический клапан R414D, термостатическая головка, автоматический воздухоотводный клапан, комплект фитингов для подключения к трубам и короб с крышкой для установки узла в стену. Стоимость данного комплекта делает его доступным любому потребителю.
Комплекты коллекторов для тёплого пола
Основная часть водяного тёплого пола — модуль распределения и регулирования, выполненный на базе коллекторных гребёнок с регулирующими клапанами. Удобно и экономично, когда вся арматура поставляется в комплекте, это же относится и к коллекторным узлам.
Giacomini производит комплекты коллекторов для тёплого пола — R553DK и R553FK, предварительно собранные на монтажных кронштейнах, включающие в себя подающий коллектор, оборудованный балансировочными запорными клапанами и расходомерами (только R553FK), и обратный коллектор с регулирующими клапанами, на которых могут быть установлены электротермические приводы.
Комплекты коллекторов R553DK и R553FK
Коллекторы R553DK и R553FK комплектуются удобными многофункциональными клапанами R269T, с помощью которых пользователь может перекрыть поток теплоносителя. В состав этих клапанов входят термометры для контроля температуры, дренажные краны для заполнения или опорожнения системы и воздухоотводчики.
Смесительные узлы
Для приготовления теплоносителя низкой температуры в месте размещения распределительного коллектора применяются насосно-смесительные узлы серии R557R-1.
Насосно-смесительный узел серии R557R-1
Обладающие компактными размерами, широким диапазоном регулировок, возможностью установки циркуляционных насосов различного типа и с разной монтажной высотой, R557R-1 идеально подходят для использования с коллекторами серии R553 в составе встраиваемых или накладных монтажных шкафов. В состав узла входят трёхходовой разделяющий клапан, снабжённый термостатической головкой с выносным датчиком, два байпаса для регулирования первичного и вторичного контуров системы, термометры на обратной и подающей линиях вторичного контура, арматура для заполнения и слива системы, воздухоотводные клапаны.
Для применения со смесительными узлами R557R-1 Giacomini также выпускает предварительно собранные комплекты R553K, состоящие из коллекторов подающих и обратных трубопроводов, установленных на кронштейнах, и двумя пробками для этих коллекторов.
Коллекторные узлы для высоко- и низкотемпературного отопления
В России в зонах с холодными зимами, дополнительно к системе напольного отопления, должны использоваться радиаторы, чтобы исключить обмерзание окон. Для организации смешанной системы (с использованием радиаторов) идеально подходят коллекторные модули R557R-2, включающие в себя низкотемпературные коллекторы для тёплого пола, на базе насосно-смесительного узла с термостатическим регулированием, с возможностью установки высокотемпературных коллекторов для радиаторов.
Коллекторный модуль серии R557R-2
Наиболее «продвинутым» комплектом являются коллекторные узлы R559N. Входящий в их состав трёхходовой смесительный клапан позволяет установить управляющий сервопривод с подключением к микропроцессорному блоку управления. Данное решение позволяет реализовать систему отопления с использованием погодозависимой автоматики, современных комнатных термостатов с сенсорным управлением, возможностью дистанционного управления при помощи мобильного телефона или через сеть Интернет. Коллекторные узлы R559N поставляются в сборе в металлическом шкафу и служат идеальной базой для создания системы отопления «умного дома».
Схема работы коллекторного узла R559N
Наборы компонентов для тёплого пола
Выпуская полностью все компоненты для систем «тёплый пол», компания Giacomini предлагает также несколько решений для строительства собственно тёплого пола — несущей структуры, образующую греющую панель на полу жилища. Выбор решения зависит от условий, в которых применятся напольное отопление.
KLIMA New Building — система тёплого пола, предназначенная для новых зданий или ситуаций, где нет ограничений по толщине стяжки. Такая система собирается на базе формованных изолирующих панелей R979 и R979N, предназначенных для быстрой и лёгкой фиксации трубы без использования зажимов. Такие панели и тёплый пол на их основе обладают великолепными характеристиками термической, акустической и влагоизоляции.
KLIMA Renew спроектирована с учётом растущей потребности в устройстве тёплых полов с уменьшенной толщиной — идеальное решение для реконструкции. Система использует запатентованные трёхмерные полимерные панели Spider, в которых укладывают трубы диаметром 16–18 мм. Как альтернативное решение предлагаются панели с полибутиленовыми трубами ∅12 мм, закрываемые самонивелирующейся стяжкой. Все системы KLIMA Renew гарантируют чрезвычайно низкую тепловую инерцию и минимальную (от 25 мм) толщину тёплого пола.
KLIMA Dry — это система «сухого» тёплого пола, предназначенная для ситуаций, когда невозможно организовать тяжёлую бетонную стяжку, например, в деревянном домостроении.
Системы для организации тёплого пола: KLIMA New Building, KLIMA Renew и KLIMA Dry
Основой системы «сухого» тёплого пола являются панели R883 из вспененного полистирола с алюминиевым диффузионным слоем, который усиливает теплообмен между трубами (в этом случае производитель рекомендует металлопластиковые трубы Giacomini R999) и поверхностью. Опорная поверхность обеспечивает установку двойного слоя из оцинкованных стальных листов, обеспечивающих равномерное распределение механических нагрузок.
