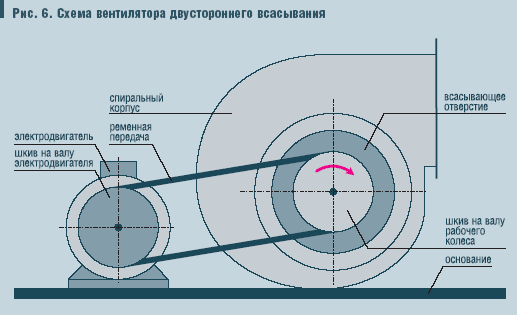

Особенности совместной работы вентиляторов

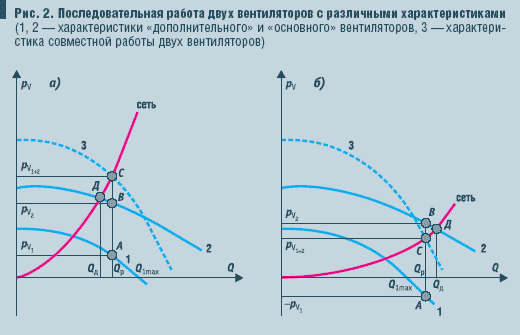

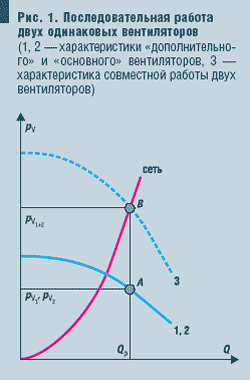

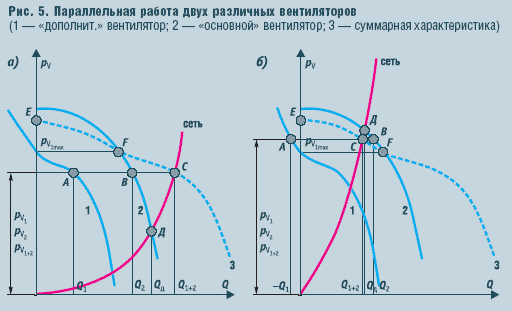

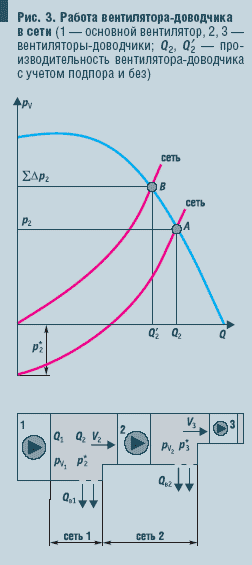

Последовательное соединение вентиляторов. В ряде случаев для увеличения производительности в сетях с большим сопротивлением вместо замены вентилятора на больший типоразмер целесообразно последовательно установить дополнительный вентилятор. Обычно последовательно включают в работу осевые вентиляторы, имеющие относительно небольшие давления. В этом случае получается многоступенчатый вентилятор с одинаковыми рабочими колесами, между которыми установлены спрямляющие аппараты для раскручивания потока до осевого направления перед последующим колесом. Исключительно редко используют последовательную работу радиальных вентиляторов со спиральным корпусом из-за сложности компоновки. Канальные радиальные вентиляторы, особенно вентиляторы, выполненные по прямоточной схеме, имеют компоновочное преимущество, что позволяет использовать их последовательное соединение. Ряд производителей, с целью повышения давления, предлагают установки, состоящие из двух последовательно установленных канальных вентиляторов [3]. При последовательной работе двух вентиляторов они имеют одинаковую производительность. Суммарную характеристику системы из двух вентиляторов можно получить сложением их давления (ординаты) при фиксированной производительности. Для упрощения анализа совместной работы вентиляторов в дальнейшем не будем учитывать увеличения сопротивления сети при установке второго вентилятора. Аэродинамическая характеристика суммарной работы двух одинаковых вентиляторов приведена на рис. 1. Вентиляторы имеют производительность Qp, рабочим режимом каждого из вентиляторов является точка А, а системы из двух вентиляторов - точка В, давление в которой равно сумме давлений двух вентиляторов. Рассмотрим совместную работу двух вентиляторов, имеющих различные аэродинамические характеристики (рис. 2, а). Вентилятор 2 является "основным", а вентилятор 1 - "дополнительным", служащим для увеличения производительности "основного" вентилятора. Режимом совместной работы вентиляторов является точка С. Рабочим режимом "основного" вентилятораявляется точка В, а "дополнительного" - точка А, при этом каждый из вентиляторов имеет производительность Qp. Если бы "основной" вентилятор работал один, то его рабочим режимом была бы точка Д, а производительность вентилятора - Qд. За счет установки "дополнительного" вентилятора производительность была увеличена на величину Qр - Qд. Если производительность "основного" вентилятора при работе в данной сети Qд меньше максимальной производительности "дополнительного" вентилятора Q1max, то установка "дополнительного" вентилятора приводит к увеличению производительности. Рассмотрим случай неудачного подбора "дополнительного" вентилятора, максимальная производительность которого Q1max меньше производительности "основного" вентилятора Qд при его одиночной работе (рис. 2, б). Режимом совместной работы вентиляторов является точка С. Рабочим режимом "основного" вентилятора является точка В, а "дополнительного"- точка А, каждый из вентиляторов имеет производительность Qp. Если бы "основной" вентилятор работал один, то его рабочим режимом была бы точка Д, а производительность вентилятора - Qд. "Дополнительный" вентилятор в этом случае работает в "турбинном" ("флюгерном") режиме и является аэродинамическим сопротивлением для основного вентилятора. Это приводит к тому, что производительность основного вентилятора при установке дополнительного уменьшилась на величину Qд - Qр. Но при этом необходимо помнить, что кроме уменьшения производительности "основного" вентилятора, "дополнительный" вентилятор потребляет соответствующую мощность! Это типичная ситуация неправильного подбора дополнительного вентилятора, служащего для увеличения производительности в вентсистеме. Рассмотрим последовательную работу вентиляторов с разной производительностью (основной вентилятор и вентиляторыдоводчики). Если сеть имеет длинные ответвления или тупиковую ветвь с небольшой производительностью, то в ряде случаев основной вентилятор целесообразно подбирать на заданную суммарную производительность, но меньшее давление (без учета сопротивления ответвлений), а в ответвления последовательно устанавливать вентиляторы-доводчики [4]. Особенностью работы вентиляторовдоводчиковявляется то, что они имеют меньшую производительность, чем основной вентилятор. Перед вентилятором-доводчиком рекомендуется иметь некоторый избыток давления 50-100 Па, чтобы избежать обратных токов в предыдущих воздуховыпускных устройствах. На рис. 3 показан пример сети с вентиляторами-доводчиками. Основной вентилятор 1 имеет производительность Q1 и полное давление pV1, равное сопротивлению первого участка ∑∆р1 плюс избыточное давление (полное) перед первым вентилятором-доводчиком p* 2. Первый вентилятордоводчик имеет производительность Q2 = Q1 - Qв1 (здесь Qв1 - расход через первые воздуховыпускные решетки). Полное давление первого вентиляторадоводчика равно: pV2 = ∑∆р2 + p* 3 - p* 2, т.е. равно потерям в сети 2 плюс разница полных давлений за и перед вентилятором-доводчиком (в потери должно входить динамическое давление потока на выходе из выпускных решеток). Если вентилятор-доводчик установлен один в системе, то p* 3 = 0 и его давление равно pV2 = ∑∆р2 - p* 2. Если подпор перед вентиляторами-доводчиками принимается одинаковым, то давление вентилятора-доводчика равно потерям в сети 2, т.е. pV2 = ∑∆р2. Характеристика первого вентилятора-доводчика приведена на рис. 3. Если в системе несколько вентиляторов-доводчиков с одинаковым избыточным давлением, то рабочим режимом первого вентилятора-доводчика является точка В. Если вентилятор-доводчик установлен один, то его рабочим режимом является точка А, являющаяся точкой пересечения характеристики вентилятора и сети с учетом избыточного давления перед вентилятором. В ряде случаев неучет избыточного давления может привести к завышению производительности вентилятора-доводчика, которое может быть компенсировано при настройке вентсистемы. В заключение анализа последовательной работы вентиляторов необходимо обратить внимание на одно важное обстоятельство: какого бы типа ни были вентиляторы, второй вентилятор не рекомендуется ставить непосредственно за первым, поскольку на выходе вентилятора поток всегда имеет пространственную неоднородность на любых режимах работы. Например, поток на выходе из канального вентилятора с круглым корпусом или осевого вентилятора без спрямляющего аппарата всегда имеет некоторую остаточную закрутку; течение на выходе канального вентилятора с прямоугольным корпусом всегда имеет пространственную неравномерность, поскольку потоком занято не все выходное сечение и т.д. Для исключения влияния предыдущего на последующий вентилятор необходимо, чтобы перед ним был отрезок прямого воздуховода длиной в несколько гидравлических диаметров для сглаживания пространственной и временной неоднородности потока. Параллельная работа вентиляторов. Параллельную установку вентиляторов используют в случаях, когда: необходимо увеличить производительность в сети; необходимо иметь разную производительность, в зависимости от сезона работы; для эффективного регулирования производительности в ветвях вентсистемы и т.д. Чтобы получить суммарную характеристику системы из двух вентиляторов, необходимо сложить их производительности (абсциссы) при фиксированном давлении. При анализе параллельной работы вентиляторов, как и в первом случае, не учитываем увеличения сопротивления сети при установке "дополнительного" вентилятора. Аэродинамическая характеристика двух одинаковых параллельно работающих вентиляторов приведена на рис. 4. Рабочим режимом каждого из вентиляторов является точка А, а системы из двух вентиляторов - точка В. Вентиляторы имеют равные производительности Q1 и Q2, а суммарная производительность системы равна их удвоенной производительности Q1+2. Рассмотрим совместную работу двух различных вентиляторов (рис. 5), один из которых является "основным", а другой - "дополнительным", установленным, например, для увеличения производительности "основного". Для построения суммарной аэродинамической характеристики необходимо иметь характеристику "дополнительного" вентилятора в 4 квадранте (режим обратного течения через вентилятор). Теоретическая кривая совместной работы, полученная сложением производительностей двух вентиляторов, имеет особый начальный участок E-F, на котором максимальное давление pv1max "дополнительного" вентилятора меньше, чем у "основного" (здесь точка F на характеристике совместной работы соответствует давлению pv1max на режиме заглушки "дополнительного" вентилятора). Существует два режима совместной параллельной работы вентиляторов, которые определяются сопротивлением сети. Рассмотрим случай, когда сопротивление сети не превышает максимальное давление "дополнительного" вентилятора pv1max (рис. 5, а). Режимом совместной работы вентиляторов является точка С, рабочим режимом "основного" вентилятора является точка В, а "дополнительного" вентилятора - точка А. Если бы "основной" вентилятор работал один, то его рабочим режимом была бы точка Д, а производительность - Qд. За счет установки "дополнительного" вентилятора производительность при совместной работе была увеличена на величину Q1+2 - Qд. Такой режим характеризуется относительно устойчивой работой двух вентиляторов. Рассмотрим случай неудачного подбора "дополнительного" вентилятора, при котором сопротивление сети превышает его максимальное давление pv1max (рис. 5, б). Теоретически, режимом совместной работы двух вентиляторов является точка С, совместная производительность двух вентиляторов - Q1+2. Рабочим режимом "основного" вентилятора - является точка В, а рабочим режимом "дополнительного" - точка А, причем через "дополнительный" вентилятор в режиме противодавления идет отрицательный расход - Q1 (знак минус!), снижающий общую производительность системы из двух вентиляторов. Суммарная производительность системы Q1+2 меньше производительности одиночно работающего основного вентилятора Qд. В действительности же, и "основной" и "дополнительный" вентиляторы работают в нестационарном режиме. Через "дополнительный" вентилятор имеют место нестационарные во времени (периодические) прорывы воздуха, сопротивление сети периодически изменяется, что приводит также к неустойчивой работе и "основного" вентилятора (особенно, если он работает в области срывных режимов). При этом "дополнительный" вентилятор потребляет определенную мощность! Необходимо всячески избегать подобных режимов работы вентиляторов, т.к. увеличенная нагрузка и ее периодические изменения могут привести к сгоранию электродвигателя "дополнительного" вентилятора. В крайнем случае, вход или выход "дополнительного" вентилятора необходимо перекрывать воздушным клапаном. При параллельной работе двух вентиляторов имеет значение, как объединены их входы и выходы и как используется скоростной напор в каналах до и после вентиляторов. От этого может зависеть уровень неустойчивости выбранного режима. Например, если перед вентиляторами установлен тройник с ответвлениями под прямыми углами, то в таком тройнике, кроме потери скоростного напора, наблюдается интенсивное вихреобразование, которое может повлиять на работу вентиляторов и понизить порог устойчивой работы при их параллельном соединении. В этом смысле тройник с плавными формами предпочтительнее. То же самое можно сказать и об объединяющем тройнике на выходе вентиляторов. Выше были рассмотрены режимы параллельной работы вентиляторов с монотонно падающими кривыми зависимости давления от производительности. Это характерно, например, для радиальных вентиляторов с загнутыми назад лопатками или для слабонагруженных осевых вентиляторов. Для таких вентиляторов характерны не сильно выраженные зоны неустойчивой работы в области малых производительностей и не очень интенсивные колебания аэродинамических параметров в этих областях. Радиальные вентиляторы с барабанными колесами (с вперед загнутыми лопатками) имеют провал характеристики в зоне малых производительностей. Некоторые схемы высоконагруженных осевых вентиляторов имеют разрыв характеристик с сильно развитой неустойчивостью течения. Такие режимы являются нежелательными, их следует избегать. Особенно непредсказуемые последствия (по колебаниям давления и неоднозначности положения рабочей точки) могут возникнуть при параллельной работе таких вентиляторов. Примерами неудачной параллельной работы вентиляторов с объединенным входом является, например, работа нескольких приточных установок различной производительности с общей "зажатой" шахтой; а неудачной работы с объединенным выходом - например, работа оконного вентилятора на нагнетание в помещение с организованным притоком, но с несбалансированной вытяжкой и т.д. Интересно рассмотреть некоторые особенности работы радиального вентилятора двустороннего всасывания, который является примером параллельной работы двух одинаковых вентиляторов с объединенными входами и выходами (рис. 6). Теоретически производительность вентилятора равна удвоенной производительности каждого. В действительности у вентиляторов двустороннего всасывания, как правило, используется шкивоременная передача, подходящая к валу рабочего колеса со стороны одного из всасывающих отверстий. Поэтому оно загромождено концом вала со шкивом и, кроме того, вращение шкива обеспечивает подкрутку потока на входе в вентилятор по вращению и эта сторона вентилятора работает хуже, чем вторая, со свободным входом потока. Таким образом, в ряде случаев вентилятор с двусторонним входом необходимо рассматривать как параллельную работу двух вентиляторов с различными характеристиками, со всеми эффектами, описанными выше. Если же вентилятор двустороннего всасывания установлен в приточной установке, то положение усугубляется тем, что для уменьшения ее габаритов расстояние между всасывающими отверстиями и стенкам принимается минимальным, что приводит к ухудшению характеристик стороны закрытой шкивоременной передачей.

Литература 1. Б. Экк. Проектирование и эксплуатация центробежных и осевых вентиляторов. Москва, Госгортехиздат, 1959. 2. Центробежные вентиляторы. Под ред. Т.С. Соломаховой. М., "Машиностроение", 1975. 3. Каталог фирмы HELIOS. 4. В.Г. Караджи, Ю.Г. Московко. Некоторые особенности эффективного использования вентиляционно-отопительного оборудования. М., 2004. РИСУНКИ: 1~1~;2~2~;3~3~;4~4~;5~5~;6~6~;
