Источники энергии для комбинированных систем энергоснабжения

Сегодня повсеместно вопросам экологии и гарантированного, доступного по цене энергообеспечения малых поселений современной энергетикой в России, где задействованы огромные мощности и финансовые средства, не уделяется надлежащего внимания. Деятельность многочисленных организаций топливно-энергетического комплекса (ТЭК) входит в противоречие с Законом РФ «Об энергосбережении» предписывающего обеспечение процессов производства, преобразования, транспортирования, хранения, использования, утилизации топливно-энергетических ресурсов (ТЭР) таким образом, чтобы предотвращалось исчерпание ТЭР с учетом их разведанных запасов и рационализации способов добычи.

Закон в своей основе требует снижения потерь первичных ТЭР, использования вторичных ТЭР, альтернативных топлив, и широкое вовлечение в хозяйственный оборот возобновляемых ТЭР. Эти требования продиктованы тем, что на долю российских предприятий ТЭК приходится 48 % выбросов вредных веществ в атмосферу, до 36 % загрязнений сточных вод и свыше 30 % вредных отходов [1].

В то же время возможный сегодня, пусть даже в отдельных территориальных образованиях (поселениях), переход на энергоснабжение населения и производства от возобновляемых источников энергии (ВИЭ) не может быть осуществлен по ряду причин. Одной из таких причин является то, что каждое из направлений энергетики ВИЭ стремится решать вопросы энергообеспечения в течение всего года, игнорируя климатические условия территорий.

Особенно это касается использования энергии Солнца, ветра, гидроэнергии и геотермального тепла. Поскольку потенциал ветровой энергии по сезонам (зимний период — летний период) различается не так резко, как поступление солнечного излучения, то рассмотрим только возможность использования солнечного излучения и геотермального тепла как источников энергии комбинированных систем энергоснабжения в России. Проведем анализ возможностей по обеспечению потребителей дифференцированными видами энергии.

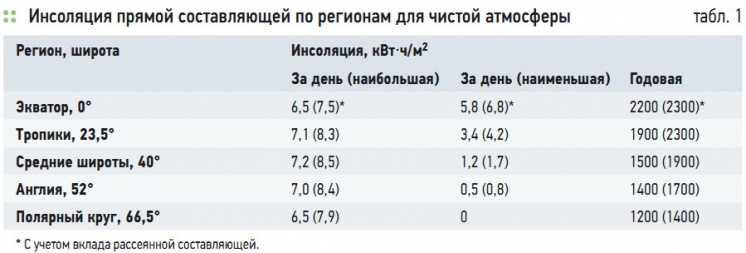

Летом — за счет солнечного излучения, а зимой — за счет глубинного тепла Земли. В табл. 1 приведены данные по инсоляции для различных регионов Земли. Из этой таблицы видно, что дневное количество солнечного излучения максимально не на экваторе, а вблизи 40°. Подобный факт является следствием наклона земной оси к плоскости ее орбиты. В период летнего солнцестояния Солнце в тропиках почти весь день находится над головой, и продолжительность светового дня составляет 13,5 часов — больше, чем на экваторе в день равноденствия. С повышением географической широты продолжительность дня возрастает (средняя продолжительность дня в июне в Крыму равняется 15,5 часов, а в Омске — 17,2 часов).

И хотя интенсивность солнечного излучения при этом уменьшается, максимальное значение дневной инсоляции приходится на широту около 40° и остается почти постоянным (для условий безоблачного неба) вплоть до полярного круга. Следует подчеркнуть, что данные табл. 1 справедливы лишь для чистой атмосферы. С учетом облачности и загрязнений атмосферы промышленными отходами, характерными для многих стран мира, приведенные в таблице величины следует уменьшать.

Например, для Англии 1970-х годов (до начала борьбы за охрану окружающей среды) годовое количество солнечной радиации составляло лишь 900 кВт⋅ч/м² вместо 1700. В больших же городах, как правило, величина потока солнечной радиации днем меньше, чем за городом в среднем на 10– 20 %, а при малых высотах Солнца это различие достигает 50 %. На инсоляцию влияют также и другие факторы.

Так, например, Западносибирская равнина по сравнению с ВосточноЕвропейской частью России получает на одних и тех же широтах больше солнечной радиации за счет увеличения прямой ее составляющей вследствие меньшей повторяемости циклоидальной погоды, сопровождаемой облачностью. Проведенные авторами Д.М. Чудиновым и Т.В. Щукиной [2] технико-экономические расчеты показали, что оборудование солнечного горячего водоснабжения (коллектора) при фиксированной его стоимости и с существующим уровнем эффективности успешно эксплуатируется в зоне, включающей регионы, расположенные вдоль западной и южной границ России и побережья Дальнего Востока, вплоть до Магадана.

При повышении КПД гелиосистем на 30 % и условии сохранения нормативного срока их окупаемости установки целесообразно применять в центральной части страны, Томской и Иркутской областях и на юге Красноярского края. Дальнейшее возрастание эффективности до 60 % обеспечит расширение области использования солнечного горячего водоснабжения, охватывая более северную зону, а также северные широты (Архангельска и Якутска).

На сегодняшнем этапе из возобновляемых и вторичных ТЭР автором предлагается использовать солнечную энергию и теплоту, не использованную в термодинамических циклах для разнообразного бесперебойного энергообеспечения. Эти технические решения (технологии) призваны стать гарантом локальной экологической и энергетической безопасности и призваны обеспечить выработку энергии пяти видов: теплоты, потока жидкости, механической и электрической энергии и холода (рис. 1) [3].

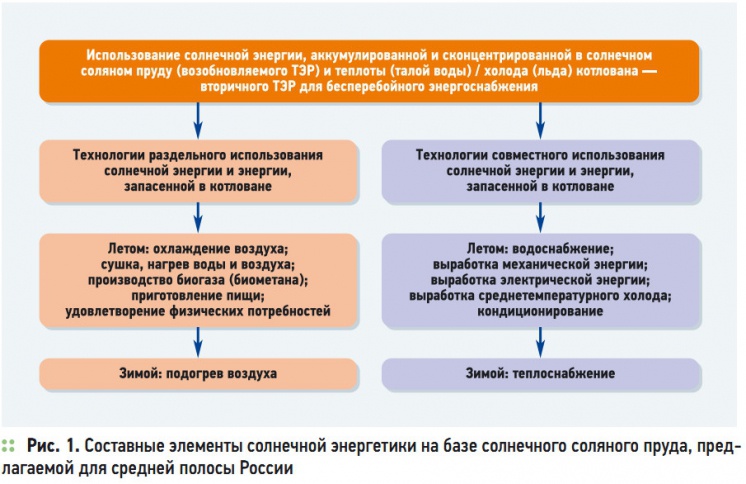

Разработанные в омском КБАЭ «Водомет» для малых конечных потребителей энергии (рис. 1) технологии использования возобновляемых и вторичных ТЭР призваны: обеспечить в любое время года, в любую погоду, для города, села, предприятия сохранность зданий и сооружений, технологического оборудования, животных и птицы, выращенного урожая, сырья и готовых изделий (продуктов), а также проведение посевной и уборочной; удовлетворять потребности человека в микроклимате жилища и в санитарно-медицинском минимуме; поддерживать транспортное сообщение в минимально допустимом объеме за счет выработки для транспортных средств топлива (биометана).

По экологическим показателям, в сравнении с другими энергоисточниками, солнечные прудовые установки и системы предпочтительнее, поскольку фактически не имеют никаких выбросов, а слабый нагрев грунта под прудом, при хорошей теплоизоляции, не будет намного превышать сезонных температурных колебаний от солнечной радиации.

Малая энергетика на базе солнечного соляного пруда месте с другими устройствами и системами солнечной энергетики (плоские солнечные коллекторы, солнечные электрические станции, фотоэлектрические преобразователи и т.д.) может и должна обеспечить энергией летнюю производственную деятельность в малых поселениях практически любых территорий средней полосы России. Конечно, в летний период, когда повышается выработка электрической энергии на ГЭС, необходима координация работы этих производителей энергии. Примерно так же обстоит дело с использованием геотермальной энергии.

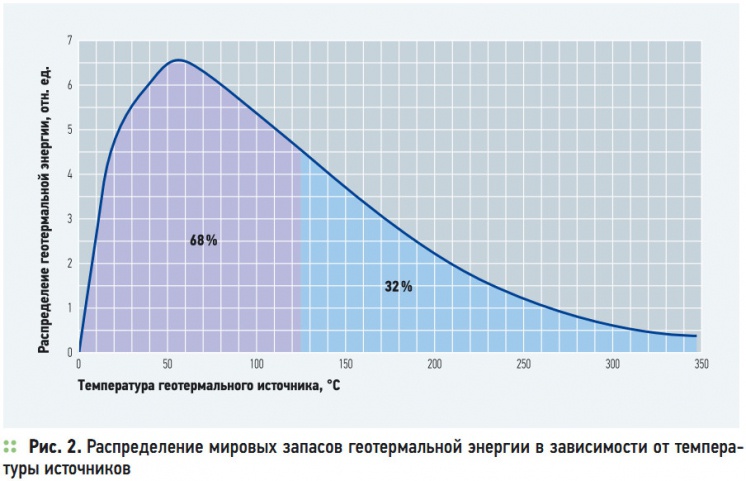

Как видно из рис. 2, качество геотермальной энергии различных источников отличается на порядок [4]. Поэтому геотермальные месторождения в России используются, в основном, на Камчатке и на прилегающих к Северному Кавказу территориях. Более равномерное, практически повсеместное распределение тепла непосредственно у поверхности земли наблюдается на доступных глубинах до 200 м.

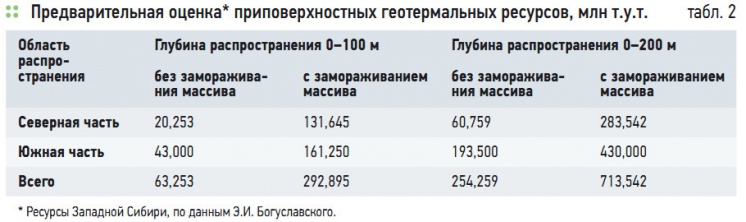

Оценка приповерхностных геотермальных ресурсов для Сибири приведена в табл. 2. Как видно из этой таблицы, при сопоставительной оценке наиболее благоприятными условиями освоения геотермальной энергии характеризуется южная часть Западной Сибири, однако температура этих ресурсов мала, и для их извлечения посредством тепловых насосов требуется высоколиквидная электрическая или механическая энергии, что не всегда экономически выгодно.

Высокие температуры тепла земли и подземных вод наблюдаются, в подавляющем большинстве своем, на больших глубинах — 3000 м и более. Однако высокая стоимость строительства скважин (от 70 до 90 % основных производственных фондов) накладывает свои ограничения на сооружение на базе таких геотермальных месторождений геотермальных тепловых или электрических станций. Ниже приведены удельные капитальные затраты в геотермальные скважины, которые определяются в зависимости от географического района и глубины бурения по формуле [5]:

K_уд ^СКВ = a + bl ² ?, руб/м,

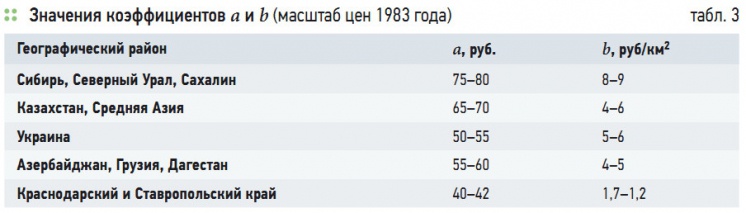

где a и b — постоянные коэффициенты, зависящие от географического района, принимаемые по табл. 3; l — глубина бурения, км; ? — коэффициент, зависящий от скорости бурения (при достигнутой коммерческой скорости ? = 1, при увеличении скорости в два раза ? = 0,8). При такой доле стоимости скважин в геотермальных станциях необходимо решить как минимум три задачи: разработать новые методики выявления высокотемпературных геотермальных месторождений; создать технологические регламенты по существенному увеличению срока эксплуатации скважин не только в годовом исчислении, но и в часах; добиться повышения эффективности использования геотермального тепла каждого конкретного геотермального месторождения с использованием местных климатических условий.

Необходимость разработки новых методик выявления высокотемпературных геотермальных пластов связана с тем, что подземные воды вследствие большей, чем у горных пород, теплоемкости, а также значительной подвижности могут существенно изменять структуру геотермальных полей. В частности, это относится к вертикальному движению подземных вод (флюидов).

Опуская математическую постановку задачи по определению перераспределения температур в осадочном чехле, граничные условия, саму математическую модель и решение ее уравнений, которые приведены в источнике [6], воспроизведем из этой книги только табл. 4, в которой приведены результаты расчета, изменения облика геотермальных полей больших площадей при вертикальном движении подземных вод.

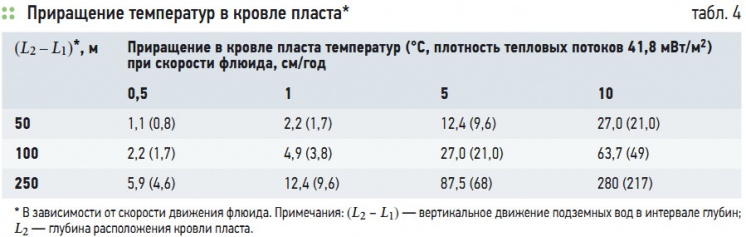

Как видно из этой таблицы, вертикальное движение подземных вод может в некоторых случаях полностью изменить облик геотермальных полей. Из табл. 4 следует — приведены расчеты при L₂ = 2700 м, q = 56,0 и λ = 2 Вт/(м⋅К) — при скоростях фильтрации до 10 см/год и мощности отложений, через которые осуществляется восходящее движение, равное первым сотням метров, приращения температур и тепловых потоков могут стать соизмеримыми и превышать нормальные характеристики геотемпературных полей.

Вертикальная миграция подземных вод дает гораздо меньший геотермический эффект в том случае, если площадь распространения незначительна. Поскольку такие вертикальные движения флюидов могут наблюдаться в областях питания или разгрузки подземных вод через слабопроницаемые отложения (за счет разницы давлений в подстилающих и перекрывающих водоносных горизонтах) по тектонически нарушенным зонам вследствие естественной конвекции в залежах нефти и газа, то их надо выявлять и использовать, даже при их ограниченном количестве. Использование таких месторождений — залог эффективного развития геотермальной энергетики.

По второй задаче. Так как все геотермальные станции мира являются наземными, то этим обусловлен их существенный недостаток — поступая к турбинам по скважинам, пар или горячая вода за время транспортировки теряют до 30 % температуры и давления. Поэтому для увеличения срока эксплуатации скважин практика использования геотермальных источников в России иногда включает в себя накапливание гидротеплопотенциала в летний период, когда для целей теплоснабжения используется солнечная энергия.

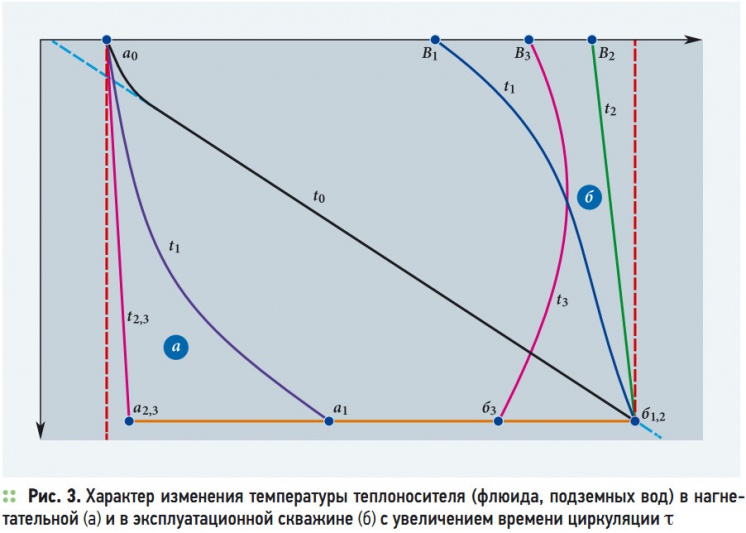

Обоснование такого перерыва в использовании геотермального тепла можно проиллюстрировать графиками, приведенными на рис. 3 и 4 [7]. На рис. 3 представлен пример графического изображения изменения температуры теплоносителя в скважинах и тепловом коллекторе, расположенном на глубине нескольких километров. t₁(а₀–а₁) и t_2,3(а₀–а_2,3) — это линии изменения температуры теплоносителя при его движении в нагнетательной скважине вниз в различные периоды эксплуатации. t₁(б_1,2–в₁), t₂(б_1,2–в₂) и t₃(б₃–в₃) — это линии изменения температуры теплоносителя при его движении в эксплуатационной скважине вверх в различные периоды эксплуатации. t₀ — это график естественного изменения температуры недр по глубине, для рассматриваемого геотермального месторождения. Линия а_2,3–б₃(б_1,2) характеризует изменение температуры теплоносителя при его движении в коллекторе от нагнетательной к эксплуатационной скважине.

В начальный период эксплуатации скважин изменение температуры теплоносителя будет соответствовать циклу а₀–а₁–б_1,2–в₁–а₀. В этот период времени массив грунта вокруг средней и нижней частей нагнетательной скважины имеет достаточно высокую температуру, и поэтому теплоноситель будет значительно нагреваться на пути к коллектору. Точка а₁ смещена вправо. В то же время, поскольку средний и приповерхностный массив грунта вокруг эксплуатационной скважины имеет низкую температуру, особенно у поверхности, то точка в₁ смещена влево (средние и приповерхностные слои грунта, охлаждая теплоноситель, аккумулируют теплоту, чтобы часть ее, по мере истощения термального ресурса, отдать потом теплоносителю в конце срока эксплуатации скважин).

В процессе эксплуатации скважин и выработки геотермального тепла цикл изменения температуры постепенно смещается и начинает переходить через точки а₀–а_2,3–б_1,2–в₂–а₀. В этот период температура на выходе из эксплуатационного коллектора максимальна, а значит, эффективность работы самая высокая (если дебит скважин не изменился и расход энергии на прокачку теплоносителя через коллектор резко не возрос).

При завершении эксплуатационного периода цикл изменения температуры проходит по точкам а₀–а_2,3–б₃–в₃–а₀. Это период быстрого расходования запасов тепла даже не коллектора, а тепла, аккумулированного массивом грунта, охватывающего эксплуатационную скважину. Удается ли восстанавливать (пополнять) (и насколько) геотермальные ресурсы при перерывах в работе скважин в летний период однозначного ответа мы можем и не получить, так как глубинный массив грунта вокруг нагнетательной скважины однозначно будет прогреваться, а верхний — остывать.

В то же время нижний массив грунта вокруг эксплуатационной скважины может повысить или, вероятнее всего, понизить температуру, а верхний — понизить за счет рассеивания тепла в удаленные от скважины области. Здесь большое значение имеет наличие артезианских вод на глубинах 1–1,5 км, их температура и подвижность. Кроме того, сам коллектор, отделенный от нижнего и верхнего горизонтов теплоизоляционными слоями глины, может не получить ожидаемого (требуемого) количества тепла.

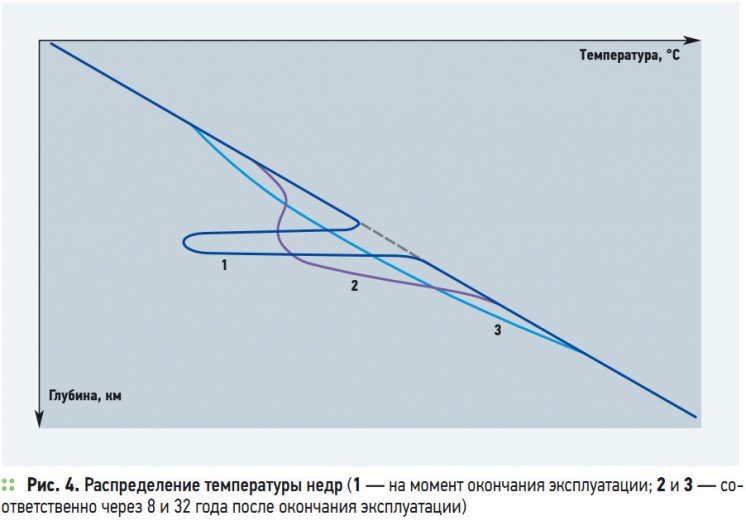

Приведенное на рис. 4 распределение температур получено решением уравнения теплопроводности по неявной схеме для следующих исходных данных: глубина нейтрального слоя — 25 м, температура нейтрального слоя — 3 °C, глубина залегания эксплуатируемого коллектора — 3 км, мощность коллектора — 300 м, начальная температура пород — 250 °C, минимальная температура ПТК (в окрестности нагнетательной скважины) 65 °C, период установления минимальной температуры — один год, продолжительность эксплуатации ПТК — 10 лет, максимальная глубина расчета температур — 6 км.

Результаты расчета (рис. 4) показывают, что если в период эксплуатации зона температурного возмущения распространяется на сравнительно небольшое расстояние от коллектора, то в период восстановления она довольно быстро охватывает значительную толщу вмещающих пород. Однако изменения температуры приповерхностных слоев невелики и вряд ли могут представлять какую-либо опасность для окружающей среды. Очевидно, что они могут заметно влиять на температуру нейтрального слоя только при сравнительно небольшой глубине залегания эксплуатируемого горизонта, что встречается редко на практике.

Как видно из рис. 3 и 4, геотермальное месторождение только условно можно считать возобновляемым источником энергии из-за того, что при его полной или частичной выработке восстановление ресурса тепла идет очень медленно — дольше жизни одного поколения, а наиболее дорогая часть работ (пробуренные скважины) практически не имеют ликвидной стоимости.

И в то же время климатические условия для ГеоЭС в средней полосе России уникальны из-за аномально низких температур. Это позволяет снизить температуры конденсации, особенно зимой, что может дать прирост (на 20–40 %) выработки электроэнергии по сравнению с ГеоЭС, которые расположены в районах жаркого и умеренного климата. Эксплуатация ГеоЭС зимой может дать неплохие показатели, так как энергопотребление удаленных поселений, например, Западной Сибири (на примере поселка Новоникольское Томской области [8]) круглый год находится на практически одном и том же уровне (табл. 5).

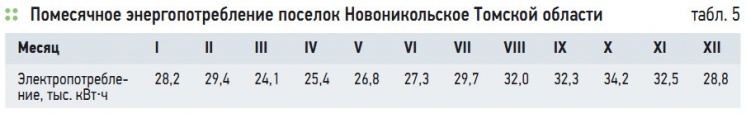

Использование геотермального тепла зимой могло бы обеспечить выработку разнообразных видов энергии для организации различной производственной деятельности. Но для этого геотермальной энергетике, чтобы стать эффективной на территории Российской Федерации, требуется решить ряд сложных задач приведенных выше. Использование геотермальных месторождений зимой имеет еще один плюс. Соленую воду из геотермальных источников с большим дебитом зимой можно опреснять с минимальными затратами. Замораживание соленой воды на юге СНГ часто используют для ее опреснения. Сущность использования физического процесса, так называемого «вымораживания», состоит в следующем.

Поскольку температура замерзания соленой воды ниже 0 °C, то при вымораживании ее образуются кристаллы пресного льда, смерзающиеся в агрегаты. Каждый агрегат представляет собой группы кристалликов пресного льда, между которыми имеются области, заполненные рассолом. При быстром растапливании таких агрегатов получается лишь частично опресненная вода. Однако если нагревание такого льда производить постепенно, например, за счет энергии Солнца, замерзший между кристалликами пресного льда рассол перейдет в жидкое состояние и будет стекать раньше, чем начнут таять сами кристаллы пресной воды. Растаявший рассол направляют в отдельные резервуары, лед опресняется, и при дальнейшем таянии образуется пресная вода, которую отводят в сборный резервуар [9].

При строительстве (возведении) новых солнечных соляных прудов получение солевых растворов можно осуществлять в условиях Сибири зимой, используя метод факельного намораживания. Известный метод можно использовать по своему не прямому назначению, а для повышения концентрации соли в воде, предназначенной для нижнего слоя пруда. Традиционно метод факельного намораживания используют для опреснения морских и соленых подземных вод.

На морозе их пропускают через дождевальную установку, рядом с которой будет формироваться массив искусственного фирна*. Поскольку он хорошо фильтрует воду, соленая вода из него стечет, и ее надо будет отвести по каналу или естественному руслу в пруд. Оставшийся фирн окажется практически пресным [10]. Конечно, при интенсивном использовании зимой геотермального месторождения уже не стадии проектирования зданий и сооружений не следует забывать о преобразовании ими зимой солнечного излучения в тепло (фототермальное преобразование). Оно может быть как пассивным, с использованием пассивных солярных элементов зданий (застекленные фасады, зимние сады), так и активным — с использованием дополнительного технического оборудования.

Преимуществом пассивных систем является то, что для их эксплуатации не требуется никакого дополнительного оборудования. Используется солнечный свет, попадающий внутрь здания (сооружения) через окна или прозрачные поверхности. Данную систему следует проектировать с учетом максимального использования поступившей энергии для других помещений. Самым подходящим здесь являются капитальные дома, позволяющие на непродолжительное время аккумулировать избыток энергии.

Принципиальными здесь также является вид и регулирование системы отопления. Пассивная система должна составлять со зданием единое гармоничное целое, и этого проще всего добиться в новых постройках. Старые здания можно реконструировать (сделать застекленные пристройки, веранды и т.п.), однако здесь необходимо принимать во внимание риск перегрева здания в летний период, для чего нужна установка соответствующей системы вентиляции, аккумулирования тепла строительными конструкциями.

Энергетическая выгода пассивной системы зависит от способа использования здания — например, дополнительное застекление лоджий экономически выгодно только в том случае, когда оно зимой не отапливается. Общим для обоих источников тепла является то, что температурный потенциал как солнечного соляного пруда, так и геотермального источника [11] можно использовать в одних и тех же различных областях (табл. 6). Как видно, солнечное излучение и геотермальное тепло могут стать источниками энергии для комбинированных систем энергоснабжения в России, круглогодично обеспечивая важные области быта и производства энергией соответствующего потенциала.

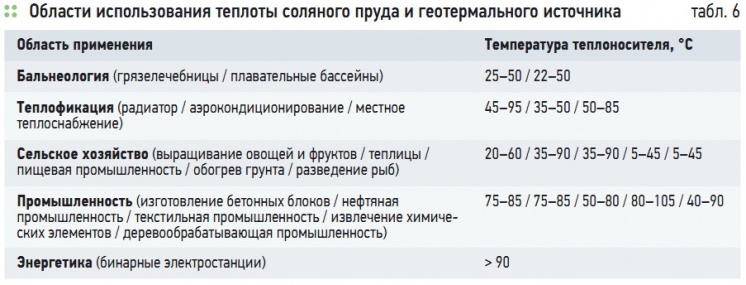

* Фирн — плотно слежавшийся, зернистый и частично перекристаллизованный, обычно многолетний снег, вернее, промежуточная стадия между снегом и так называемым «глетчерным льдом». Плотность такой ледяной породы, состоящей из связанных между собой ледяных зерен, лежит в пределах от 450 до 800 кг/м3. Снег превращается в фирн под действием солнечной радиации, оттепелей, в результате перекристаллизации и сублимации водяного пара.
