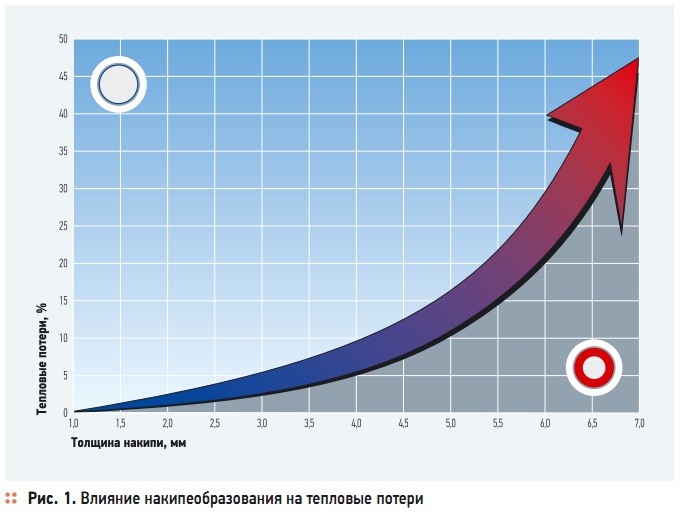

Рис. 1. Влияние накипеобразования на тепловые потери

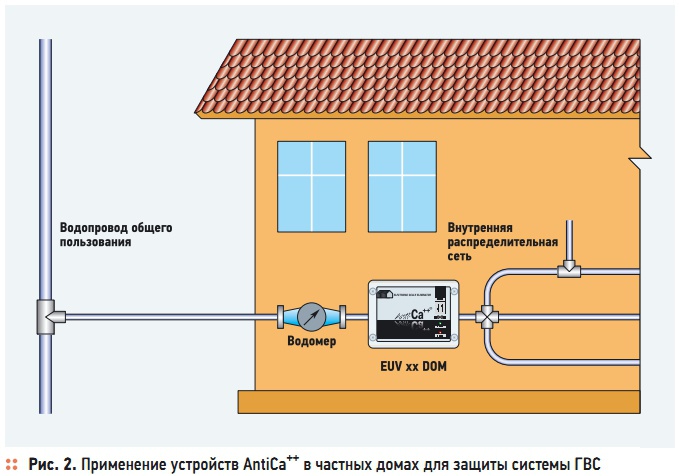

Рис. 2. Применение устройств AntiCa++ в частных домах для защиты системы ГВС

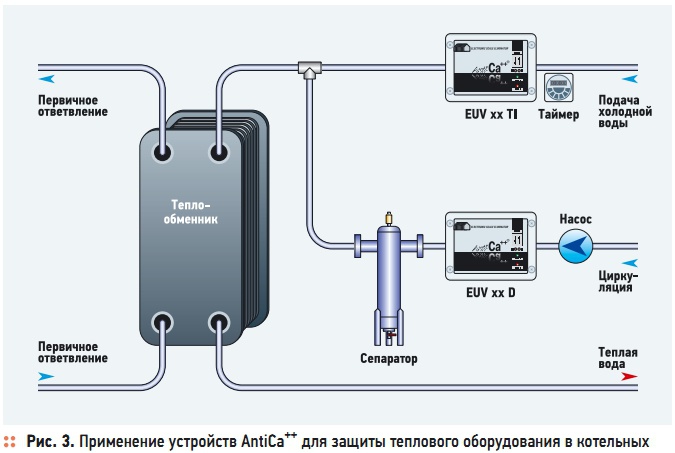

Рис. 3. Применение устройств AntiCa++ для защиты теплового оборудования в котельных

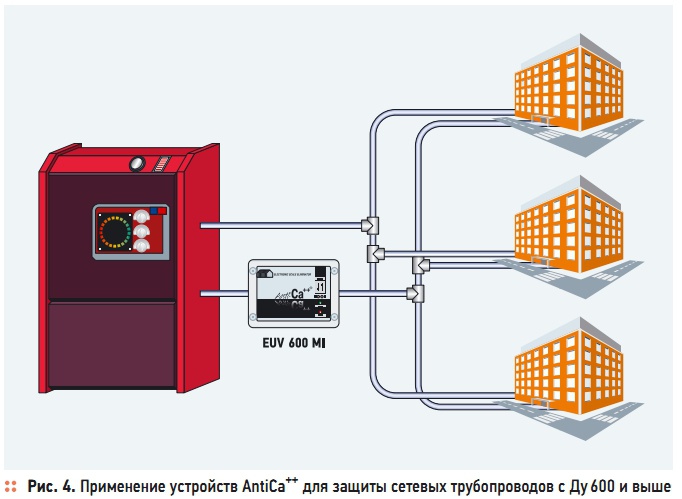

Рис. 4. Применение устройств AntiCa++ для защиты сетевых трубопроводов с Ду 600 и выше
Считается, что самым эффективным и единственно верным способом борьбы с накипью является использование химических соединений — реагентов, которые разъедают отложения. Надо заметить, что этот способ трудозатратен и дорог. Для того, чтобы поддерживать систему в надлежащем виде, требуются тонны дорогостоящих реагентов. Безусловно, есть системы, в которых такая химводоподготовка необходима и обязательна.

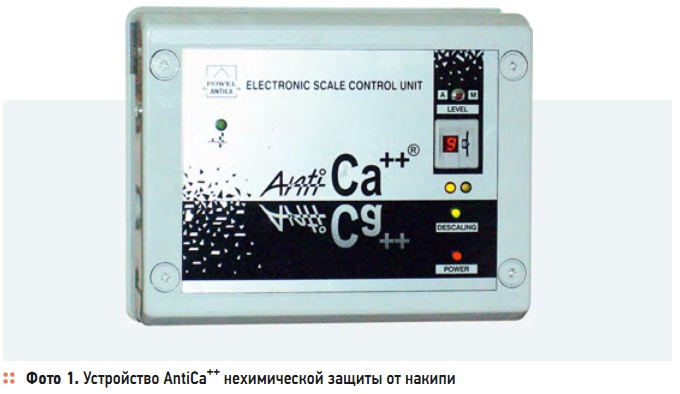

Но существуют и другие способы борьбы с отложениями солей кальция и магния — эффективные и малозатратные. Один из них — защита от накипи с помощью электромагнитного воздействия. На этом принципе, например, работают устройства AntiCa++ (фото 1), достаточно давно поставляемые компанией «ГЕА Машимпэкс». Этот способ обработки воды проверен многими предприятиями и пользуется заслуженной популярностью.
Преимущества использования устройства AntiCa++ заключаются в том, что оно не требует нарушения целостности трубопровода, так как устанавливается без врезки, а после установки не требуется дополнительного обслуживания. Помимо этого, прибор потребляет крайне мало энергии и препятствует образованию новых отложений, а также способствует постепенному растворению существующих. Устройство состоит из кабеля, который наматывается на трубу, и контроллера, который создает переменное электромагнитное поле определенной частоты.
Под его воздействием соли кальция из растворимого состояния переходят во взвесь, выпадают в осадок, а следовательно, могут быть удалены из системы при помощи шламоуловителей или сепараторов. Рассмотрим некоторые сферы применения прибора AntiCa++ в ЖКХ.
1. Защита трубопроводов и устройств нагрева (котлов, бойлеров) в частных домах
Основные проблемы с отложением накипи в частных домах возникают при подготовке горячей воды в бойлерах и котлах. В системе отопления эта проблема выражена не так явно, поскольку система замкнутая. Изначально в нее заливается подготовленная вода, а в дальнейшем добавляется небольшое количество воды (подпитка). А вот в трубопроводах систем горячего водоснабжения проблема образования накипи стоит очень остро. Устройства нехимической обработки воды AntiCa++ успешно применяются в таких системах и защищают их от накипи (рис. 2).
2. Защита теплообменников и котлов в котельных
В зависимости от типа котельной можно предложить оптимальное решение для защиты оборудования от накипи. На рис. 3 представлена принципиальная схема реализации защиты котлов в малой котельной.
3. Защита сетевых трубопроводов
Устройства нехимической водоподготовки AntiCa++ возможно устанавливать для защиты сетевых трубопроводов больших диаметров (Ду 600 и выше). На рис. 4 представлена схема установки прибора AntiCa++ на магистралях, идущих от ТЭЦ. Подбор прибора основывается на следующих данных: расход жидкости, диаметр трубопровода и химический состав жидкости. Обновление изношенных парков оборудования идет медленнее, чем этого хотелось бы, поэтому сегодня все средства и способы для продления «жизни» и повышения эффективности работы имеющегося оборудования и коммуникаций очень востребованы.
