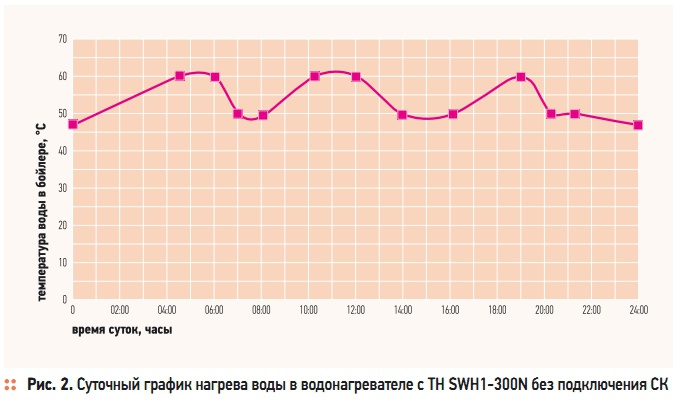

Рис. 2. Суточный график нагрева воды в водонагревателе с ТН SWH1-300N без подключения СК

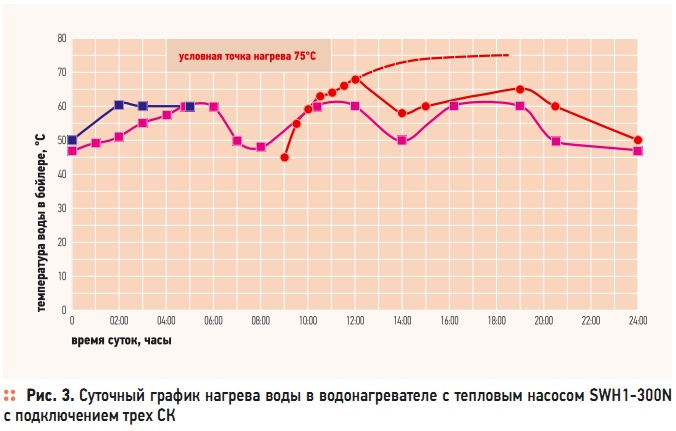

Рис. 3. Суточный график нагрева воды в водонагревателе с тепловым насосом SWH1-300N с подключением трех СК
Нагревать воду только с помощью солнечных коллекторов (СК) возможно лишь днем, причем солнечным. В весеннееосенний период и летние пасмурные дни, когда требуется большой объем горячей воды, а солнечного тепла недостаточно, эффективнее использовать в гелиосистемах тепловые насосы (ТН), которые позволяют нагревать воду даже в ночное время. Так появляется сбалансированность в ГВС при минимальных затратах на электроэнергию.
Объем бака (баков) накопителя при таком совмещении уменьшается в четыре раза. Подобную компоновку целесообразно применять для жилых объектов и аграрно-промышленных комплексов. При большом объеме потребности в ГВС, установки монтируются по модульной системе. Это позволяет снизить риск сбоев в ГВС, обеспечивает свободный доступ для контроля и обслуживания, а также существенно сокращает потребление электроэнергии.
Не будет необходимости в дополнительных вспомогательных помещениях для больших бойлеров, которые монтируются как большие сварные неразборные конструкции. В последнее время наиболее широкое распространение и применение получают ТН типа «воздух–вода». Данный выбор обусловлен относительно низкой ценой, простотой монтажа (отсутствует необходимость бурения скважин), высокой степенью эксплуатационной надежности и доступности этих систем.
Одной из таких установок с тепловым насосом является модель SWH1-300N, которая представляет собой водонагреватель, состоящий из бака из нержавеющей стали на 300 л, в верхней части которого располагается тепловой насос. Потребляя всего 0,44 кВт⋅ч, этот водонагреватель с тепловым насосом нагревает 300 л горячей воды до 60 °C примерно за 9–10 ч работы от первоначального уровня (10–15 °C). Теплотворная способность установки с тепловым насосом составляет 1,6 кВт⋅ч. В баке имеется опция подключения солнечных коллекторов.
Примерный расчет потребления ГВС
В летний солнечный день три солнечных коллектора нагреют 300 л горячей воды до не менее чем +60 °C за полный световой день. Расход электроэнергии при этом составит примерно 40 Вт × 8 часов работы (насосная группа и блок управления гелиосистемой), то есть 0,32 кВт⋅ч. Вечером бо ´льшая часть горячей воды (примерно 200 л) может быть израсходована.
В течение ночи вода будет нагреваться с помощью теплового насоса встроенного в бойлер (бак-накопитель) и утром в водонагревателе будет горячая вода. Используя в гелиосистеме бак накопитель (водонагреватель с ТН) объемом 300 л, на выходе получаем горячую воду +60 °C в объеме не менее 500 л в сутки. Потребляемая мощность водонагревателя с тепловым насосом составляет 0,44 кВт⋅ч.
Тепловая энергия, вырабатываемая ТН, составляет 1,6 кВт⋅ч. Чтобы нагреть литр воды на 1 °C, необходимо затратить 1,16 Вт электроэнергии. Таким образом, подсчитаем ее расход, который был бы необходим для нагрева воды от +20 °C на входе до +60 °C на выходе: 200 л × 1,16 Вт × (60 °C – 20 °C) = = 9,28 кВт⋅ч. Время, затраченное на нагрев воды в водонагревателе с использованием ТН составит 9,28/1,6 = 5,8 ч.
Расход электроэнергии водонагревателем с ТН для нагрева воды в объеме 200 л составит: 5,8 ч × 0,44 Вт = 2,55 кВт⋅ч в сутки. Суммарные затраты на электроэнергию для нагрева 500 л до +60 °C составят: 0,32 кВт⋅ч + 2,55 кВт⋅ч = 2,872 кВт⋅ч. Затраты электрической энергии на нагрев 500 л воды обычным способом (с помощью элементарных ТЭНов) составят 23,2 кВт⋅ч, а экономия электроэнергии 23,2 – 2,872 = 20,328 кВт⋅ч в сутки.
Экономия от внедрения подсчитывается в зависимости от установленных региональных тарифов на электричество. Рассмотрим еще один из вариантов работы суточного цикла водонагревателя с ТН, с подключением СК в летний период. Температура воды в подводящей магистрали (подпитка) +10 °C.
Начало работы: утро
Предположим, что в 6:00 температура воды в бойлере равна +60 °C. С 6:00 до 8:00 водоразбор составляет примерно 100 л горячей воды. Одновременно с расходом горячей воды +60 °C происходит заполнение бойлера холодной водой (подпитка) с температурой +10 °C. При этом тепловой насос начинает работать при понижении температуры в бойлере до +50 °C. Время начала работы будет зависеть от скорости водоразбора.
Замещение литра горячей воды с t = +60 °C холодной с t = +10 °C понижает температуру в бойлере V = 300 л на 0,166 °C. Соответственно, чтобы тепловой насос начал работать необходимо израсходовать 60 л горячей воды: V = (t1 – t2)/0,166 = (60 – 50)/0,166 = 60 л. При условии равномерного расхода, вода начнет нагреваться через час в 7:00. Последующий час вода будет расходоваться и нагреваться, время нагрева сократится. В реальности, процесс расхода и нагрева воды будет выглядеть так:
- Первый час работы — расход 60 л горячей воды без включения ТН и понижение температуры с +60 °C до +50 °C. Дальнейший водоразбор с 7:00 до 8:00 составит 40 л, температура в бойлере в 7:00 будет t = +50 °C. Это приведет к понижению температуры в бойлере на 5,33 °C. Но работа теплового насоса в течении часа повысит ее на 4,59 °C. Таким образом, получается, что при водоразборе горячей воды 40 л/ч и одновременной работе теплового насоса температура в бойлере понизится на 0,74 °C для 300 л воды.
- Нагрев воды теплового насоса составляет (1600/1,16)/300 л = 4,59 °C за час работы ТН.
- Понижение температуры в бойлере за второй час водоразбора составит 5,33 – 4,59 = 0,74 °C, и к окончанию водоразбора (в 8:00) температура воды t в бойлере будет составлять 49,26 °C (или 49 °C, если округлить).
- Время нагрева от 49 до 60 °C составит: 11 × 300 × 1,16/1600 = 2,39 ч.
Полдень
Водоразбор составит примерно 60 л горячей воды при t = +60 °C с 12:00 до 14:00. Это приведет к падению температуры в бойлере на 8,3 °C: 60 × 0,166 = 10 °C или t = 60 – 10 = 50 °C. Время нагрева до 60 °C составит 10 × 300 × 1,16/1600 = 2,17 ч. Тепловой насос включится в работу в 14:00, время работы — 2,1 часа, окончание работы в 16:10.
Вечернее время
Начало водоразбора — 19:00, а окончание его — 24:00. Общее время расхода воды — 200 л за пять часов, или примерно 200/5 = 40 л/ч. Для включения данного теплового насоса необходимо израсходовать 60 л воды. Через 1,5 часа ТН начнет работу в 20:30. Температура в бойлере в это время +50 °C. На основании предыдущих расчетов, при условии работы ТН и одновременном расходе воды за 3,5 часа последующего водоразбора, температура воды в бойлере понизится на 3,5 × 0,74 = 2,59 °C и будет составлять 47,4 °C (или округляя 47 °C).
Время на полный нагрев воды до +60 °C после окончания водоразбора сократится и составит 13 × 300 × 1,16/1600 = 2,83 ч. Окончание нагрева — в 4:50. Встроенный дополнительный теплообменник (змеевик) для СК в водонагревателе соединяется магистральными трубопроводами с солнечными панелями. За счет того, что вода может дополнительно нагреваться солнечными коллекторами, время нагрева сокращается.
Занимаемая площадь водонагревателем минимальна. Необходимость во втором бойлере отсутствует. Тепловая энергия, полученная от одного коллектором Sun-Time-Solar в летний солнечный день в Подмосковье, составляет примерно 2 кВт. Установив три коллектора, можно нагреть за световой день на воду в объеме 300 л примерно на +20 °C. Работа коллекторов начинается около 9:30 и заканчивается примерно в 18:30.
Краткие выводы
Совместное использование водонагревателя с тепловым насосом и солнечных коллекторов позволяют получить большее количество горячей воды в полдень и вечером. Такие проекты можно успешно реализовать на многоэтажных домах, больших объектах и в агропромышленном секторе. Отметим, что при этом: сокращается время нагрева воды ночью; уменьшается расход электроэнергии за счет использования СК; сокращается площадь размещения оборудования; объем бака накопителя уменьшается до четырех раз; сокращаются теплопотери; сокращается количество солнечных коллекторов в гелиоустановке.
