Арматура для котлов на твёрдом топливе

Всё большее применение, как в Европе, так и в России, находят котлы, а также камины с контуром водяного отопления, предназначенные для работы на твёрдом топливе, в первую очередь, древесном. В отличии от газовых или жидкотопливных теплогенераторов, твердотопливные устройства хуже поддаются регулированию. Однако применение специализированной арматуры может помочь во многом: автоматизировать процесс поддержания заданной температуры теплоносителя, уменьшить потребление топлива, повысить тепловую эффективность устройств и безопасность при эксплуатации и продлить период между сервисным обслуживанием приборов.

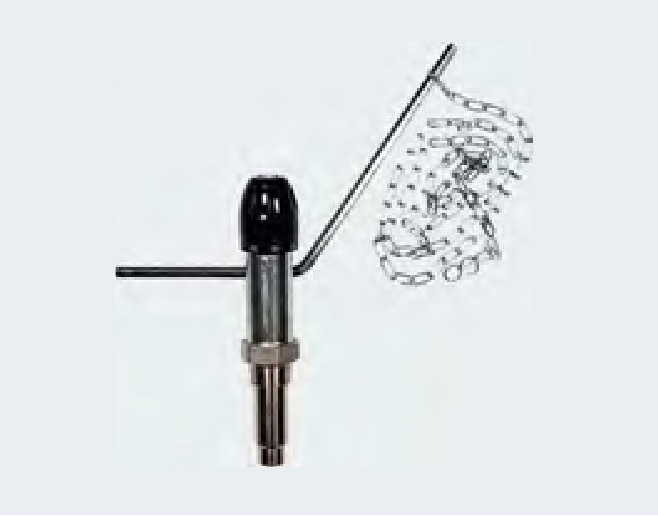

В современных котлах на твёрдом топливе можно добиться регулирования тяги в автоматическом режиме, что позволит управлять горением топлива, поддерживая постоянную температуру теплоносителя, который подаётся от котла в систему отопления. Регулятор тяги Giacomini R158 (фото 1) имеет в своей конструкции термостатический элемент, который измеряет температуру теплоносителя и регулирует подачу воздуха в котёл путём поднятия или опускания задвижки тяги при помощи рычага и цепи. При помощи рукоятки регулятор тяги может быть настроен на поддержание температуры в диапазоне 30-100 °C.

Важной задачей является регулирование и поддержание температуры теплоносителя, поступающего в котёл из обратного контура, на определённом уровне. Эта мера обеспечивает защиту от образования конденсата в дымовых газах, образующихся в том случае, если теплообменник достаточно холодный. При этом происходит увеличенное образованию сажи и отложение её на стенках теплообменника и дымохода, что существенно снижает эффективность теплообмена и в целом КПД котла. Итак, данное регулирование позволяет увеличить эффективность теплогенератора и повысить безопасность его эксплуатации.

В современных котлах на твёрдом топливе можно добиться регулирования тяги в автоматическом режиме, что позволит управлять горением топлива, поддерживая постоянную температуру теплоносителя

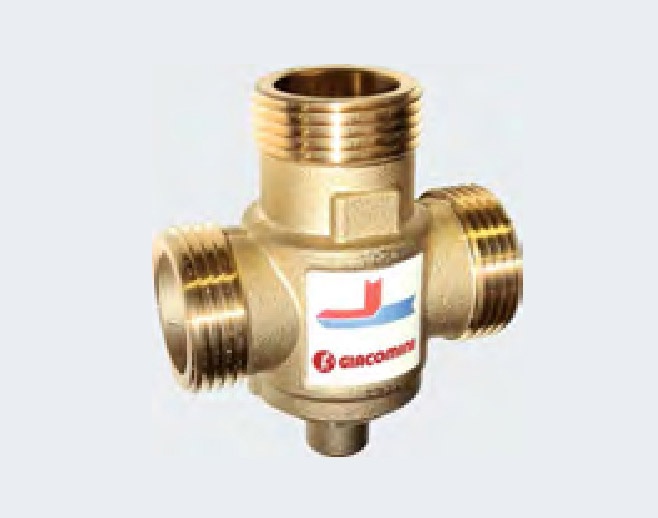

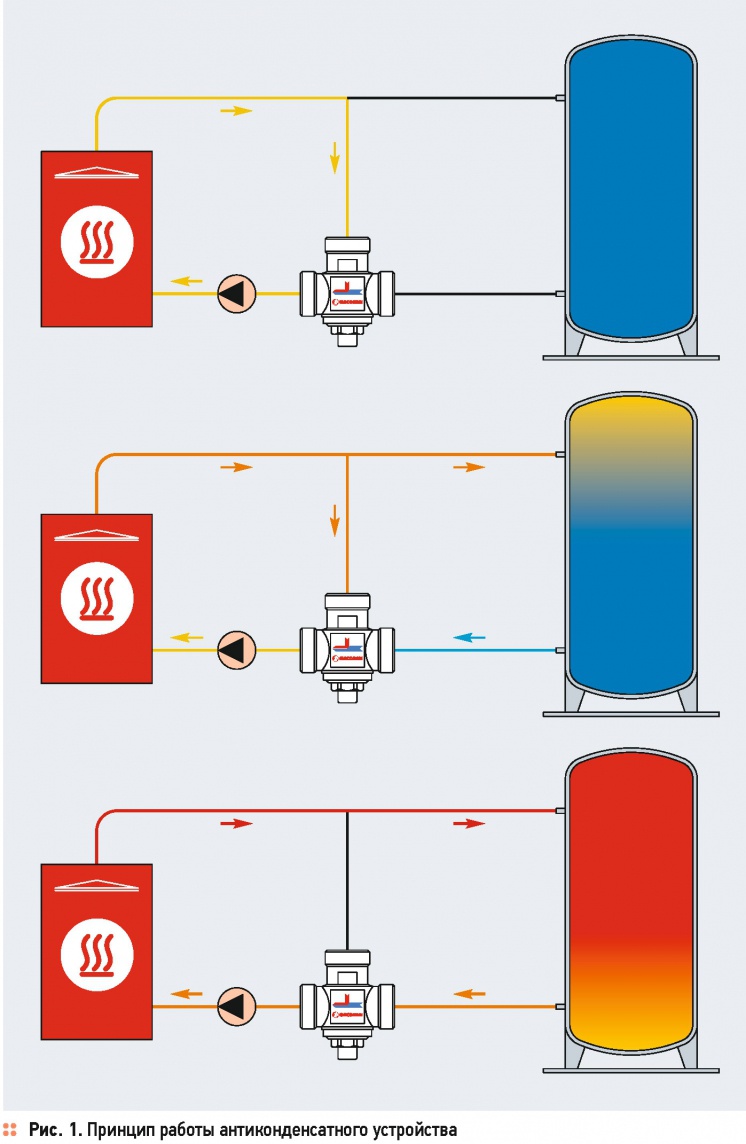

Антиконденсатные клапаны серии R157A производства Giacomini (фото 2) устанавливаются на обратную магистраль перед котлом и, благодаря встроенному термостатическому элементу, при снижении температуры ниже калиброванного значения обеспечивают подмес горячего теплоносителя из магистрали подачи (рис. 1). Клапаны R157A выпускаются с фиксированным значениями температуры от 45 до 70 °C, в размерах Ду25 и Ду32.

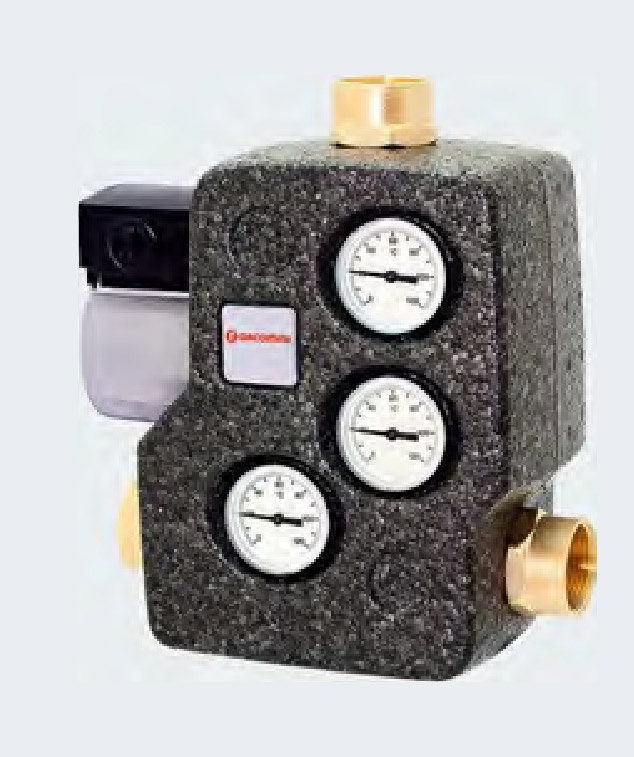

Антиконденсатная группа R586AC (фото 3) построена на базе клапана R157A и, благодаря встроенному циркуляционному насосу, обеспечивает принудительную циркуляцию теплоносителя по линии подмеса. Содержит также набор термометров для контроля температуры во всех рабочих точках группы, термоизоляцию, а также управляемый клапан обратной магистрали.

Использование этого клапана позволяет быстро прогреть теплообменник котла при его старте, включая циркуляцию теплоносителя только через малый контур по линии подмеса.

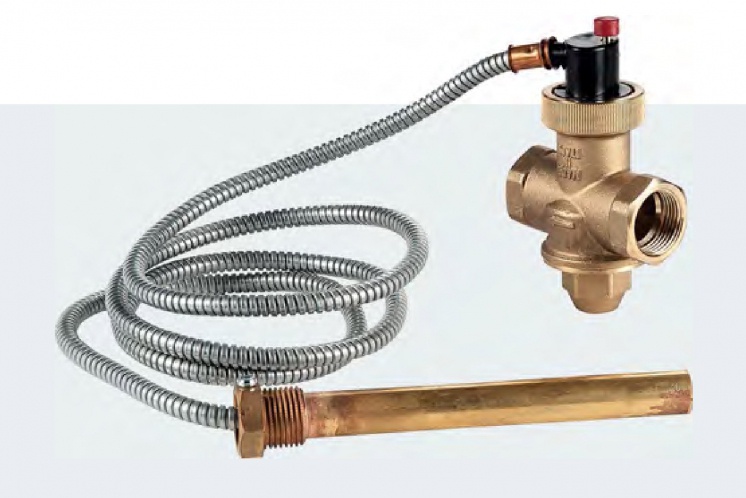

Предохранительный клапан R144ST (фото 4) обеспечивает защиту теплогенератора от перегрева, направляя холодную воду в аварийный теплообменник или встроенный резервуар котла. Выпускается с предустановкой температуры срабатывания в 95 °C и имеет кнопку ручного срабатывания для работы в ручном режиме, а также для проведения регулярного тестирования.

Предохранительный клапан R144ST производства Giacomini обеспечивает защиту теплогенератора от перегрева

И ещё одно новое устройство от Giacomini, которое также может быть применено для безопасности систем горячего водоснабжения с использованием теплогенератора на твёрдом топливе.

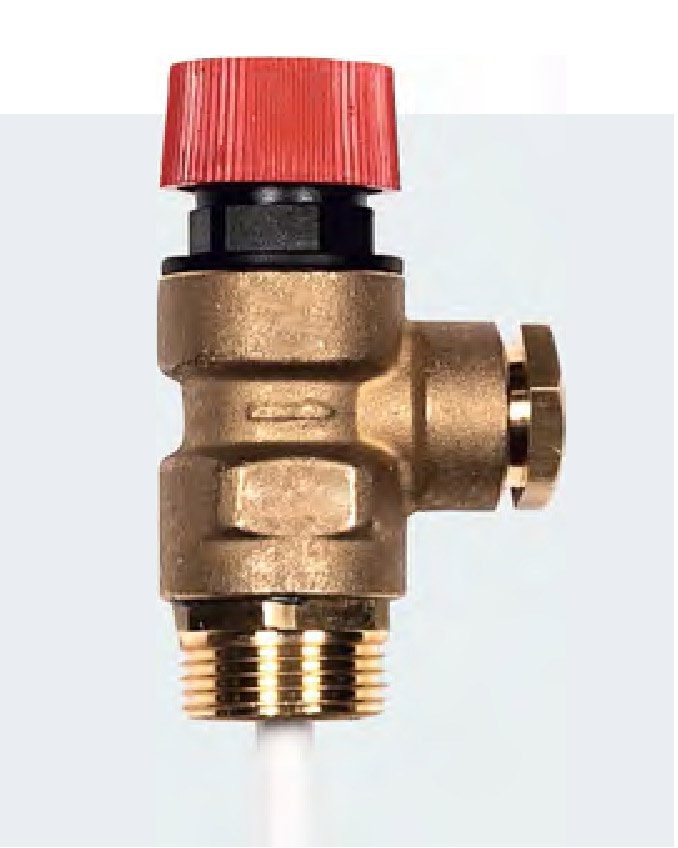

Это комбинированный, контролирующий как температуру, так и давление, предохранительный клапан Giacomini R140PT (фото 5). Клапан защищает накопительный бойлер либо другой гидравлический контур от избыточного давления и от превышения температуры воды значения в 100 °C, исключая её закипание и образование пара. При повышении температуры или давления клапан автоматически сбрасывает некоторое количество жидкости до восстановления рабочих параметров системы. Клапан калибруется на температуру срабатывания 90 °C и давление 4 или 7 бар, в зависимости от версии.
