Второе поколение распределительных узлов с индивидуальным учётом

Компания Giacomini производит и поставляет в Россию коллекторные узлы, снабжённые балансировочной и запорной арматурой, приборами учёта тепла и воды, уже более четырёх лет. За это время проектные решения, связанные с реализацией горизонтальных систем отопления и водоснабжения в многоэтажных зданиях на базе стандартных распределительных узлов фабричной готовности, из единичных случаев стали обычной практикой.

Если раньше подобные решения применялись в основном для жилья классов «бизнес» и «премиум», то сейчас широкое распространение получило использование таких узлов в жилых зданиях различной категории комфортности, в том числе с небольшой площадью квартир (и с квартирами различной площади), с большим количеством квартир на этаже с подключением к одной группе стояков в подъезде.

В связи с этим изменились требования по комплектации распределительных узлов, по размерам и параметрам применяемой в их составе регулирующей арматуры, по количествам подключений к одному узлу. В целом можно сказать, что круг технических задач, по сравнению с тем, каким он был несколько лет назад, значительно расширился. Но также возрос и объём распределительных узлов, поставляемых на строительные объекты, что позволило компании Giacomini увеличить серийность производимого оборудования, расширить его ассортимент и, что немаловажно, снизить его стоимость для заказчика.

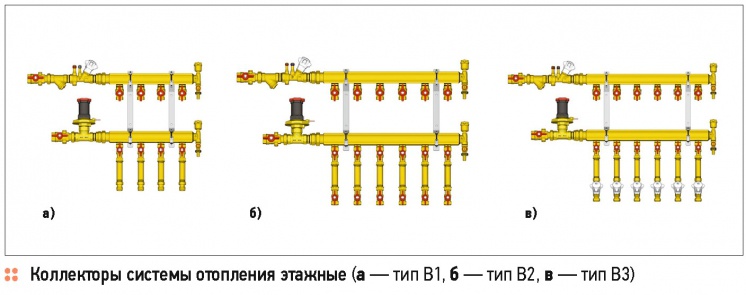

Во втором поколении распределительных узлов Giacomini, которые получили обозначение серии GE553, применяется модульный принцип комплектации узлов, что даёт проектировщикам удобный инструмент для выбора конфигурации узла в соответствии с техническими параметрами проекта.

Проектировщик может практически независимо оперировать несколькими блоками, составляя требуемый узел. Перечислим их ниже:

1. Группа подключения узла к системе (подъездному стояку), которая может отличаться по применяемой в её составе балансировочной арматуре и размеру — Ду20, Ду25, Ду32.

2. Группам подключения к потребителям (квартирам), которые также имеют различные типы, отличающиеся набором запорной и балансировочной арматуры, и также с различными вариантами по размеру — Ду15 и Ду20.

3. Коллекторным планкам с устройствами отвода воздуха и дренажа — варианты включают в себя планки размером Ду32, Ду40 и Ду50, с количеством отводов от двух до десяти, а в ряде случаев — до 12 подключений квартир на один коллекторный узел.

Таким образом, подбирая различные модули, проектировщик получает требуемый состав и размер распределительного узла, а вместе с ним — код для заказа.

Модульный принцип подбора и производства также упрощает выбор и установку дополнительного оборудования. Например, краны подключения узлов к системе (к стоякам) имеют отводы для установки дополнительных манометров и термометров. В состав узла, непосредственно при его монтаже, можно добавить дополнительные элементы арматуры, выбираемые из широкого списка опций.

Узлы Giacomini являются универсальными по стороне подключения и позволяют подсоединяться к стоякам как слева, так и справа, кроме того, при применении опционального комплекта фитингов возможно подключение снизу и сверху, а также разворот групп подключения на 90° или 180°, что значительно уменьшает горизонтальные размеры распределительного узла. Узлы поставляются в комплекте с монтажными кронштейнами для установки на стену, на консоли, либо в коллекторные шкафы, также выбираемые из списка опций.

Отдельно следует отметить, что абсолютно вся арматура, используемая в распределительных узлах Giacomini, выполнена из латуни. Таким образом, производитель исключает потенциальные проблемы, связанные преимущественно с коррозией стальных гребёнок, особенно на сварных швах в зоне приварки патрубков, и гарантирует исключительный — в течение десятилетий! — срок службы распределительного узла. При этом стоимость узлов, выполненных на латунных коллекторах, не превышает стоимости аналогичных по комплектации узлов с применением стальных гребёнок и соединительных элементов.

Безупречное качество и высокая надёжность при адекватной цене — это принцип работы компании Giacomini.

Узлы имеют рабочее давление до 10 бар без прибора учёта (с монтажной проставкой) и 16 бар с установленным тепло- или водосчётчиком. Для узлов системы отопления максимальная рабочая температура составляет 110 °C на магистрали подачи и 90 °C на обратной магистрали.

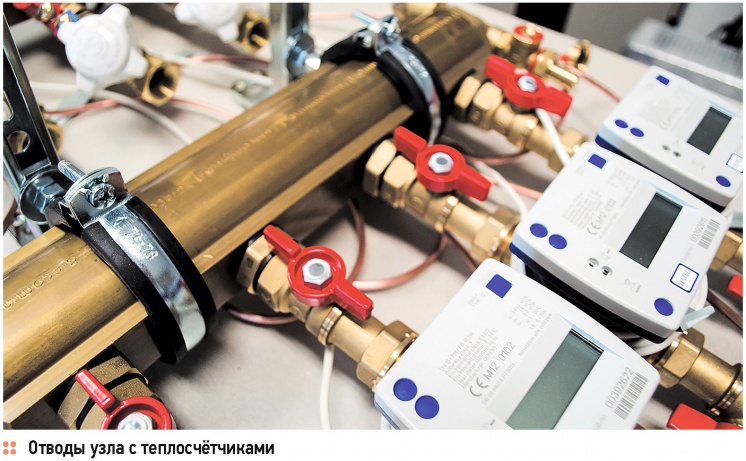

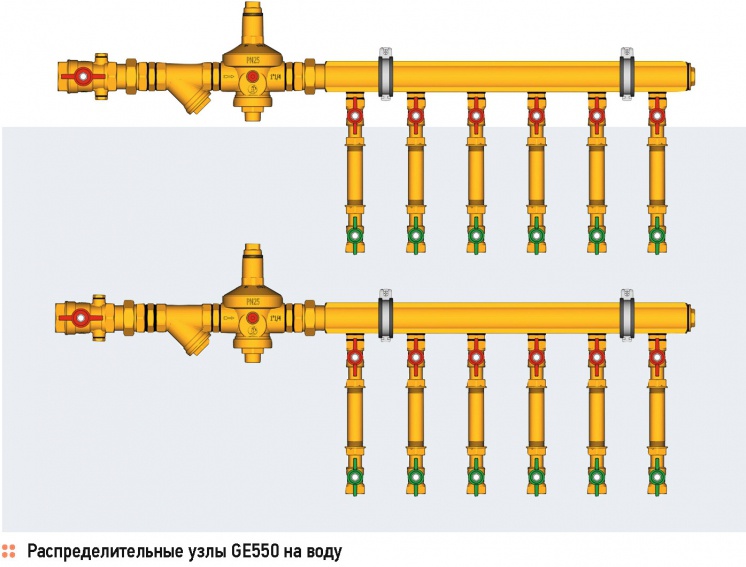

Применение типовых распределительных узлов Giacomini позволяет значительно упростить задачу проектирования и монтажа распределительных коллекторов в горизонтальных системах отопления и водоснабжения, обеспечить независимую регулировку по каждому контуру (квартире), обеспечить индивидуальный учёт тепла и воды. Широкий ряд типов и модульный принцип подбора коллекторов позволит выбрать узел в соответствии с практически любым техническим требованием, гамма типоразмеров Ду20-Ду50 и количество подключений от двух до 12 делает возможным применение распределительных узлов Giacomini на любом объекте жилого или общественного строительства. Базовый состав узла обеспечивает его функциональность при сохранении невысокой стоимости, а большой набор опций позволяет реализовать дополнительные функции в соответствии с требованием проекта.
