Модульные коллекторы
Эксклюзивное решение от компании Giacomini. Коллекторы серий R580M, R585M (для водоснабжения) и R53SM, R53VM, R53MM (для отопления) собираются поэлементно, из блоков на один отвод. Таким образом можно собрать коллектор из одинаковых модулей практически неограниченной длины. Модули собираются между собой байонетным соединением, которое обеспечивает герметичность соединения при давлении 10 бар и температуре до 110°C.
Модульные коллекторы Giacomini серий R580M, R585M (для водоснабжения) и R53SM, R53VM, R53MM (для отопления) собираются поэлементно, из блоков на один отвод. Таким образом можно собрать коллектор практически неограниченной длины. Модули собираются между собой байонетным соединением, которое обеспечивает герметичность соединения при давлении 10 бар и температуре до 110 °C. В модульных сериях Giacomini выпускаются все типы коллекторов для отопления и водоснабжения.
В модульных сериях Giacomini выпускаются все типы коллекторов для отопления и водоснабжения — блоки с отводами, с регулирующими и запорными клапанами, клапанами терморегулирования с возможностью установки сервопривода, с расходомерами.
Модульная конструкция, несомненно, даёт значительное удобство. Удобство для магазинов — можно хранить вместо разнообразных коллекторов ограниченный перечень типовых блоков. Удобство для монтажника — непосредственно на месте монтажа можно собрать коллектор любой длины. Удобство для пользователя — даже в уже смонтированный коллектор можно добавить дополнительные ответвления, если нужно подключить какие-либо дополнительные приборы.

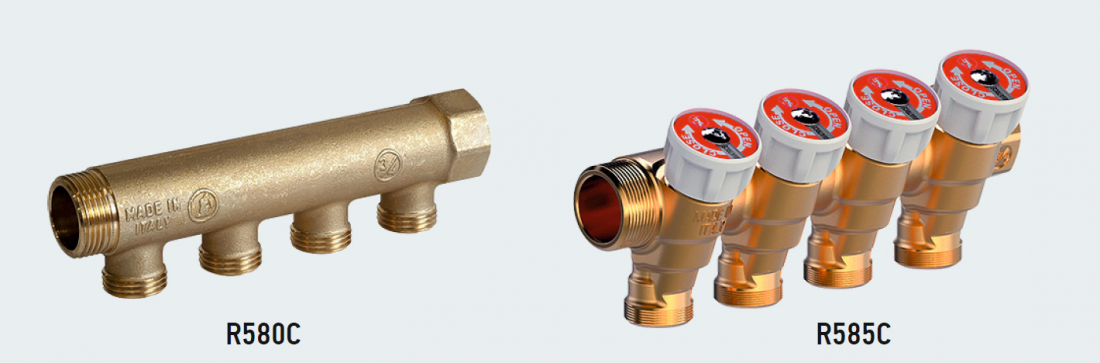

Сборные коллекторы Giacomini R580C и R585C предназначены для систем водоснабжения. Коллектор R580C представляет из себя распределительную гребёнку и выпускается в размерах ¾″ и 1″, с отводами ½″ и ¾″. Коллектор R585C снабжён регулирующими вентилями с пластиковыми маховичками. Типовые блоки выпускаются в модификация на два, три и четыре отвода. Используя резьбовое соединение коллекторов между собой, можно получить гребёнку произвольной длины.
Сборные коллекторы
Ещё один пример модульной конструкции — сборные коллекторы Giacomini. Типовые блоки выпускаются в модификациях на два, три и четыре отвода. Используя резьбовое соединение коллекторов между собой, можно получить гребёнку произвольной длины.
К сборным коллекторам относятся привычные «сантехнические коллекторы», применяемые главным образом для водоснабжения, то есть коллекторы Giacomini R580C и R585C.
Коллектор R580C представляет из себя распределительную гребёнку и выпускается в размерах ¾″ и 1″, с отводами ½″ и ¾″. Коллектор R585C снабжён регулирующими вентилями с пластиковыми маховичками. Механизм вентиля расположен вне основного тела коллектора не заужая проходное отверстие, что обеспечивает рекордные характеристики по расходу. Конструктив вентиля выполнен таким образом, что при его открытии маховичок остаётся на постоянном уровне. Это увеличивает компактность конструкции и позволяет использовать миниатюрные коллекторные шкафы.
Cборные коллекторы Giacomini R583S, R583M и R583V
Серия коллекторов R583 — сборные коллекторы для отопления, размера 1″. В начале 2021 года компания Giacomini обновила конструкции коллекторов этой серии, а также расширила их ассортимент. Помимо удобства и универсальности модульной конструкции производитель выделяет также невысокую стоимость изделий этого типа. Согласно данным компании Giacomini сборные коллекторы имеют стоимость в среднем на 20% меньше, чем традиционные сплошные латунные коллекторы, являясь альтернативой бюджетным коллекторам других марок, в том числе из стали, при этом оставаясь изделиями, выполненными из латуни известным европейским производителем.
Модель сборного коллектора R583S снабжена отсечными балансировочными клапанами для регулировки шестигранным ключом. Модель R583V имеет регулировочные вентили с пластиковой рукояткой, которая может быть снята для установки сервопривода автоматического управления клапаном.
Сборные коллекторы R583M — это коллекторы со встроенным расходомером. На базе данных серий выпускаются предварительно собранные на кронштейнах коллекторные узлы R583DK и R583FK, снабжённые шаровыми кранами на вводе в гребёнки, сервисными группами с автоматическими воздухоотводчиками и клапанами наполнения/ слива системы.
Сборные коллекторные узлы Giacomini R583DK и R583FK — это коллекторные узлы, предварительно собранные на кронштейнах (сконструированы на базе коллекторов R583M со встроенным расходомером). Они снабжены шаровыми кранами на вводе в гребёнки, сервисными группами с автоматическими воздухоотводчиками и клапанами наполнения / слива системы.
Сплошные коллекторы
Сплошные коллекторы серий R551 и R553 изготавливаются из латунного профиля, который выполняется методом проката, обеспечивающим наибольшую механическую прочность по сравнению с литыми или штампованными изделиями. Форма профиля имеет утолщение стенки коллектора в местах присоединения отводов и арматуры — таким образом обеспечивается надёжное соединение. Латунные коллекторы выпускаются в размерах от ¾″ до 2″, с числом отводов от двух до 12-ти и с межосевым расстоянием между отводами от 35 до 100 мм. Такой широкий ассортимент позволяет подобрать коллектор Giacomini для любого проекта.
Для предварительной настройки коллекторы серии R553S с запорно-регулирующими клапанами имеют до десяти тарированных значений расхода по отводам, а также возможность плавного регулирования расхода. На коллекторах с расходомерами (R553S) регулирующий клапан выполнен отдельно от расходомера и не мешает обзору шкалы последнего при настройке. Запорно-регулирующие клапаны имеют в составе блокирующее кольцо, которое фиксирует настройку и позволяет полностью закрывать клапан, возвращая его впоследствии в настроенное положение.
Сплошные коллекторы Giacomini серий R551 и R553 изготавливаются излатунного профиля, который выполня-ется методом проката.
Эти коллекторы выпускаются в размерах от ¾″ до 2″, с числом отводов от двух до 12-ти (меж-осевое расстояние 35–100 мм).
Для регулирования расхода в процессе функционирования системы коллекторы серии R553V содержат термостатические вентили с пластиковой рукояткой для ручного регулирования, которая может быть снята для установки сервопривода для автоматического регулирования при помощи комнатных термостатов. Ещё одна особенность коллекторов Giacomini — конструкция сервопривода подразумевает быструю установку: привод защёлкивается на коллекторе одним движением.
Коллекторные узлы
На базе коллекторов Giacomini выпускаются предварительно собранные коллекторные узлы для систем отопления различных типов для индивидуальных строений и многоэтажных зданий.
Kоллекторные узлы Giacomini R553DK и R553FK включают в себя подающий коллектор, оборудованный балансировочными запорными клапанами и расходомерами (только R553FK), и обратный коллектор с регулирующими клапанами, а также дополнены удобными многофункциональными клапанами R269T для перекрытия потока теплоносителя.
Самые простые узлы — серии R553. Например, R553D и R553F, которые включают в себя подающий коллектор, оборудованный балансировочными запорными клапанами и расходомерами (только R553FK), и обратный коллектор с регулирующими клапанами, на которых могут быть установлены электротермические приводы. Узлы R553DK и R553FK дополнены удобными многофункциональными клапанами R269T, с помощью которых можно перекрыть поток теплоносителя; в состав этих клапанов входят термометры для контроля температуры, дренажные краны для заполнения или опорожнения системы и воздухоотводчики.
Серия R583 предлагает коллекторные узлы, построенные на базе сборных коллекторов. Они являются экономичной альтернативой сплошным коллекторам. Kоллекторные узлы R583DK и R583FK снабжены шаровыми кранами на вводе в гребёнки, сервисными группами с автоматическими воздухоотводчиками и клапанами наполнения/слива системы.
К серии R557 относятся коллекторные узлы, содержащие смесительные узлы для низкотемпературного отопления (например, тёплого пола), а также смесительные узлы для доукомплектации коллекторов.
Коллекторный узел Giacomini R557F
В коллекторных узлах R557 и R557F регулирование подачи теплоносителя из системы отопления происходит при помощи двухходового термостатического клапана, управляемого термостатическим элементом с выносным погружным датчиком; далее теплоноситель смешивается с остывшим теплоносителем из обратного контура до требуемой для тёплого пола температуры. Благодаря применению регулируемых по высоте монтажных кронштейнов в узел может быть установлен циркуляционный насос с монтажной высотой как 180, так и 130 мм.
Узел R557 содержит в своём составе дифференциальный байпасный клапан для защиты насоса от холостого хода.
Коллекторные узлы R557R-2 позволяют организовать в рамках одной конструкции систему комбинированного (высокои низкотемпературного) отопления, то есть и при помощи радиаторов, и с тёплым полом. Узлы R559N имеют аналогичную архитектуру, но для регулирования температуры во вторичном контуре применяется моторизированный разделительный клапан.
При помощи этих узлов удобно реализуется система с использованием погодозависимой автоматики, современных комнатных термостатов с сенсорным управлением, возможностью дистанционного управления с помощью смартфона или через сеть Интернет.
