Резкое сокращение запасов топливно-энергетических ресурсов, проблемы изменения климата и экологические аспекты загрязнения окружающей среды заставили пересмотреть и изменить отношение к вопросам энергопотребления и энергосбережения. За последние годы на украинском рынке появилось большое количество современной инженерной техники с высоким КПД, новых строительных материалов с хорошими теплоизоляционными свойствами и электронных автоматических систем контроля, управления и регулирования внутридомовых инженерных систем.

Комплексное использование новых технологий в строительстве позволяет в несколько раз снизить потребление энергоносителей и, как следствие, значительно сократить эксплуатационные расходы с одновременным сокращением выбросов вредных веществ в атмосферу. С целью снижения потребления энергоносителей на законодательном уровне внесены соответствующие изменения и дополнения в строительные нормы и правила и другие нормативные документы. Например, повышены нормативные требования к сопротивлению теплопередаче ограждающих конструкций для жилых и общественных зданий. Однако, до сего времени не выработана концепция и программа строительства и эксплуатации энергоэффективных зданий. В последние годы много сделано в этом направлении, но еще больше проблемных вопросов предстоит решить.

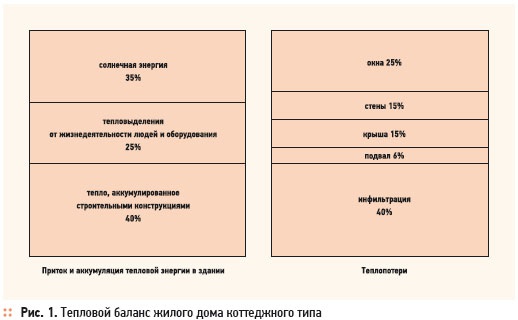

С точки зрения методологии системного подхода необходимо рассматривать тепловую эффективность здания в целом, как результат трех основных элементных параметров тепло и холодоснабжения и электроснабжения здания, как единой энергетической системы, а именно: климатических параметров в районе строительства; архитектурно-планировочных решений и теплоизолирующих свойств, принятых проектом ограждающих конструкций; параметров инженерного оборудования здания, направленных на создание комфортных условий. По экспертным оценкам, реализация энергосберегающих мероприятий может обеспечить сокращение теплопотребления в здании в 2–2,5 раза. При этом энергосбережение за счет оптимизации градостроительных решений составляет 8–10 %, архитектурно-планировочных решений — до 15 %, правильного выбора решений ограждающих конструкций — до 25 %, инженерного оборудования — до 30 %, внутридомовых систем автоматизации и учета — до 20 %.Для определения и сокращения тепловых потерь необходимо составление теплового баланса. На рис. 1 приведены возможные поступления и теплопотери энергии в здании. Учитывая это, наибольшую экономию энергии можно получить за счет утепления и снижения теплопотерь, через строительные конструкции, применения современного и модернизации существующего инженерного оборудования, в сочетании с комплексной автоматизацией внутридомовых процессов, остановимся на них более подробно.

Engineering equipment of energy efficient buildings. 4/2012. Фото 1

Данное положение и лежит в основе технологии строительства энергоэффективных зданий. Представляется, что проекты таких зданий должны отвечать следующим основным требованиям: качественная разработка проектносметной документации; применение регулирующих устройств для оптимального отопления; механическая вентиляция помещений; применение эффективного отопительного оборудования; экономное расходование воды для горячего водоснабжения; использование гелиотермальных и геотермальных установокдля получения тепловой энергии; использование воздуховодов и трубопроводов, имеющих наименьшее гидравлическое сопротивление; применение энергоэффективной бытовой и внутридомовой техники; использование для аккумуляции тепловой энергии строительных конструкций; отказ от излишних архитектурных деталей и выбор архитектурных форм с наименьшей площадью ограждающих конструкций.

Принципиальное отличие энергоэффективных зданий заключается в том, что они имеют значительно меньшую потребность в тепловой энергии для отопления, чем здания, построенные по действующим строительным нормам.

Однако до сего времени, термин «энергоэффективный дом» не получил официального разъяснения, в связи, с чем часто безосновательно применяется по отношению к зданиям, не отвечающим данным требованиям.

Исходя из опыта строительства подобных зданий в Западной Европе, такими зданиями считаются дома, которые потребляют на 25 % тепловой энергии меньше, чем принято нормативными документами. Соответственно, по европейским нормам максимальная годовая потребность в тепле для отопления составит Qmax = f(A/V), и, в зависимости от отношения общей суммарной площади теплопереноса A к строительному объему V, она не должна превышать значения 40–75 кВт⋅ч на м2 отапливаемой площади в год. На практике потребление колеблется от 35 до 80 кВт⋅ч/(м2⋅год), что приблизительно соответствует расходу от 3,5 до 8 л дизельного топлива, либо 3,5–8 м3 природного газа в год на 1 м2.Энергоэффективные здания имеют незначительную потребность в тепловой мощности необходимой для отопления. Однако для обеспечения горячего водоснабжения, покрытия затрат на теплопотери и вентиляцию ее приходится иногда увеличивать в три-пять раз. Для создания комфортных условий в жилом доме, имеющего потребность на нужды отопления около 6 кВт, на горячее водоснабжение может понадобиться до 24 кВт тепловой энергии.

Этот пример наглядно показывает, что экономии топлива можно достичь, в первую очередь за счет сокращения энергетических затрат на горячее водоснабжение. Надо отметить, что расчеты теплопотребления должны основываться на создании комфортных условий в здании и учитывать, что увеличение потребности в тепле в процессе эксплуатации, либо не достаточной мощностью выбранного оборудования, в последующем всегда связаны с дополнительными трудностями и значительными капиталовложениями.

Выбор системы зависит от множества факторов — если в многоэтажных, многоквартирных и гражданских зданиях основным критерием являются инвестиционные затраты, то в индивидуальном коттеджном строительстве больше внимания уделяется последующим эксплуатационном затратам, в значительной степени зависящем от цены на различные виды энергии.

Engineering equipment of energy efficient buildings. 4/2012. Фото 2

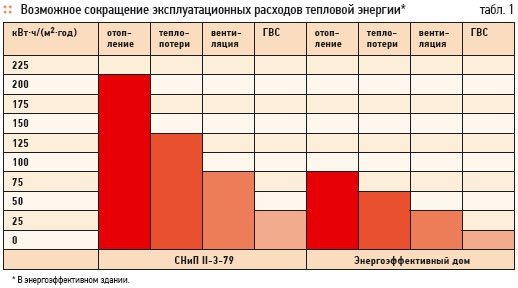

В табл. 1 приводится зависимость теплопотребления односемейного жилого дома (площадью — 150 м2, количество жителей четыре человека) в сравнении с действующими СНиП П3–79 «Строительная теплотехника» с изменениями и дополнениями 1995 г. в сравнении с требованиями к энергоэффективным зданиям, принятым в Европейском Сообществе. Снижение теплопотребления достигается в первую очередь:

❏ сокращением удельного расхода тепловой энергии в связи со снижением общей тепловой нагрузки, уменьшением мощности отопительного котла, сокращением площади поверхности теплопередачи, снижением расчетных температур теплоносителя;

❏ применением котлов с высокими значениями КПД и коэффициента использования мощности установленного оборудования, использованием гелиотермальных и геотермальных контуров, тепловых насосов, когенерационных схем совместной выработки энергии и альтернативных ее источников;

❏ улучшенной изоляцией конструкций приводящей к повышению температуры внутренней поверхности ограждающих конструкций в сочетании со схемами аккумуляции тепловой энергии и аккумуляторами низкопотенциального тепла;

❏ использованием принудительной вентиляции с рекуперацией, для сокращения потерь тепловой энергии с вытяжной вентиляцией;

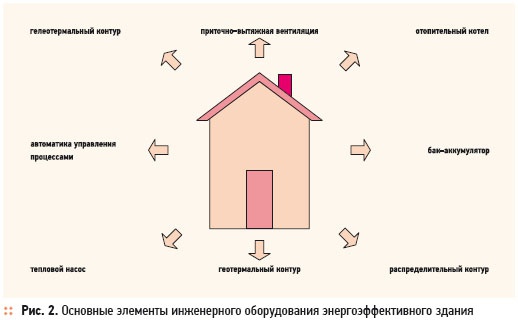

❏ повышением требований к автоматическому регулированию и контролю за генерацией и распределением тепловой и электрической энергии (методы снижения теплопотребления, с применением инженерного оборудования представлены на рис. 2).

Engineering equipment of energy efficient buildings. 4/2012. Фото 3

Отдельно следует остановиться на вопросе потерь тепла через ограждающие конструкции и в первую очередь воздухопроницаемости. До сего времени считалось, что ограждающие конструкции зданий должны пропускать влагу. Стремление исключить теплопотери привело к пересмотру данной концепции и строительству максимально утепленных, герметичных зданий.

Как контраргумент часто приводятся доводы, что в энергоэффективных домах, это приведет к появлению избыточной влажности и связанных с этим негативных последствий. Однако, при правильно работающей приточно-вытяжной вентиляции проблемы конденсации водяных паров внутри помещений не возникают, а строительные конструкции надежно защищены от влаги. Тем не менее, данный вопрос требует тщательного дополнительного рассмотрения проектными и научно-исследовательскими организациями.

На данном этапе можно отметить, что энергоэффективные дома более комфортны по сравнению с домами, построенными по традиционной технологии, за счет обеспечения энергетически оптимального режима эксплуатации, исключения образования сквозняков, сокращению шумовой эмиссии, исключения неприятных запахов и, в целом, эффективного снижение энергозатрат.

Показателем тепловой эффективности N здания принято называть величину: N = Qmin/Qmax, где Qmin — минимальные затраты энергии необходимые для создания комфортных условий в здании, объемом V, Qmax — действительные затраты энергии необходимые на обогрев и охлаждение здания.

При этом показатель тепловой эффективности здания N может быть записан как N = N1N2N3, где N1 — показатель тепловой эффективности, учитывающий воздействие климатических факторов на тепловой баланс здания; N2 — показатель тепловой эффективности, определяющий теплозащитные свойства наружных ограждающих конструкций; N3 — показатель тепловой эффективности, определяющий оптимальность выбора показателей внутридомового инженерного оборудования.

При этом максимальный показатель тепловой эффективности достигается при N = 1, в таких зданиях отмечаются минимальные потери тепла, что позволяет не только экономить инвестиционные капиталы (за счет применения хорошо подобранного по мощности инженерного оборудования), но и сократить до минимума эксплуатационные расходы на отопление, вентиляцию, водо- и электроснабжение.

Оценить правильность выбранного решения с финансовой точки зрения, помогут расчеты простой окупаемости, дающие возможность определить эффективность капиталовложений:

Инвестиция = Срок окупаемости Экономия

Обычно принято рассчитывать граничные пределы сроков окупаемости при минимальных и максимальных капиталовложениях. Проведенные расчеты показывают экономическую целесообразность строительства и эксплуатации энергоэффективных зданий, особенно это становится актуально в связи с постоянным удорожанием топливноэнергетических ресурсов.

Выводы таковы:

1. Применение современного инженерного оборудования в комплексе с автоматикой регулирования и надежной изоляцией ограждающих конструкций здания позволяет сократить расходы энергоносителей в 2–2,5 раза.

2. Снижение теплопотребления в здании возможно только при комплексном использовании методов энергосбережения всех внутридомовых систем.

3. Оценка эффективности при выборе оборудования должна основываться на показателях тепловой эффективности здания N и сроках окупаемости.
