Преимущества прецизионных кондиционеров
Точность контроля и управления температуры и влажности. Обычно достигаемая точность прецизионных систем составляет ± 2 °C, а для особо ответственных применений выпускаются устройства с еще большей точностью. Комфортные системы такой точностью не обладают, к тому же они обеспечивают заданную температуру только в окрестностях собственно блока, а не в помещении в целом. Кроме того, комфортные системы не способны контролировать влажность в помещении. Максимум, на что они годятся, — осушать воздух по требованию в «прошитом» в их процессор режиме. Между тем влажность в помещении с электронным оборудованием должна поддерживаться во вполне определенных пределах — не ниже 20 % и не выше 80 %. При слишком высокой влажности влага будет конденсироваться на оборудовании или внутри него и вызвать его неисправности. Когда же влажность опускается ниже допустимой границы, разряды накапливающегося статического электричества могут вывести из строя любую электронику. Прецизионные системы способны поддерживать влажность с высокой точностью — до 5 % (обычно в окрестности среднего значения).
Надежность работы при непрерывной эксплуатации. Контроль климата в критически важных помещениях должен осуществляться круглосуточно. Типичная комфортная система, если она установлена в офисе, эксплуатируется только в рабочее время, в будние дни, и только полгода, приблизительно с апреля по сентябрь (в средней полосе). За год система в техническом помещении проработает приблизительно в семь раз дольше, чем в офисном. За год в круглосуточном режиме она выработает весь свой ресурс. И это без учета того, что комфортные системы, вообще говоря, не предназначены для непрерывной эксплуатации.
Возможность работы в широком диапазоне температур наружного воздуха. Прецизионные системы изначально предназначены для круглосуточной и круглогодичной эксплуатации как с точки зрения ресурсов, так и температуры на улице. Основные компоненты кондиционера расположены во внутреннем блоке, доступ к которым обеспечивается с лицевой стороны кондиционера. Также отметим полную совместимость с системами диспетчерского контроля и системами управления микроклиматом здания.
Системы прецизионного кондиционирования воздуха рассчитаны на длительный срок эксплуатации
Поскольку прецизионные кондиционеры — это специальная техника, они изготавливаются в различных модификациях. Модельные ряды включают устройства различного типа и функциональности. Возможны следующие схемы работы и технические решения кондиционеров точного контроля:
1. Системы непосредственного испарения с воздушным конденсатором. Тепловая энергия отводится из помещения за счет воздухоохлаждаемого конденсатора наружной установки. Внутренний блок, имеющий компрессор, испаритель, вентилятор и панель управления, соединяется с конденсатором герметичными фреоновыми контурами. Данный тип систем является самым распространенным за счет простоты монтажа и широкого диапазона производительности.
2. Системы непосредственного испарения с водяным конденсатором. Это моноблочные кондиционеры, так как водоохлаждаемый конденсатор встроен в основной блок. Подача охлажденной воды может осуществляться, например, от градирни. Также возможно охлаждение конденсатора водогликолевой смесью, циркулирующей по замкнутому контуру через наружный теплообменник, называемый «сухим охладителем». Преимуществом данных кондиционеров является возможность их эксплуатации при очень низких температурах.
3. Системы с использованием охлажденной воды имеют более простую конструкцию, чем установки непосредственного испарения, и для выполнения функции охлаждения воздуха требуют наличия питающей системы холодной воды, которая может подаваться, например, от чиллера. Встроенный водяной теплообменник с большой поверхностью теплообмена обеспечивает высокую эффективность охлаждения воздуха, а трехходовой клапан регулирует расход холодной воды через теплообменник, что позволяет с высокой точностью регулировать температуру воздушной среды в помещении.
4. Системы двойного охлаждения. Прецизионные кондиционеры этого типа включают две независимые системы охлаждения: теплообменник холодной воды, подаваемой от чиллера; фреоновый испаритель с конденсатором воздушного или водяного охлаждения. Эти кондиционеры используются, когда подача питающей холодной воды от чиллера или системы водоснабжения осуществляется с перебоями. Микропроцессорный контроллер автоматически задействует фреоновый контур при прекращении подачи воды.
5. Системы с энергосберегающим режимом сочетают в себе преимущества систем двойного охлаждения и систем непосредственного испарения с гликолевым контуром. В этот контур дополнительно включен теплообменник-экономайзер. При высоких наружных температурах кондиционер использует только систему непосредственного испарения с перепуском гликолевой смеси мимо экономайзера. В прохладное время охлаждающая жидкость через трехходовой клапан проходит через экономайзер. При снижении температуры наружного воздуха до величины, достаточной для покрытия теплопритоков, система непосредственного испарения полностью отключается.
Состояние рынка
Рассматриваемый сектор рынка систем кондиционирования воздуха является, с одной стороны, узкоспециализированным, а с другой стороны, в силу его привлекательности с коммерческой точки зрения, — достаточно насыщенным и характеризуется обостренной конкуренцией. Среди европейских фирм, специализирующихся в области прецизионного кондиционирования, следует выделить York, Emerson Network Power (США); Uniflair, Blue Box, Tecnair (Италия); Denco (Англия); Stulz GmbH (Германия); Lennox (Франция) и др.
Прецизионные кондиционеры Denco
Компания Denco (Англия) уже более 40 лет является лидером в конструировании и производстве агрегатов прецизионного кондиционирования воздуха. Надежность оборудования подтверждена Британским стандартом качества EN ISO 9001. Широкий модельный ряд прецизионных кондиционеров Denco серии «T» включает 19 моделей холодопроизводительностью от 4 до 83 кВт. Модельный ряд серии «E» состоит из восьми моделей холодопроизводительностью от 24 до 94 кВт. Большой выбор всевозможных модификаций с различными схемами подачи и распределения воздуха позволяют установить оборудование в любом помещении. Удобный и понятный графический дисплей на контроллере поможет не только при пусконаладке кондиционеров, но и сделает их эксплуатацию и контроль за работой простым и удобным. Кондиционеры Denco способны работать при температуре наружного воздуха -50 °C, что дает возможность установки их практически в любом регионе России. Воздушный фильтр — EU4 или EU7. Исполнения для разных хладагентов, в том числе R22 и R410a. Кондиционеры удобны в монтаже и обслуживании, занимают минимальную площадь. Есть модели с охлаждаемым воздухом конденсатором, охлаждаемым водой конденсатором, модели, работающие на захоложенной воде от чиллера, модели с дополнительным жидкостным контуром free cooling (система Ambicool). Система с переменным потоком хладагента (VRF) в базовой комплектации моделей большой производительности. Большой выбор опций и аксессуаров.
Начальные затраты с лихвой окупаются через несколько лет эксплуатации, но все же не за год-полтора
Кондиционеры точного контроля Uniflair
Компания Uniflair (Италия) известна в Европе прогрессивными технологиями в области производства систем прецизионного кондиционирования воздуха, чиллеров, оборудования микроклиматической поддержки систем телекоммуникаций и фальшполов. Все кондиционеры Uniflair тестированы на соответствие международным Стандартам по безопасности и соответствуют требованиям Международного стандарта системы качества ISO 9001, соответствующих Европейским стандартам. Системы непосредственного испарения с воздушным конденсатором представлены тремя сериями кондиционеров типа DXA — малой мощности (серия Amico, модели S*A) — 6-18,8 кВт, средней мощности (серия Leonardo, модели M*AС, M*AR) — 22-63 кВт, и большой мощности (cерия «В», модели BDA) — 68-99 кВт. Выполняются в различных модификациях. «Экстранизкотемпературное» исполнение конденсатора позволяет работать при наружных температурах до -40 °C.
Системы непосредственного испарения с водяным конденсатором представлены также тремя сериями — малой мощности (серия Amico, модели S*W) — 6,2-20,1 кВт, средней мощности (серия Leonardo, модели M*W) — 22,0-63,3 кВт, и большой мощности (серия BDW) —• 63,1-94,3 кВт. Выполняются в различных модификациях. Модели M* и В* могут работать с сухими охладителями следующих типов: стандартными — RAN, малошумными — RAL, высокой производительности — ADN. Такие системы применяются в случае использования очень длинной межблочной трассы (более 40 м), а также для низких температур наружного воздуха (до -50 °C).
Производительность кондиционеров CW с использованием охлажденной воды составляет от 33,7 до 98,7 кВт для серии Amico малой мощности (модели SUC, SDC), от 33,7 до 117,6 — для серии Leonardo средней мощности (модели M*CC, M*CR), от 112,1 до 128,9 — для серии BDC большой мощности. Кондиционеры выполняются в различных модификациях.
Системы двойного охлаждения Twin Cool представлены серией Leonardo производительностью от 22,6 до 63,1 кВт и могут оснащаться воздухоохлаждаемым или водоохлаждаемым конденсатором.
Кондиционеры ES с энергосберегающим режимом отличаются высокой энергетической эффективностью и увеличенным сроком службы компрессора холодильного контура. Они представлены моделями серии Leonardo производительностью от 22,6 до 63,1 кВт и серии BDE производительностью от 65,9 до 79,9 кВт.
Прецизионные кондиционеры Blue Box
Группа итальянских компаний Blue Box основана в 1986 году. Занимается разработкой и производством широкого спектра оборудования для систем кондиционирования воздуха и промышленного холода. Кондиционеры серии Dat'Air позволяют точно поддерживать такие параметры микроклимата, как температуру, влажность и чистоту воздуха. В кондиционерах применены высококачественные узлы и агрегаты. Кондиционеры серии Dat'Air включают модельные линейки Minidat 6-9 кВт, Console 11-20 кВт, todular 11-110 кВт, Bigdat 26-104 кВт. Производство кондиционеров в компании соответствует стандарту качества ISO 9002, что подтверждено комиссией по контролю качества в 1996 году.
Прецизионные кондиционеры Liebert HPM
Линия прецизионных кондиционеров Liebert HPM (США) от компании Emerson Network Power разработана для того, чтобы обеспечить максимальную гибкость и значительное снижение расходов на энергоснабжение в крупных центрах обработки данных.
Решения Liebert HPM с номинальной мощностью до 200 кВт особенно подходят для защиты сложных ИТ-инфраструктур, занимающихся обработкой больших объемов данных. Решения Liebert HPM также выпускаются в следующих вариантах: Direct Expansions — с охлаждением воздухом или водой и с использованием компрессоров Copeland Digital Scroll; Chilled Water — в сочетании с водными охладителями Liebert HPC; Dual Fluid — устраняют необходимость использования холодильной установки для обеспечения максимальной непрерывности бизнес-процессов. Они могут работать как с циклом водного охлаждения, так и с циклом непосредственного охлаждения (поставляются для моделей с воздушным и водным охлаждением); Free Cooling — эта модель в течение зимнего периода использует холодный воздух за окном для охлаждения помещений, что позволяет экономить электроэнергию.

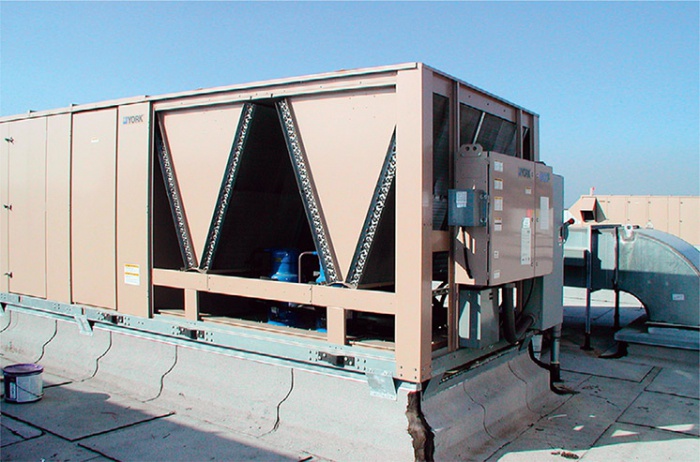

Прецизионные кондиционеры York (США)
Прецизионные кондиционеры York модульной конфигурации, с выносным конденсатором, с одним или двумя контурами циркуляции имеют диапазон холодопроизводительности от 10 до 80 кВт и выпускаются в четырех типоразмерах модулей с номинальной холодопроизводительностью на один модуль 10, 15, 20, 25, 30, 35 и 40 кВт. Выбор установки может осуществляться на базе одного модуля для кондиционеров с одним контуром циркуляции или на базе комбинации двух модулей в системах с двумя контурами циркуляции (системы Duplex). Duplex представляет собой агрегат с 50 % резервом.
Установки выпускаются с направлением подачи воздуха вверх и вниз. Возврат воздуха может быть организован сверху, снизу, с передней и задней стороны. В качестве охлаждающей среды может использоваться воздух, вода/гликоль и охлажденная вода. В установках непосредственного кипения может быть использован дополнительный теплообменник свободного охлаждения (free cooling — ECX). Теплообменник ECX позволяет обеспечить энергосберегающий режим работы оборудования при низкой температуре наружного воздуха, снижая энергопотребления компрессора. Прецизионный кондиционер стандартного исполнения оборудован: спиральным компрессором, пароувлажнителем электродного типа, оребренным электронагревателем из нержавеющей стали, фильтра класса EU4, центробежным вентилятором с лопастями, загнутыми вперед с ременным приводом. В качестве хладагента в этих установках используется R22. Микропроцессорные регуляторы поколения «Дельта» обеспечивают работу в сети Windows. На выбор могут быть поставлены многочисленные опции.
Во временно арендуемом офисе наиболее уместна недорогая прецизионная система (моноблок)
Прецизионные кондиционеры Tecnair
Итальянская компания Tecnair LB, основанная в 1988 году, входит в состав корпорации LU-VE Contardo Group и является одним из ведущих поставщиков прецизионных кондиционеров и кондиционеров для операционных палат медицинских учреждений. Производство компании размещается на площади 30 тыс. м2 и имеет стандарт системы качества ISO 9001 c 1995 года.
Кондиционеры, представленные широким рядом моделей, предназначены для установки в серверных, телекоммуникационных автозалах, операционных и других помещениях, требующих точного поддержания климатических параметров.
Кондиционеры серии «К» имеют привлекательный и функциональный дизайн. Эти кондиционеры можно поделить на две больших группы по сфере применения: исполнение Н (АТС, серверные, центры управления) и исполнение L (бизнес-центры, музеи, библиотеки).
Прецизионные кондиционеры Tecnair комплектуются изделиями ведущих мировых поставщиков. Конструктивные решения, использованные при создании холодильного контура кондиционеров, разрешают эксплуатировать кондиционеры при температуре внешнего воздуха до -40 °C без применения специальных опций. Кондиционеры серии К могут быть объединены в локальную сеть (до шести агрегатов) в пределах одного помещения (объекта). В этом случае резервные агрегаты могут включаться в работу при пиковых тепловых нагрузках или в случае неисправности основных кондиционеров. Переключение «основной/резервный» может выполняться через 12 или 24 часа для равномерной отработки ресурса оборудования. В режиме дистанционного управления с одного терминала могут управляться до 64 агрегатов. Управление может осуществляться с применением модема и специализированного программного обеспечения Tecnair а также через шлюз Gateway или централизованную BMS по протоколам Modbus или BACnet. Возможно также использование интернетшлюза WebGate и отдаленное управление кондиционерами через интернет с использованием протоколов TCP/IP и SNMP
Агрегаты с функцией энергосбережения. Модели OKW-UKW/FC, начиная с типоразмера 71 L, оснащены системой естественного охлаждения, которая состоит из дополнительного калорифера охлажденной воды, интегрированного в испаритель, и трехходового клапана, который управляется контроллером.
Кондиционеры с двойным холодильным контуром. Такая схема (начиная с типоразмера 71L) содержит те же компоненты, что и агрегаты с функцией энергосбережения, но, в отличие от них, водный калорифер питается охлажденной водой от чиллера. Холодильный контур агрегата используется полностью или частично только при пиковых нагрузках на чиллер, когда его производительности не хватает, а также в зимний период при выводе чиллера из эксплуатации. Другим вариантом использования схемы является переход на охлаждение водопроводной водой в случае выхода из строя холодильного контура.
Прецизионные кондиционеры Stulz
Компания Stulz GmbH была основана в 1947 году в Гамбурге (Германия). Производство оборудования кондиционирования воздуха было начато в 1965 году, и менее чем через пять лет компания выпустила первый прецизионный кондиционер. Расширение линейки оборудования, применение инновационных технологий, появление новых рынков сбыта продукции позволило компании достаточно быстро стать одним из лидеров на рынке прецизионного кондиционирования воздуха. Stulz GmbH сегодня — это три завода, расположенные в США, Германии и Италии, более 3500 сотрудников, представительства практически во всех странах мира.
Оборудование прецизионного кондиционирования воздуха Stulz (серия Cyber Cool) изготавливается в соответствии с самыми строгими европейскими стандартами качества (DIN ISO 9001/EN 29001, CE, VDE). Все кондиционеры и холодильные машины проходят заводские тесты на качество: тестирование оборудования и уровня мощности, полной работоспособности, электробезопасности и соответствия нормам, а также имеют все необходимые сертификаты РФ и рекомендации по применению в технологических помещениях.
Поскольку эффективность прецизионных систем зависит и от проектирования, перспектива их установки должна учитываться на ранних этапах строительства зданий
Прецизионные кондиционеры Lennox
Компания Lennox (Франция) предлагает высококачественные прецизионные кондиционеры Datacool, которые представляют собой разновидность шкафных кондиционеров холодопроизводительностью от 9 до 90 кВт. Они оборудованы различными типами систем микропроцессорного управления и способны поддерживать в помещении не только точные параметры по температуре, но и по влажности. Оборудование адаптировано для эксплуатации до 40 °C. Для каждой модели имеется большой выбор опций и конфигураций в зависимости от требований к поступающему и нагнетаемому воздуху.
Модели с испарителями HA, HW, HM: опции с применением хладагентов R407C (исполнение К), R134a (исполнение Ка), R22 (исполнение А); HAK 0442V — холодопроизводительность 44 кВт; НА — агрегат для установки в помещении с выносным конденсатором воздушного охлаждения; HW — агрегат для установки в помещении со встроенным конденсатором водяного охлаждения; НМ — агрегат для установки в помещении с выносным конденсаторно-компрессорным блоком.
Кондиционеры с одним или двумя компрессорами со встроенной тепловой защитой, компрессоры установлены на резиновых антивибрационных опорах. При необходимости устанавливаются подогреватели картера компрессоров (у HW моделей компрессоры установлены в выносном компрессорно-конденсаторном блоке). В кондиционерах Datcool установлен микропроцессорный контроллер для контроля температуры и аварий.
Модели HCW с водяным теплообменником: HCW 0640 D — холодопроизводительность 64 кВт. В электропанелях, соответствующих европейскому стандарту ЕС, установлены главный выключатель, авторасцепители тока, дистанционные выключатели, система защиты от перезагрузок, дополнительные низковольтные цепи и контактная панель. Также установлен микропроцессорный контроллер для контроля температуры и аварий.
Прецизионные кондиционеры RC Group
Итальянская компания RC Group вот уже более 40 лет занимается разработкой и производством прецизионного воздухообрабатывающего оборудования. Вся продукция соответствует высоким европейским и российским стандартам и имеет соответствующие сертификаты.
Прецизионные кондиционеры производства RC Group сконструированы для круглогодичного и круглосуточного поддержания температуры воздушной среды с точностью до ± 0,5 °С и относительной влажности до ± 2,5 %. Могут быть объединены в локальную сеть. Существуют различные варианты исполнения: моноблочные, с выносным конденсатором, с выносной сухой градирней, работающие на охлажденной воде. Некоторые виды оборудования могут быть оснащены системой free cooling. Диапазон холодопроизводительности — от 4 до 161 кВт.
