Водонагреватели принято разделять на напорные и безнапорные. Эта терминология является калькой с нем. druckfest и, соответственно, drucklos и не вполне точно отражает принцип функционирования данных приборов. Более уместно здесь использовать слово «давление». Безнапорная конструкция в момент отсутствия водоразбора предполагает, что вода должна перекрываться на входе в водонагреватель, напорная — на выходе из него. Это влияет на отсутствие или, соответственно, постоянное наличие водопроводного избыточного давления на внутренние элементы прибора. Напорный водонагреватель постоянно находится под давлением магистральной воды, давление же внутри безнапорного прибора равно атмосферному. Данная особенность накладывает определенные ограничения на материалы и конструкцию как одного, так и другого типа приборов.
Безнапорные проточники могут использоваться для снабжения горячей водой только одной водоразборной точки с применением специальной водоразборной арматуры, напорные же обеспечивают нагретой водой всю локальную сеть горячего водоснабжения.
Конструктивно все представленные на рынке «проточники» устроены примерно одинаково. Детальное устройство проточного водонагревателя было подробно рассмотрено в прошлом номере нашего журнала в рамках обзора трехфазных проточных приоров. Основные различия кроются в конструкции нагревательного элемента: он может представлять собой ТЭН в медной оболочке (бывают и ис¬ключения в виде стальных трубчатых нагревательных элементов) или нагревательную спираль из никельхромового или других сплавов. Трубчатый нагревательный элемент — это, по сути, та же спираль, только спрятанная в кожух.
За счет этого достигаются следующие преимущества: низкая чувствительность к воздушным пробкам, независимость от электропроводности (общей минерализации) воды. Зато присутствуют и недостатки: более медленный выход на расчетную мощность, чувствительность к жесткости воды, внушительные габаритные размеры колбы.
Второе, чем различаются представленные на рынке модели однофазных проточных водонагревателей — это способ управления. Он, как и в трехфазных моделях, может быть гидравлическим и электронным. Гидравлическое управление подразумевает включение полной мощности прибора независимо от протока воды через него, поэтому температура воды на выходе регулируется увеличением или уменьшением этого протока на водоразборной арматуре, а также ручкой на самом проточнике, если это позволяет конструкция прибора.
Проточные водонагреватели с электронным управлением умеют адаптировать свою мощность под проток воды через нагревательный элемент.
При этом некоторые неопытные пользователи забывают одну простую вещь: производительность любого водонагревателя, и даже электронного проточного, подстраивающегося под потребности клиента, не бесконечна. Она ограничена максимальной мощностью нагревательного элемента.
Поэтому не стоит ждать от водонагревателя с электронным управлением чудес — что, выставив на дисплее температуру 55 °C и включив душ на полную, вы именно такую температуру при таком протоке и получите.
Для данной ситуации у производителей существует два варианта развития сценария. В простом случае температура воды просто упадет, поскольку проточник не будет успевать ее прогревать. В более сложном варианте конструкции автоматический ограничитель снизит проток до такой величины, которая позволит прогреть-таки холодную воду до заявленной температуры.
В заявленной производителем технической документации на проточный водонагреватель обычно указывается максимальный проток, при котором возможен нагрев до заданных температурных характеристик. Если этих данных недостаточно, и требуется уточнение по каким-то специфическим параметрам, то можно воспользоваться формулой протока Q [л/с]:
где P — мощность водонагревателя, Вт; с — удельная теплоемкость воды, которая при 10 °C равна 4,192 кДж/(кг-°С), tнагр — желаемая температура нагретой воды, °C; tхол — температура входящей воды, °C; р — плотность воды, которая при 10 °C равна 0,99973 г/см3.
Для простоты расчетов допустим, что удельная теплоемкость воды c равна приблизительно 4,2 кДж/(кг-°С), а плотность воды р — единице. В результате расчетов мы получим величину протока в литрах в секунду. Для перевода это¬го значения в л/мин. необходимо умножить его на 60.
Еще одно немаловажное замечание. Большинство представленных на российском рынке проточных водонагревателей изготовлены в Европе, где стандартное напряжение в электросети переменного тока отличается от российского, поэтому и мощность прибора окажется прямо пропорционально ниже указанной в технических характеристиках.
Комфортная температура для теплой воды составляет 40-45 °C. Приемлемый минимальный проток для мытья рук равен 4 л/мин., для душа — 6 л/мин.
С комфортным протоком сложнее, поскольку он зависит от индивидуальных особенностей используемого смесителя и типа водоразборной точки. Так, большая часть импортной водоразборной арматуры снабжена ограничителями протока до максимального 6 л/мин. Для налива же,
допустим, ванны требуется, напротив, как можно более интенсивный проток, чтобы вода не успела остыть прежде, чем ванна наполнится.
Одним словом, лучше провести самостоятельные измерения посредством расходомера или счетчика воды. При их отсутствии можно открыть смеситель на желаемый проток и, засекая время, наполнять водой какую-либо градуированную емкость.
Снизить проток можно посредством душевых насадок с маленькими отверстиями, позволяющими компенсировать напор при уменьшении протока. Но особо усердствовать не стоит — при определенном значении протока водонагреватель просто выключится (это значение можно узнать из технической документации к прибору).
Произведем несложные расчеты:
Итак, Q = 0,076 л/с = 4,57 л/мин. Значит, при заданных температурных параметрах, 4,5 л/мин. — это тот реальный максимальный проток, который можно ожидать от 8 кВт проточника.
Все приборы включаются автоматически при наличии определенного минимального протока и отключаются, если объем проходящей через водонагревательный элемент воды опускается ниже этого значения. Минимальный проток для конкретной модели и мощности проточника выбирается на основании скорости нагрева для предотвращения закипания.

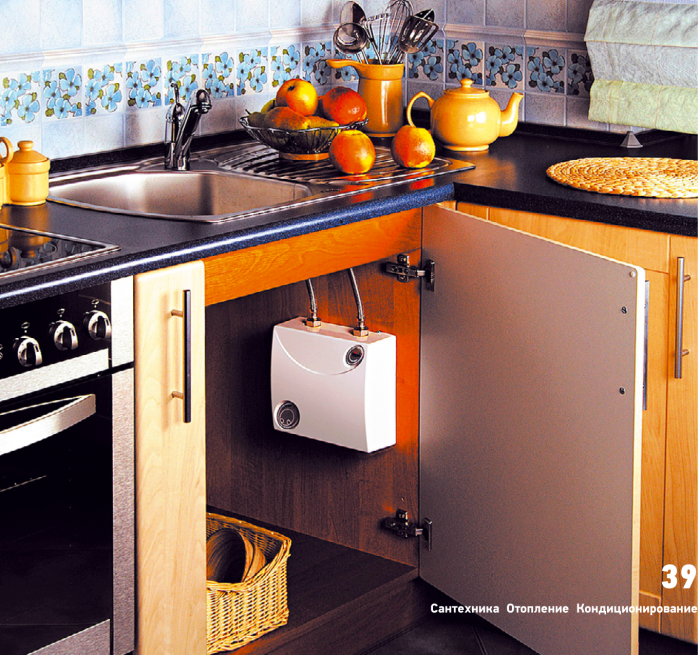

Важную роль играет также минимально допустимое значение рабочего давления на входе прибор ввиду незначительного диаметра колбы и трубок в приборе, при прохождении через которые происходят потери на преодоление сопротивления Главным достоинством всех проточных водонагревателей является компактность, позволяющая смонтировать прибор абсолютно в любом месте. Главным же недостатком является внушительная единовременная нагрузка на электросеть, вынуждающая пользователя согласовывать монтаж с организацией энергоснабжения и, возможно, нести дополнительные расходы на замену электропроводки.
 |
Производительность водонагревателя, даже электронного проточного, подстраивающегося под потребности клиента, не бесконечна. Она ограничена максимальной мощностью нагревательного элемента |
Теперь рассмотрим более подробно наиболее популярные модели однофазных проточных водонагревателей, которые производители предлагают на российском рынке.
AEG

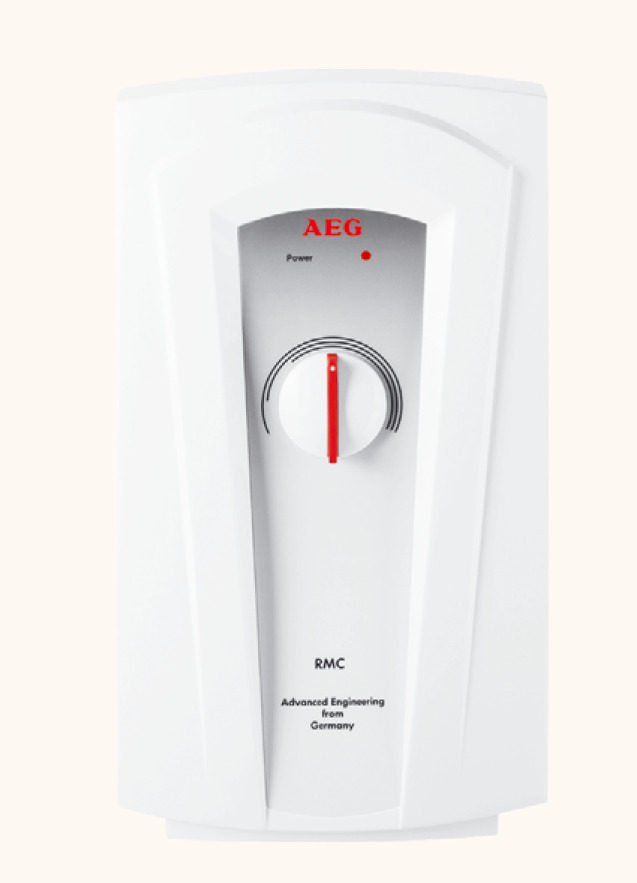

В ассортименте AEG присутствуют три модификации проточников: две электронные модели с медными ТЭНами (MP, RMC) и одна гидравлическая спиральная малой мощности (MTD). В приборах серии MP отсутствуют внешние элементы регулировки температуры, но производитель заявляет его как электронный прибор за счет встроенной платы управления мощностью. Проточники RMC оснащены поворотной ручкой на передней панели, поворачивая которую, можно плавно управлять температурой нагрева.
 |
 |
 |
Максимальное давление в системе может составлять 10 бар. Присоединение к водопроводу — 3/8' или 1/2'. Приборы оснащены дополнительным автоматом защиты от тока утечки.
ATMOR
Atmor In-Line оснащен электронным датчиком протока воды и электромагнитным реле, отключающим электропитание при протоке менее 1,2 л/мин. Для обеспечения стабильного давления и протока воды в комплекте идут специальная насадка на кран и/или (в зависимости от комплектации и мощности) специальная душевая головка. Насадку надлежит устанавливать на штатный домашний смеситель пользователя, а штатная душевая лейка должна быть заменена на идущую в комплекте.
На передней панели имеется индикатор включения. Минимальное давление воды — 0,33 бар. Мощность в водонагревателях обозначается словами Solo (5 кВт), Duo (7 кВт) и Multi (12 кВт). Прибор мощно¬стью 12 кВт — абсолютный рекордсмен нашего обзора — может быть подключен как к однофазной сети 220 В (60 А), так и к трехфазой сети 380 В (20 А на фазу). Семикиловаттная модель также универсальна и может работать от сети 220 В (32 А) и 380 В (две фазы по 16 А).
BOSCH
Серия ED оборудована двумя медными нагревательными элементами, подсоединенными параллельно. Порог включения по протоку для данной модели — 2,3 л/ мин., порог выключения — 1,8 л/мин. Максимальное давление воды в водопроводе — 10 бар, минимальное — 1 бар.
Присоединение к водопроводу — 3/8' для модели мощностью 4,6 кВт или 1/2' — для шестикиловаттной модели.
Все водонагреватели производятся на заводе в Германии и оснащены соот¬ветствующими европейским стандартам необходимыми устройствами для защиты от перегрева и температурного расширения.
CLAGE
Немецкий производитель водонагревательной техники представляет три серии проточных водонагревателей в разных ценовых категориях. Это и маленькие гидравлические MDH — серия, ставшая логичным продолжением безнапорных MD, и простые гидравлические приборы CRH с медным ТЭНом с возможно¬стью механической регулировки протока, и электронные CRX с цифровым дисплеем, на котором пользователь может задавать максимальную желаемую температуру нагрева. Приборы Clage, оснащенные медными ТЭНами, снабжены компенсатором колебаний давления в водопроводной сети, что предотвращает скачки температуры при пользовании устройством. Максимальное давление в системе может составлять 6 или 10 бар. Присоединение к водопроводу — 3/8' или 1/2'.
ELECTROLUX
Производитель предлагает на российском рынке полный диапазон доступных в однофазном сегменте мощностей из трех серий со спиральным нагревательным элементом. В гидравлических моделях Minifix NP и электронных Minifix NPX спираль находится внутри традиционного пластикового корпуса.

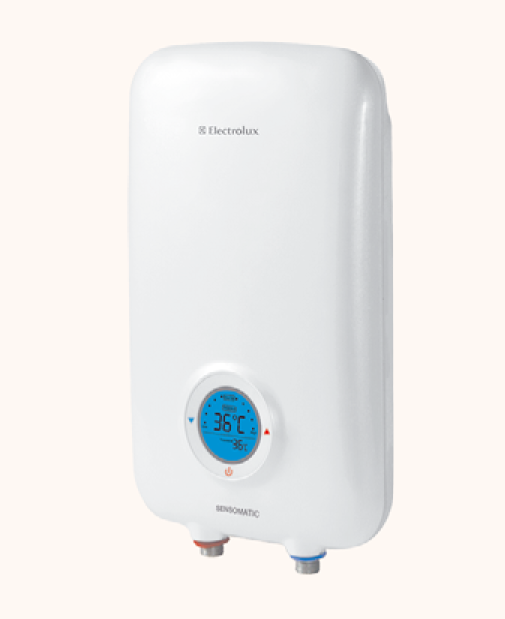

Серия NPX Sensomatic снабжена семиступенчатой схемой регулировки мощности нагрева воды Seven Powers, LCD- дисплеем, сенсорным управлением Senso Touch, мощным (8,5 кВт) нагревательным элементом из высококачественной нержавеющей стали в стальной колбе, датчиком защиты от перегрева и устройством непрерывного контроля температуры и протока. В приборах Minifix NPX плавная настройка температуры в диапазоне от 38 до 50 °С производится с помощью винта крышкой.
Максимальное давление в системе для всех моделей — 10 бар. Присоединение к водопроводу — 3/8' или 1/2'.
KOSPEL

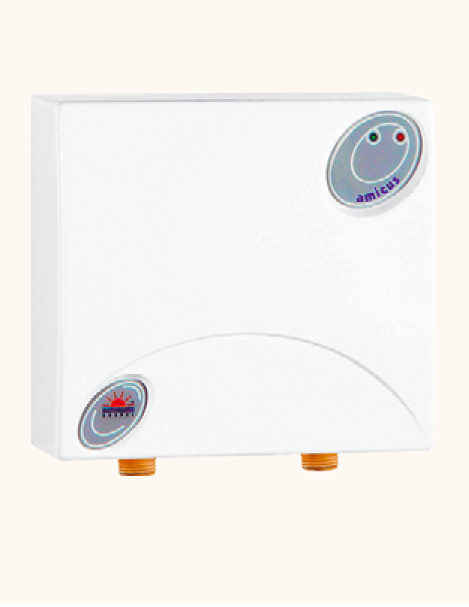

Гидравлические проточники серии EPO Amicus производятся в модификациях для верхней и нижней подводки трубопроводов. В водонагревателе использованы трубчатые нагревательные элементы, обеспечивающие максимальную безопасность во время эксплуатации, и противокоррозионные и химически нейтральные по отношению к воде материалы (медь, латунь, нержавеющая сталь, пластмассы). Возле штуцера холодной воды расположен винт-регулятор протока, с помощью которого можно ограничить объем воды, поступающей в водонагреватель. На корпусе присутствуют индикаторы зеленого (электросеть) и красного цвета (нагрев). Максимальное рабочее давление у прибора составляет 6 бар, подключение к водопроводу — 1/2'.
SIEMENS

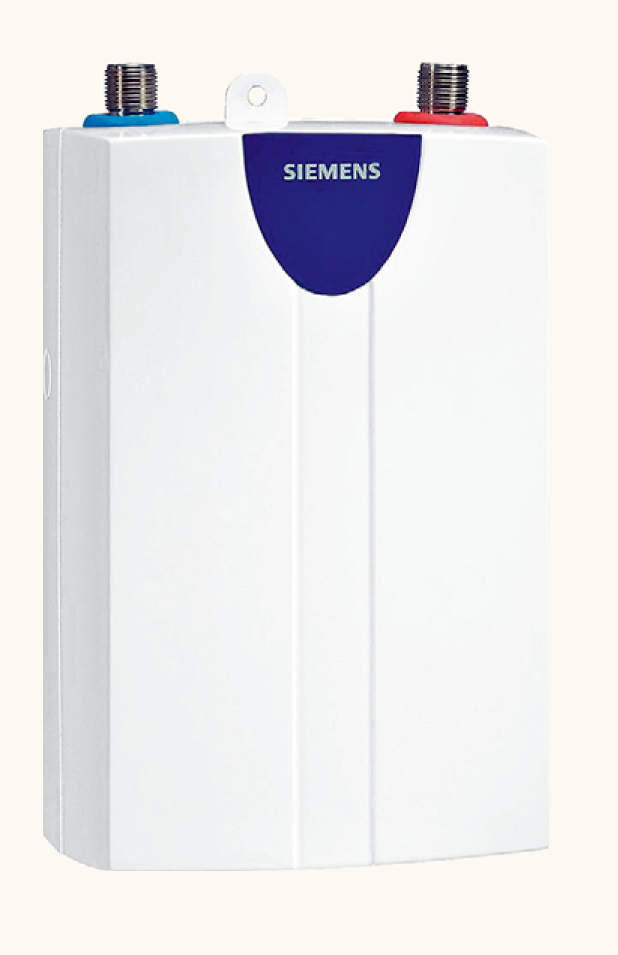

Однофазные проточные водонагреватели напорного типа выпускаются в модификациях DH 06111 — тип монтажа верхний, диаметр подводки 1/2', и DH 05101 — тип монтажа нижний, диаметр подводки 3/8'. Изолированный нагревательный элемент снаружи медного теплообменника делает образование отложений солей кальция минимальным, механизм включения связан с датчиком протока на основе трубки Вентури. Автоматическое отключение нагрева происходит при температуре свыше 50 °С.
Минимальный напор воды — 1 бар, максимальный — 10 бар.
STIEBEL ELTRON

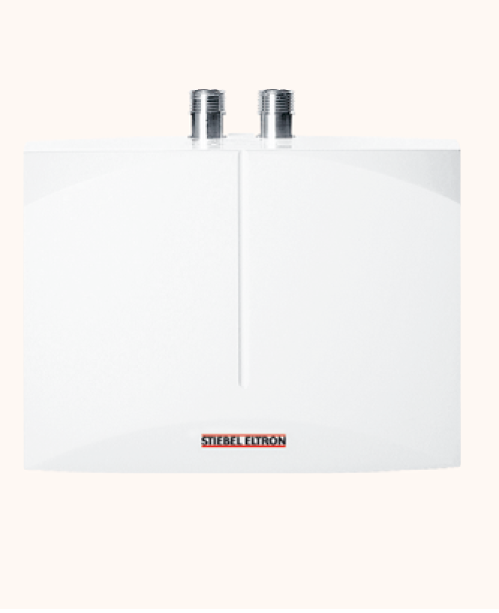

Компания Stiebel Eltron, крупнейший производитель оборудования для инженерных систем дома, предлагает на российском рынке четыре серии однофазных проточных водонагревателей напорного типа. Это гидравлические модели DHC, DHM, DHCC и электронная DHC-E с терморегулятором и встроенным температурным ограничителем.

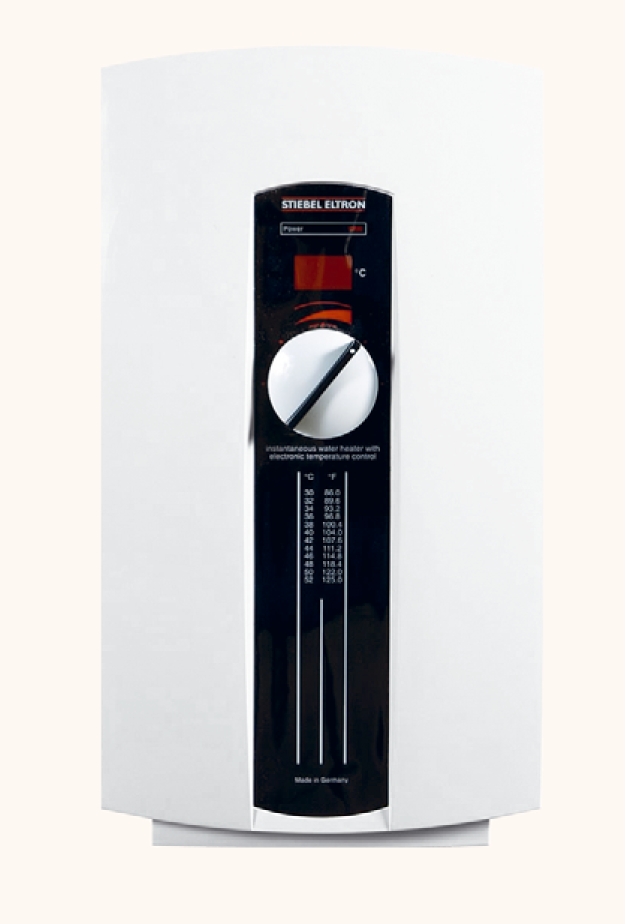

Проточники DHCC снабжены интегрированным регулятором мощности, дополнительной системой подавления электропомех, встроенным устройством защитного отключения (УЗО). В моделях DHC-E имеется электронный блок управления мощностью прибора, которая автоматически настраивается с учетом температуры поступающей воды и выбранной температуры горячей воды. Температуру горячей воды можно бесступенчато регулировать, выбранное значение отображается на дисплее. Система с трубчатым нагревательным элементом в медной оболочке напорного типа пригодна для мягкой воды. Максимальное давление в системе для всех моделей — 10 бар. Присоединение к водопроводу — 3/8' или 1/2'. THERMEX Проточники Thermex System предлагаются в двух дизайнерских исполнениях: в белом или хромированном корпусе. Максимальная мощность водонагревателя серии System может достигать 10 кВт. На корпусе имеется лампочка-индикатор включения.
Управление нагревательным элементом гидравлическое, присоединение к водопроводу — 1/2'.
 |
Любой водонагреватель должен включаться ватоматически при наличии определенного минимального протока и отключаться, если объем проходящей через водонагревательный элемент воды опускается ниже этого значения |
UNITHERM
В ассортименте компании Unitherm присутствуют три серии проточных водонагревателей напорного типа. Мининагреватели UDH...M с максимальной мощностью до 5 кВт снабжены спиральным нагревательным элементом в пластиковой колбе. Проточники UDH с гидравлическим управлением и UDE с электронным управлением оснащены медным нагревательным элементом, системой автоматического поддержания стабильного протока, поворотными переходниками, дающими возможность как скрытой, так и открытой подводки труб.

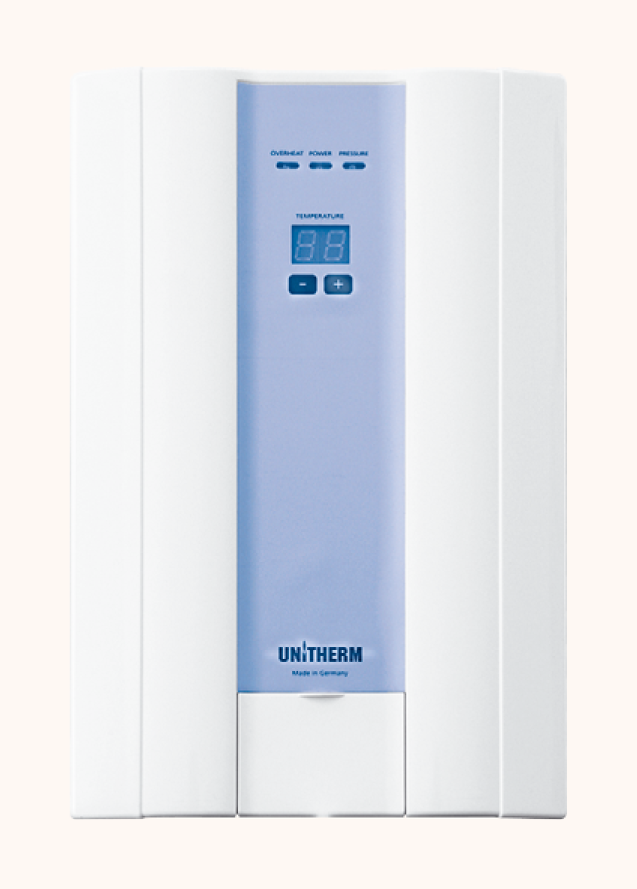

Модели UDH...M и UDH оборудованы интегрированным регулятором протока, размещенным под корпусом. На корпусе приборов UDH имеется лампочка- индикатор нагрева. Корпус UDE украшает цифровой дисплей, на котором кнопками можно задавать желаемую температуру нагрева с точностью до 1 °C.
VAILLANT
Немецкий производитель представлен на российском рынке миниатюрной моделью miniVED с максимальной мощно¬стью нагрева 5,7 кВт. Модель имеет гидравлическое управление и спиральный нагревательный элемент в пластиковом корпусе.
Максимальное рабочее давление — 10 бар, подключение к водопроводной сети — 3/8'.
«ЭВАН»
Проточные водонагреватели «ЭВАН» являются самым необычными представителями нашего обзора благодаря конструкции и внешнему виду. Это так называемые «бескорпусные водонагреватели», традиционная пластиковая облицовка в них отсутствует, а блок управления размещен непосредственно на стальной колбе с нагревательным элементом. ТЭНы изготовлены из нержавеющей стали, прибор имеет экологически чистое внутреннее покрытие, может работать при перепадах напряжения до 10 %. В стандартное оснащение входят обратный и предохранительный клапаны, аварийный термовыключатель. Номинальное рабочее давление в водонагревателе — 6 бар, подключение к водопроводу — 1/2'.
 |
 |
 |

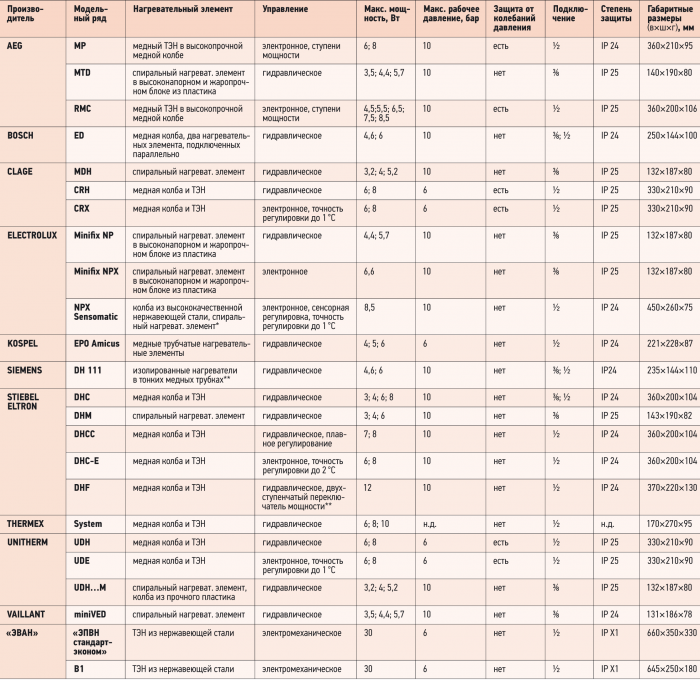

Технические характеристики однофазных проточных водонагревателей
