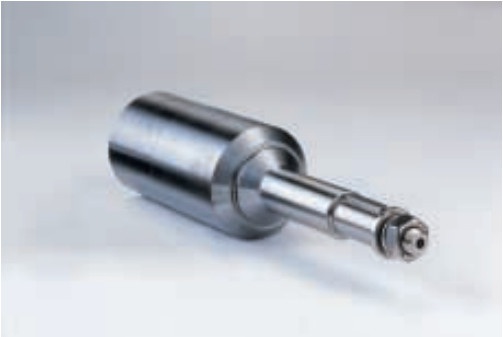

Рис. 1 Вал насоса без разъемной муфты

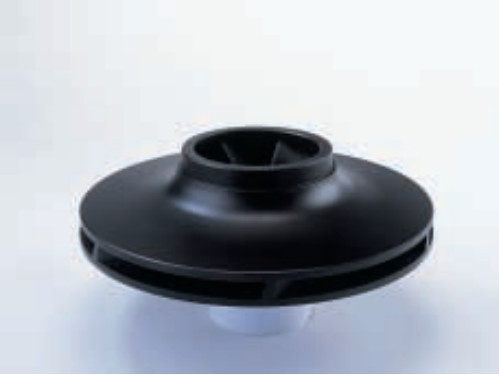

Рис. 2 Рабочее колесо из чугуна с коррозионно-стойким покрытием
Всасывающий и напорный патрубки этих насосов расположены в одну линию и имеют одинаковый размер. Поэтому подобные насосы занимают немного места, что особенно важно в условиях ограниченного пространства в котельной или тепловом пункте. Еще компактнее сдвоенные насосы (два насоса с одним общим корпусом, которые работают попеременно, то есть один их них является резервным). Кроме того, для сдвоенной модификации требуется в два раза меньше трубопроводов и запорной арматуры.
Насосы “ин-лайн” компании ГРУНДФОС серии LM/LP, а также сдвоенные LMD/LPD достаточно широко известны. С марта 2003 года ГРУНДФОС взамен этих насосов поставляет насосы TP новой серии c диаметром патрубков DN 32Р65.
Энергосберегающие электродвигатели новых TP класса EFF1 отличаются высоким значением КПД среди аналогов, пониженными шумом и вибрацией. Насосы TPE комплектуются электродвигателями со встроенными частотными преобразователями.
Среди особенностей конструкции насосов ТР можно выделить:
- более высокий уровень гидравлического КПД в сравнении с насосами LM/LP;
- отсутствие разъемной муфты;
- литые рабочие колеса из чугуна или бронзы;
- широкий выбор торцовых уплотнений вала для различных перекачиваемых сред;
- все детали проточной части, выполненные из чугуна (корпус насоса, рабочее колесо), имеют коррозионно-стойкое катафорезное покрытие.
Диапазон параметров новых TP:
- мощность – до 30 кВт;
- подача – до 100 м3/ч;
- напор – до 95 м;
- температура перекачиваемой среды от -25 до +140°С;
- максимальное рабочее давление – 16 бар.
