Энергосберегающие системы жилых зданий. Пособие по проектированию

Перенасыщенность ИТП циркуляционными насосами приводит к излишнему потреблению электроэнергии и снижению уровня надежности системы, отключающейся при перерывах в электроснабжении. Возможности многофункциональной автоматики, применяющейся в теплопунктах, превышают фактическую потребность, а обслуживающий персонал не всегда способен выделить необходимые для реального энергосбережения функции многочисленных регуляторов, в результате чего они во многих случаях вообще не работают. Сущность рационального подхода к проектированию ИТП состоит в том, что современный жилой дом безусловно стоит того, чтобы его тепловой пункт проектировался индивидуально с учетом высоты здания и площади квартир, степени комфортности и особых требований инвесторов, давления в трубопроводах тепло- и водоснабжения, площади и конфигурации помещения теплового пункта. Так называемые модульные теплопункты, собираемые из узлов заводского изготовления, обычно включающие в себя максимально возможный набор изделий с претензией на универсальность их использования, упрощают процесс проектирования и могут (далеко не всегда) способствовать сокращению трудозатрат на месте монтажа. Эти достоинства модульных теплопунктов несопоставимы с ущербом, который выражается в излишних затратах денежных средств (рис. 11) и полезной площади в процессе строительства и, в особенности, в затратах излишней энергии в процессе эксплуатации. Тепловой пункт жилого дома должен быть конструктивно простым, легко управляемым и энергетически эффективным. Те, кто стремится запроектировать такой теплопункт, могут воспользоваться проверенными практикой рекомендациями. 3.2. Теплообменники со сверхвысокой плотностью теплового потока Эффективные 451.741 кожухотрубные аппараты ТТАИ со сверхвысокой плотностью теплового потока выпускаются предприятием «Теплообмен» в г.Севастополе. Эти аппараты по всем техническим и экономическим показателям не только не уступают лучшим импортным образцам разборных пластинчатых теплообменников, но и заметно превосходят их. Более 100 теплообменников ТТАИ эффективно работают в десятках киевских теплопунктах, их надежность подтверждена многолетней практикой эксплуатации, а основные показатели эффективности превосходят соответствующие показатели лучших зарубежных образцов теплообменных аппаратов. Теплообменники ТТАИ компактнее импортных в 1,5–2,5 раза, легче их в 6–12 раз и дешевле на 30–40%. Теплообменные аппараты ТТАИ, поражающие своей необыкновенной компактностью и удивительной легкостью, придают тепловым пунктам, в которых они применяются, признаки логической завершенности, просторности и простоты, присущие только самым совершенным изделиям. В отличие от пластинчатых аппаратов они располагаются на стенах теплопункта и не занимают места в плане, оставляя свободной площадь, на которой удобно обслуживать оборудование и приборы автоматики. На рис. 12 показано, как, применяя аппараты ТТАИ, можно свободно расположить все оборудование теплового пункта на участке стены длиной всего 6,5 м. 3.3. Приготовление теплоносителя Традиционные для современных ИТП технические решения приготовления теплоносителя для систем отопления предполагают две возможности: ❏ устройство независимого от тепловой сети контура циркуляции с поогревом теплоносителя в регулируемом теплообменнике; ❏ зависимое от тепловой сети присоединение системы отопления с циркуляционным насосом и регулируемым смешением. В дополнение к этим двум возможностям рациональные теплопункты используют еще три: ❏ устройство ступенчатой регенерации теплоносителя при зависимом присоединении системы отопления к тепловой сети с позиционным количественным регулированием; ❏ полузависимое от тепловой сети присоединение двухзонной системы отопления с пропорциональным или позиционным количественным регулированием; ❏ зависимое от тепловой сети непосредственное или через элеватор присоединение однотрубной системы отопления вспомогательных помещений с позиционным количественным регулированием. В отличие от систем отопления со ступенчатой регенерацией теплоты (СРТ),широко применявшихся в конце 80-х гг., в современной системе СРТ должно быть две подсистемы примерно одинаковой тепловой мощности и один регенератор теплоты (РТ) (рис. 13).В качестве РТ используется компактный теплообменный интенсифицированный аппарат ТТАИ, в котором теплоноситель тепловой сети сначала охлаждается до допустимой температуры**, с которой он подается в первую подсистему, а потом подогревается до такой же температуры перед тем, как поступит в подающий трубопровод второй подсистемы. Система отопления СРТ должна быть однотрубной. Этим определяется ее гидравлическая устойчивость и неподверженность разбалансированию в результате несанкционированного вмешательства в ее работу. Современные однотрубные системы — это не только вертикальные системы с термостатическими клапанами на радиаторных узлах с замыкающими участками, но и горизонтальные при скрытой в подготовке пола подводке и фирменными подключениями к радиатору посредством специальной гарнитуры (рис. 14). Вторым преимуществом системы СРТ является то, что циркуляция воды в ней происходит за счет располагаемого давления в трубопроводах тепловой сети без использования циркуляционного насоса в тепловом пункте. Таким же преимуществом обладают и элеваторные системы отопления, но возможности применения элеваторов в современных многоэтажных зданиях ограничены, потому, что циркуляционное давление, создаваемое элеватором, как правило, недостаточно для преодоления значительного гидравлического сопротивления крупных отопительных систем. Здания повышенной этажности проектируются с системами отопления, разделенными на две зоны,— верхнюю и нижнюю. Обычно в таких случаях устраивают две системы отопления, каждая из которых имеет свою насосную группу, теплообменник и систему подпитки с закрытым компенсатором объема. Вся эта техника занимает немало места, стоит недешево и требует для своей работы много энергии. Если применить принцип последовательного соединения систем, использованный в системах СРТ, можно выполнить теплопункт компактно, энергетически эффективно и недорого, присоединив систему отопления к теплосети по полузависимой схеме (рис. 15). При этом мощности насосов сокращаются вдвое, а поверхности теплообмена втрое по сравнению с традиционным решением, когда обе зоны присоединяются к тепловой сети по независимой схеме. На рис. 16 показан габаритный чертеж узла регенерации 22-этажного жилого дома. Регенератор тепла РТ установлен непосредственно над циркуляционным насосом. Узел включает в себя фильтр, контрольно-измерительные приборы и ручные балансировочные вентили, посредством которых можно произвести наладку гидравлического и теплового режима каждого циркуляционного контура. Реализованные в течение последних лет проекты отопления СРТ с зависимым и полузависимым присоединением зданий к тепловой сети подтвердили их эффективность и высокую надежность. Однотрубные системы отопления встроенных помещений жилого дома, занимающих обычно нижние этажи здания, могут проектироваться с элеваторным присоединением к тепловой сети. Позиционное регулирование отопительных систем капитальных зданий, обладающих высокой тепловой инерцией, следует рассматривать как эффективный и вполне комфортный технический прием. Натурными исследованиями безусловно доказано, что самые резкие колебания расходов теплоносителя в таких системах не приводят к заметным возмущениям температурных режимов в отапливаемых помещениях. Регулирование с использованием позиционных регуляторов КИАРМ успешно применяется не только в элеваторных системах (разд. 2.2.3.2), но и в системах СРТ, а также в зависимых и независимых системах с насосной циркуляцией (рис. 17). Во всех схемах позиционного регулирования имеется обводной клапан с балансировочным вентилем, посредством которого настраивается расход теплоносителя по обводной вокруг регулирующего клапана линии. По опыту эксплуатации, этот расход должен составлять от 10 до 15% в системах с элеватором и СРТ, а в системах с циркуляционным насосом (включая схему «в» на рис. 17) — от 50 до 60%. Позиционные регуляторы перед элеваторами рекомендуется устанавливать при реконструкции тепловых пунктов, в которых эти элеваторы работали прежде. В этом случае модернизация узла приготовления теплоносителя сводится к установке перед существующим элеватором позиционного регулятора, и экономический эффект такой модернизации будет достигнут ценой минимальных затрат, которые обычно окупаются на протяжении одного отопительного периода. Именно такое техническое решение открывает реальный путь к быстрому и полномасштабному энергосбережению в коммунальной теплоэнергетике. 3.4. Подпитка независимых контуров циркуляции Независимые контуры циркуляции систем отопления обычно выполняются с расширительным сосудом, который нужен для того, чтобы поддерживать в контуре нужное давление и компенсировать изменения объема воды при ее температурном расширении или сжатии. Расширительные сосуды закрытого типа, применяющиеся теперь в новом строительстве, выполняют свои функции с трудом, а надежность узлов присоединения с такими сосудами оставляет желать лучшего. Давление в системе отопления с закрытыми сосудами постоянно колеблется, и только при правильном их выборе и надежной работе автоматики системы подпитки удается ограничить колебания давления, хотя и в желаемом, но все же в достаточно широком диапазоне. Европейский опыт исходит из многолетней практики применения автономных отопительных систем с местными котельными, где без расширительных сосудов обойтись невозможно. На Западе системы отопления обычно заполняют водой из водопровода, и подпитка из тепловой сети применяется там редко. Отечественные отопительные системы с независимым контуром циркуляции заполняются и подпитываются водой из тепловой сети. Эта эффективная практика позволила подойти к нетрадиционному техническому решению узлов подпитки независимых контуров циркуляции, позволяющему в большинстве случаев отказаться от применения в них расширительных сосудов. На рис. 18 показаны четыре схемы узла подпитки, каждой из которых соответствует показанный справа от нее условный пьезометрический график тепловой сети в точке подключения здания, показанного в виде вытянутого прямоугольника. Независимый от тепловой сети 1 контур циркуляции системы отопления 2 включает в себя циркуляционный насос 3 и теплообменник 4, тепловую мощность которого задает регулятор 5.На линии подпитки устанавливают фильтр 6 и водосчетчик 7.Эти элементы обязательны для любого теплового пункта, в котором имеется независимый контур циркуляции.В схеме А имеется ручной вентиль 8, который открывают при заполнении системы отопления водой. На обводной вокруг вентиля 8 линии, на которой не должно быть никакой запорной арматуры, устанавливают дроссельную шайбу 9. После того, как система отопления заполнена водой, вентиль 8 закрывают. При температурном расширении воды ее избыток удаляется через отверстие (диаметром 2 мм) дроссельной шайбы 9 в тепловую сеть, а при температурном сжатии или в результате утечек из системы отопления вода из тепловой сети проникнет в систему через ту же шайбу. Схема А будет надежно работать при условии, что давление в обратном трубопроводе тепловой сети больше статического давления (p₂ > p_ст), как это показано на пьезометрическом графике. Схема Б с клапаном подпора 10 на обратном трубопроводе должна применяться в том случае, когда статическое давление столба воды, заполняющей отопительную систему, превышает давление в обратном трубопроводе тепловой сети (p₂ < p_ст).Клапан 10, поддерживая до себя давление р₃, равное р_ст,поднимет давление в обратном трубопроводе на величину ∆p, и тогда узел подпитки сможет работать в режиме, описанном для схемы А. Схема В найдет применение там, где статическое давление превышает давление в обратном трубопроводе настолько, что клапан подпора установить невозможно или нецелесообразно, потому что он будет препятствовать нормальной работе системы теплоснабжения. В этом случае поскольку p₁ > p_cт можно организовать подпитку из подающего трубопровода теплосети. Нужно только исключить возможность (пусть даже теоретическую) подачи в систему перегретой воды из тепловой сети. С этой целью на линии подпитки установлен теплообменник 12. И только в тех редких случаях, когда статическое давление в системе отопления превышает давление в подающем трубопроводе тепловой сети (p₁ < p_cт), приходится применять схему Г с подпиточным насосом 12, нагнетающим воду в систему из обратного трубопровода теплосети, закрытым расширительным сосудом 13, компенсирующим температурные приращения объема воды, предохранительным клапаном 14, защищающим систему отопления от повышенного давления,и автоматической системой поддержания нужного давления с датчиком давления 15, по команде которого должен открыться электрический клапан 16 и включиться насос 12. Задача пятая. Давление в обратном трубопроводе тепловой сети на вводе в здание с независимой системой отопления высотой (от нижней до верхней точки) 40 м равно 0,35 МПа. Определить, на какое давление должен быть настроен регулятор прямого действия «до себя» (клапан подпора) и какой при этом будет перепад давлений на этом клапане, чтобы система отопления могла работать по схеме Б (рис. 18) без расширительного сосуда и подпиточных насосов. Для того, чтобы избежать вакуума в самой высокой точке системы, избыточное давление в этой точке должно быть не менее 5 м в. ст.На уровне теплового пункта здания в самой низкой точке системы этому давлению будет соответствовать давление, равное: 5 + 40 = 45 м в. ст., или 0,45 МПа, при этом перепад давлений на клапане подпора составит: 0,45 – 0,35 = 0,1 МПа, или 1 бар. В теплопункте без подпиточных насосов и расширительных сосудов не будет расходоваться электрическая энергия на подпитку.Но это не главное его преимущество.Он будет компактнее, дешевле и надежнее, потому что чем меньше в ИТП сложной техники и автоматики, тем более вероятна его безотказная работа. 3.5. Теплообменник в роли побудителя циркуляции С помощью теплообменников ТТАИ (см. разд. 3.2) возможно организовать удовлетворительную естественную циркуляцию в системе ГВС многоэтажного жилого дома без дополнительных затрат. Для этого надо слегка изменить конфигурацию теплообменника ТТАИР***, добавив ему дополнительный пятый патрубок. На рис. 19 показано, какую роль играет этот патрубок. Модифицированный теплообменник ТТАИР может работать в двух режимах,— в режиме циркуляции (рис. 19, а) и в режиме пикового (рис. 19,б) водоразбора. Возникновение этих режимов удобно проследить, рассматривая схему системы ГВС дома, в котором эти режимы исследовались. На рис. 20 представлена схема двухзонной системы ГВС точечного многоэтажного жилого дома, в которой циркуляция обеспечивается без циркуляционного насоса, а теплообменник ТТАИ выполняет роль побудителя циркуляции. Система ГВС за пределами теплового пункта не отличается от обычной. Горячая вода приготавливается отдельно для каждой зоны. Главный стояк Т3 подает горячую воду в верхнюю часть зоны, где она распределяется по водоразборным стоякам, которые в нижней части зоны объединяются циркуляционным трубопроводом Т4, опускающимся в тепловой пункт. В тепловом пункте установлены водоподогреватели второй и первой ступеней. Их тепловая мощность регулируется клапаном 3.Циркуляционный трубопровод Т4, на котором нет обратного клапана, связан с дополнительным патрубком теплообменника поз. 1. Режим циркуляции возникает при отсутствии водоразбора или при незначительном расходе горячей воды, когда сопротивление трению при движении нагреваемой воды на участке межтрубной полости между близлежащими патрубками, обозначенными на рис. 19, а как Т3 и Т4,не превышает величины естественного давления в замкнутом циркуляционном контуре. При работе в этом режиме циркулирующая при естественном давлении вода подогревается в этом участке межтрубной полости и устремляется по подающему трубопроводу ГВС к водоразборным кранам. Пиковый режим наступает при увеличении расхода горячей воды в системе до значений, при которых величина гидравлических потерь на участке между патрубками, одинаково обозначенными Т3 на рис. 19,б, превысит величину естественного давления. В этом режиме подогретая в водоподогревателе вода устремляется к водоразборным кранам через оба патрубка, т.к. эти патрубки расположены рядом, температуры воды, входящей в систему через подающий и циркуляционный трубопроводы, будут близкими по значению. Испытания системы показали, что температура в циркуляционном трубопроводе не опускалась ниже 40°C при температуре в подающем трубопроводе 57°C. Применение модифицированного теплообменника ТТАИ дает возможность обходиться без циркуляционногонасоса и не расходовать электроэнергию, повысить надежность системы и улучшить ее температурный режим в часы пик, сократить расход тепла на циркуляцию в ночное время и уменьшить потребление энергии повысительным водопроводным насосом. 4. Использование альтернативных источников тепловой энергии 4.1. Возможности электроэнергии как альтернативного источника тепла Электрическую энергию для теплоснабжения, как правило, применять не следует, потому что на выработку одного киловатта электрической мощности на самой совершенной электростанции расходуется в 2–2,5 раза больше топлива, чем нужно для производства одного киловатта тепловой мощности в самой плохом котле. Вместе с тем, в некоторых случаях использовать электроэнергию для выработки тепла целесообразно. 4.1.1. Приготовление пищи Количество тепла, используемого для приготовления пищи на газовой плите, намного превышает реальную потребность, и значительная часть энергии расходуется на нагревание воздуха в кухне. Кроме того, много газа вытекает через неплотности трубопроводов газоснабжения, которые прокладываются открыто по фасадным стенам жилых домов, где трудно выявить очаги коррозии. Современные электрические плиты практически всю энергию передают без потерь емкостям, в которых готовится пища. Кроме того, расходуемая на приготовление пищи электрическая энергия фиксируется электросчетчиками, что стимулирует ее рациональное потребление. Применение электрической энергии для приготовления пищи исключает возможность отравления жителей угарным газом, не способствует образованию углекислоты и водяных паров, что улучшает гигиенический режим квартир. Взрывы метана в электрифицированных кухнях станут невозможными. Этими факторами, а также бесперспективностью природного газа в будущем определяется рекомендация отказаться от использования газовых плит при проектировании жилых домов любой этажности. 4.1.2. Полотенцесушители Полотенцесушители, присоединенные к системе горячего водоснабжения, греют постоянно, в то время как потребность в обогреве ванной комнаты или в просушивании вещей возникает периодически. Электрический полотенцесушитель будет включаться жителями по мере необходимости, и в течение большей части времени он будет отключен.Электроэнергия для обогрева будет учитываться электросчетчиком и расходоваться рационально. Система ГВС, не обремененная полотенцесушителями, будет потреблять за сутки на 10–15% меньше тепловой энергии, уменьшится мощность циркуляционных насосов ГВС, а циркуляционные трубопроводы будут смонтированы из труб меньшего диаметра. При проектировании новых зданий рекомендуется по согласованию с заказчиками проектов полотенцесушители, присоединенные к системам горячего водоснабжения или отопления не устанавливать, предусматривая возможность применения электрических полотенцесушителей. В ванных комнатах и совмещенных санузлах, примыкающих к наружным стенам, кроме электрических полотенцесушителей должны проектироваться отопительные приборы, присоединенные к системе отопления. 4.1.3. Ночные потребители электрической энергии 4.1.3.1. Особенности ночного потребления электроэнергии Ночью большая часть потребителей электроэнергии отключается, в то время как крупные электрогенераторы, особенно на ядерных реакторах, должны работать круглосуточно без остановки. Поэтому энергосистемы стимулируют ночное потребление электроэнергии посредством льготного тарифа, который действует от 23 до 6 ч. В отличие от других энергетических процессов, эффективность которых может быть оценена вполне точно, потому что при такой оценке используются физически точные критерии, эффективность процесса ночного потребления энергии изначально неопределенна, поскольку она зависит от ночных тарифов, не имеющих никакого отношения к физике. Ориентируясь при выборе источника тепла на ночные тарифы на электроэнергию, необходимо иметь в виду, что тарифы эти могут со временем повышаться. Повышение ночных тарифов может произойти, например, после сооружения гидроаккумулирующей электростанции. Сооружение нескольких крупных зданий с теплоаккумулирующим отоплением может снять остроту ситуации с ночными провалами графикаэлектропотребления, что повлечет за собой очередное повышение ночных тарифов. После появления электромобилей ночные тарифы вообще будут отменены. Вероятно, это произойдет не скоро, но ведь и жилые дома строятся на века. Вместе с тем, пока ночные тарифы действуют, их надо использовать, подключая к сетям электроснабжения различного рода электронагреватели. 4.1.3.2. Квартирные емкостные водоподогреватели Применение квартирных емкостных электрических водонагревателей имеет много преимуществ по сравнению с централизованной системой ГВС. Главное из них — сокращение потребления горячей воды. На Украине все еще действует изобильная норма потребления жителями горячей воды— 130 л на человека в сутки при приготовлении горячей воды в тепловом пункте. Эта чрезмерная норма не намного превышает фактическое потребление, в то время как норма суточного потребления воды, подогревающейся в квартирных газовых колонках, составляет всего 85 л на человека. В европейских странах действуют еще более скудные нормы. Можно ожидать, что при подогреве воды в электрических водонагревателях каждый житель будет расходовать не более 70 л в сутки. В этом случае, используя ночной тариф, можно понизить уровень платежей за горячую воду по сравнению с централизованной подачей. Задача шестая. Семья из четырех человек оплачивает ежемесячные счета за централизованную подачу горячей воды на сумму 48 грн. Требуется оценить возможные затраты семьи после установки квартирного емкостного электрического водонагревателя, потребляющего электроэнергию по ночному тарифу, который установлен на уровне 30% от обычного и составляет 0,047 грн/(кВтֹч). Суточное потребление горячей воды, подогретой в электрическом водонагревателе, не превысит 70 л на человека, или 280 л на всю семью. Для того, чтобы подогреть столько воды на 50°С, потребуется 280𣶢/860 = 16,3 кВтֹч электрической энергии в сутки. В течение месяца электрический счетчик насчитает 16,3 30 = 489 кВтֹч, а сумма платежа за горячую воду составит 489 0,047 = 23 грн. Таким образом, сумму платежа можно сократить на 25 грн/месяц. Квартирный электрический водонагреватель будет выгоден, даже если ночной тариф будет установлен на уровне 50% от обычного. Поэтому при проектировании нового жилого дома этот вариант рекомендуется предложить заказчику, который сможет оценить предложение с учетом сопоставления стоимостей квартирных водонагревателей и централизованной системы ГВС. Нужно при этом иметь в виду, что для возможности использования ночного тарифа в квартирах должны устанавливаться более дорогие электросчетчики. При установке одного миллиона квартирных электрических водоподогревателей можно сократить потребность в природном газе примерно на один млрд м³/год. 4.1.3.3. Ночные электрокотлы Можно сэкономить природный газ и деньги жителей, если в дополнение к обычному оборудованию газовой котельной или теплового пункта установить электрокотел для работы ночью по льготному тарифу. Задача седьмая. Крышная газовая котельная жилого дома тепловой мощностью 200 кВт потребляет 60 тыс.м³ природного газа в год, в т.ч. 14 тыс.м³ в ночные часы. Требуется оценить целесообразность установки в котельной дополнительного электрокотла для работы в ночное время. Природный газ отпускается по цене $105 за 1000 м³, а электроэнергия — по тарифу, который установлен на уровне 30% от обычного и составляет 0,047 грн/ кВтֹч. При сжигании 14 тыс.м³ природного газа с теплотворной способностью 8000 ккал/м³ в современных котлах, КПД которых не ниже 92%, в систему теплоснабжения жилого дома поступает: 14 000 � 㥘,92 = 103 ּ 106 ккал. Для выработки такого количества тепловой энергии в электрокотле нужно израсходовать: 103 � � = 120 тыс. кВтֹч электроэнергии. При оплате этого количества по ночному тарифу сумма платежей составит: 120 � 㥘,047 = 5640 грн/год. Стоимость платежей за природный газ при валютном курсе $1 = 5,05 грн составила бы 14 � 㥝,05 = 7423 грн. Таким образом, экономия затрат составит 7423 – 5640 = 1783 грн в год. Задача восьмая. Тепловой пункт здания мощностью 800 кВт потребляет 1500 Гкал/ч в год, в т.ч. 400 Гкал в ночные часы. Требуется оценить целесообразность установки в ИТП электрокотла для работы в ночное время. Тепловая энергия отпускается по цене 90 грн за 1 Гкал, а электроэнергия— по тарифу, который установлен на уровне 30% от обычного и составляет 0,047 грн/ кВт ˙ч. При выработке 400 Гкал в электрокотле будет израсходовано 400 𣵺⁶/860 = 465𣵺³ кВт ˙ч, а сумма платежей составит: 465 � 㥘,047 = 21 850 грн. Стоимость платежей за тепловую энергию составит: 90 � = 36 000 грн. Экономия составит: 36000 – 21850 = 14150 грн/год. Примеры показывают, что при тарифах, действующих в начале 2006 г., применение ночных электрокотлов бесспорно выгодно. Еще выгоднее это будет тогда, когда природный газ начнут отпускать по мировым ценам, а ко времени, когда газ исчезнет из газопроводов, электрокотлы, заранее установленные в газовых котельных и тепловых пунктах, присоединенных к централизованным системам теплоснабжения от газовых котельных, послужат смягчению кризисной ситуации. Нужно лишь обеспечить невозможность их включения днем, чтобы исключить аварии в системах электроснабжения. При установке ночных электрокотлов мощностью 1 млн кВт можно сократить потребность в природном газе на 250 млн м³/год. 4.1.3.4. Теплоаккумулирующий пол с кабельным подогревом Установлено [9], что тепловая инерция должным образом устроенного пола при кабельном его подогреве в течение семи ночных часов может оказаться достаточной для круглосуточного отопления помещения, температура которого при этом будет колебаться в допустимых диапазонах. Колебания температур в каждом помещении должны быть рассчитаны в процессе проектирования. Расчетами должно быть также установлено, что температура поверхности пола к 6 ч утра не превысит нормативного уровня 27°С.

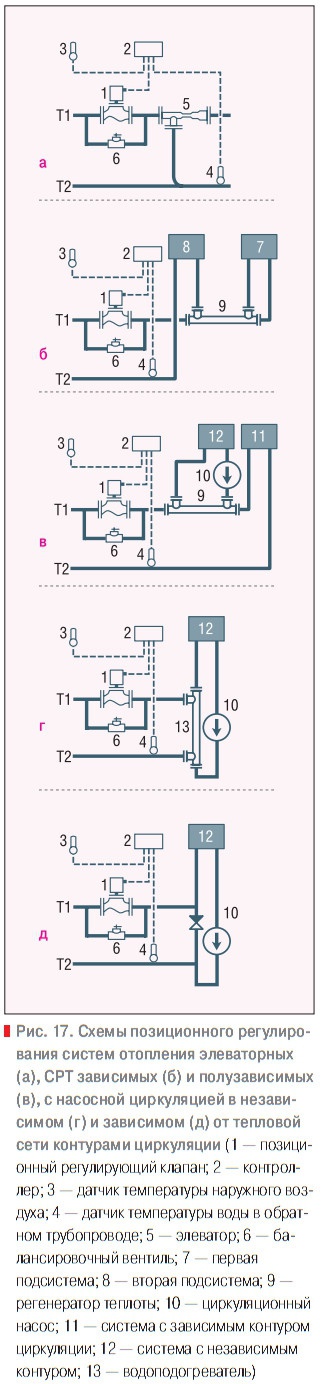

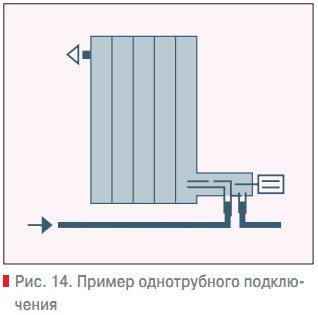

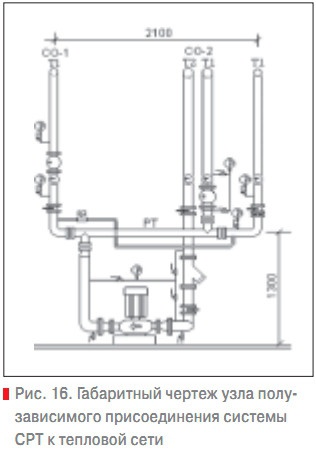

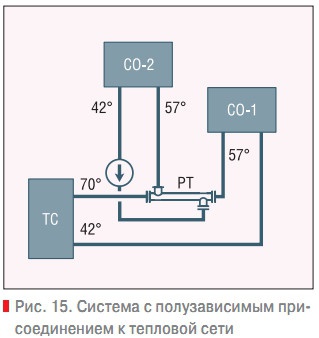

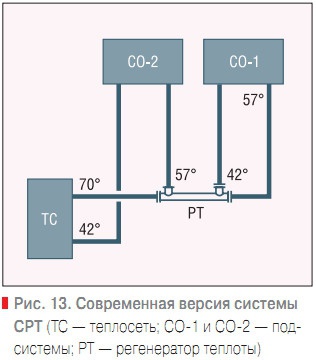

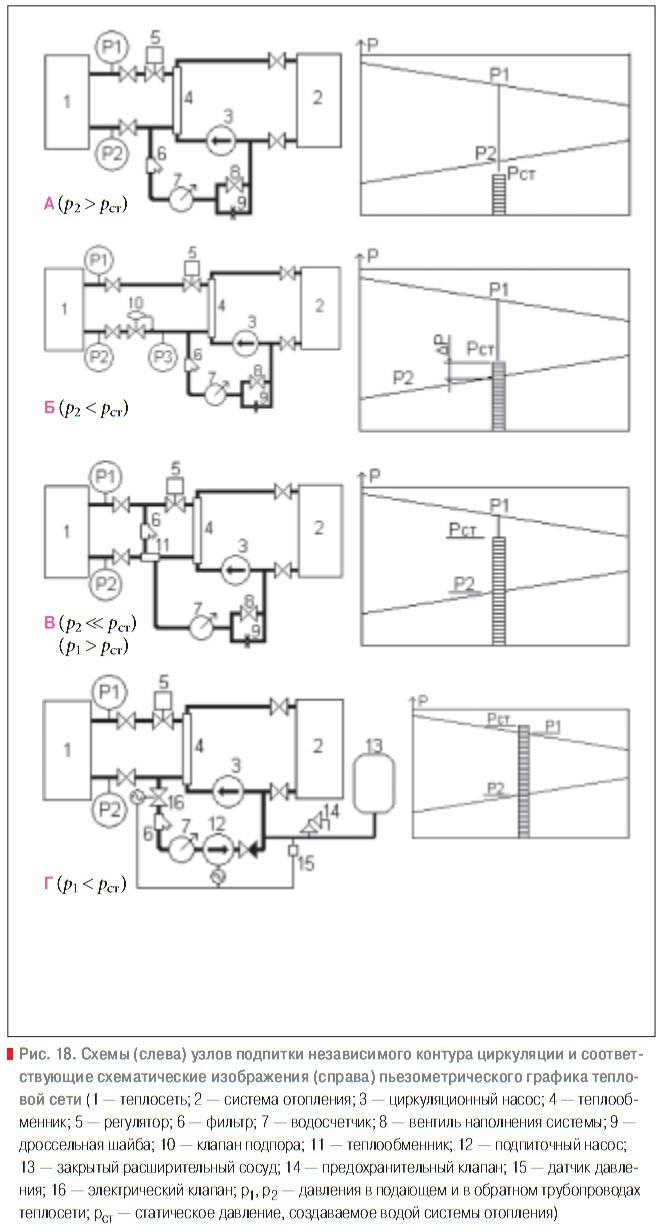

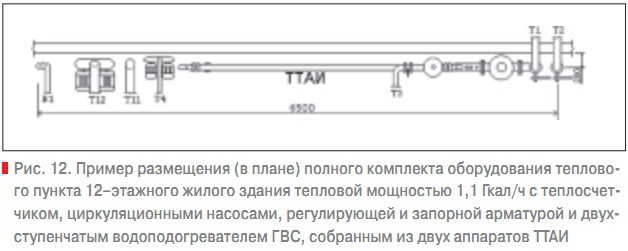

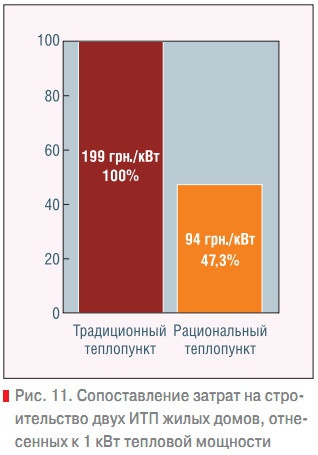

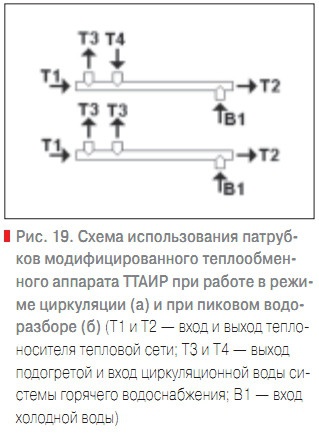

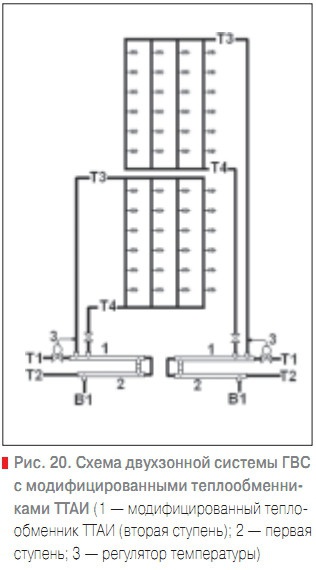

* Продолжение. Начало — в№7–8/2006.Пособие разработано в рамках программы Киев ЗНИИЭП по разработке серии пособий по проектированию к ДБН В.2-2-15–2005 «Жилые здания.Основные положения». Рассматриваемые в этом Пособии нетрадиционные подходы к решению некоторых технических задач, связанных с энергосберегающими системами инженерного оборудования,могут быть интересны специалистам безотносительно к нормативам, действующим сегодня в России и Украине. ** На схеме показаны реальные параметры теплоносителя, характерные для большей части отопительного сезона. Нет никакого смысла обозначать так называемые «расчетные параметры 150–70°C», которые находятся далеко за пределами возможных значений температур. ***Марка ТТАИР присваивается теплообменному аппарату ТТАИ в том случае, когда греющая вода проходит по трубкам, а нагреваемая вода — по межтрубной полости.Теплообменники ТТАИР рекомендуется применять в качестве водоподогревателей ГВС.
