VENTUS Compact TOP

1745 0
18:23 10 March 2022

Установки VENTUS Compact TOP доступны в стандарте Plug& Play и в 3 типоразмерах с расходом воздуха от 1250 м³/ч до 4000 м³/ч.

Устройства реализуют функции вентиляции с энергоутилизацией и фильтрацией воздуха, а также функции нагревания, охлаждения и осушения.

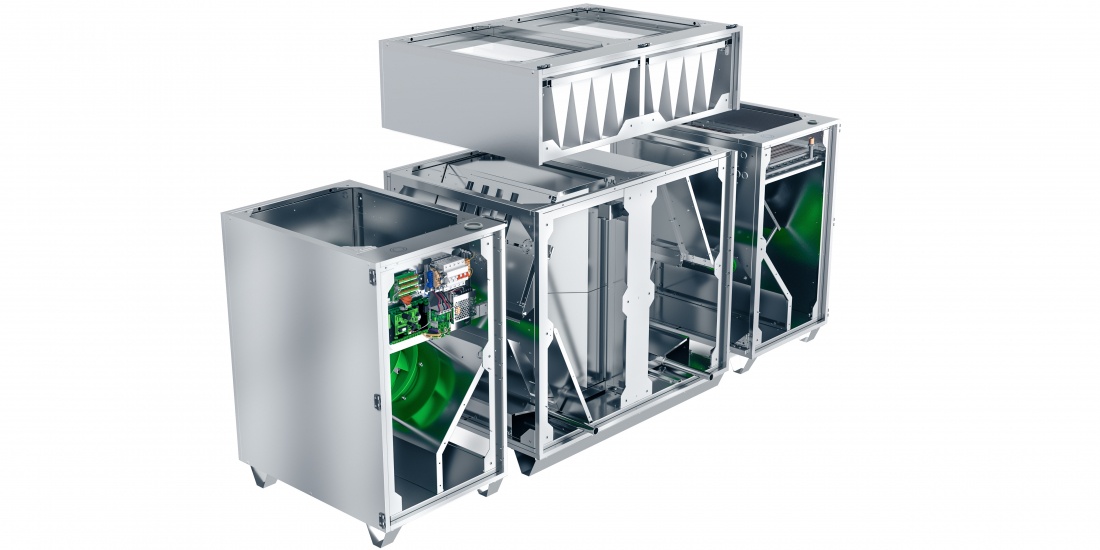

Агрегат состоит из гексагонального противоточного рекуператора, вентиляторов с ЕС-двигателями, интегрированной автоматики, секции фильтров (Mini-Pleat или карманных), а также водяного нагревателя в качестве опционального элемента.

Для удобства обслуживания инспекционные панели вентиляторных секций и фильтров оснащены петлями.

Агрегаты типоразмера VVS023c — поставляются в двух секциях

Агрегаты типоразмеров VVS033c и VVS043c — поставляются в четырех секциях

Габариты агрегатов

Агрегаты VENTUS Compact TOP разработаны как компактные вентиляционные агрегаты с подключением вентиляционных каналов сверху.

Такое решение незаменимо при:

  • ограниченном пространстве технического помещения;
  • отсутствии места для размещения вентиляционных каналов фронтального подключения;
  • отсутствии доступа сбоку или с тыльной стороны агрегата.

Ширина устройств — 88 см, что позволяет перемещать их через дверной проем шириной 90 см.

Корпус

  • Корпус агрегатов VENTUS Compact TOP изготовлен из сэндвич-панели 40 мм, заполненной минеральной ватой, покрытой с двух сторон стальным листом ALZN/ZN и обеспечивающей отличные акустические свойства и коррозионную стойкость.
  • В результате использования конструктивных решений корпуса достигнуты высокие параметры по классификации EN 1886: T2, TB3, L1, D1, F9.

Новый стандарт электрических соединений

  • Электрические и пневматические подключения между секциями вентиляторов и базовой секцией реализованы с помощью разъемов быстрого соединения, что уменьшает риск ошибок при подключении, а также сокращает время монтажа до минимума.
  • Кабельные подключения исполнительных механизмов и измерительных приборов (сервоприводы воздушных клапанов, датчики) осуществляются через разъемы. Обеспечен легкий доступ к встроенному щиту управления и его компонентам.

Удобство

  • Секции вентиляторов и фильтров оснащены инспекционными панелями на петлях.
  • Устройства поставляются в стандарте Plug & Play, элементы автоматики подключены, настроены и готовы к работе — пользователи могут легко запустить их без специалистов службы сервиса.
  • Планшет HMI или пульт управления HMI Advanced позволяют удобно управлять устройствами.

Энергоэффектиность

  • Высокоэффективный противоточный рекуператор с эффективностью до 90%.
  • Тихие и высокопроизводительные вентиляторы типа PLUG c ЕС-двигателями класса IE4.
  • Плавное регулирование байпаса энергоутилизатора в холодный период года для защиты теплообменника от замерзания конденсата, а в остальное время для плавного регулирования мощности утилизации энергии.

Опциональные элементы

  • Агрегат изготавливается с водяным нагревателем или без него.
  • Доступны опциональные элементы: воздушный клапан, гибкая вставка, канальный электрический нагреватель, канальный охладитель.
