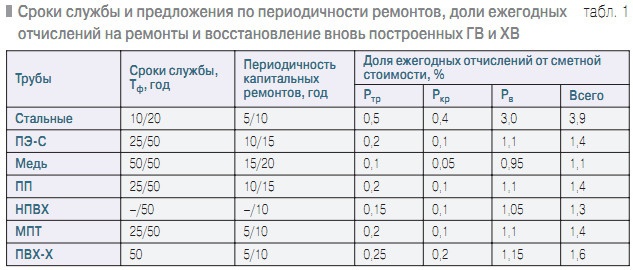

Совершенно другая ситуация с монтажом и последующей эксплуатацией внутренних водопроводов (далее ВВ) складывается в настоящее время. Зачастую получается так, что вместо внутренних трубопроводов из одного материала (стали) появляются трубопроводы из нескольких материалов. К примеру, в одном и том же здании наличествуют трубы в ГВ— из ПЭ-С (сшитого полиэтилена [1], срок службы которого в горячем водопроводе СНиПом определен в 25 лет, а в ХВ — из ПП (полипропилена [2], срок службы в холодном водопроводе которого СНиПом определен в 50 лет (табл. 1). Правда, следует иметь в виду, что есть такие трубы, которые могли бы с успехом служить все 50, а иногда и более лет и в ГВ, и в ХВ. Это медные (Мд) трубы. Медные трубы собираются, например, на капиллярной пайке и/или на компрессионных соединениях [3] и слесарю-сантехнику не потребуется ни сварка, ни склейка. Утверждать, однако, что следует использовать медные трубопроводы одновременно и в ГВ, и в ХВ повсеместно, опираясь только на, хотя и очень важный, но все же один аргумент, будет не совсем правильно. Для того чтобы отдать предпочтение какому-либо трубному материалу или их совокупности, надо проанализировать целый ряд аргументов, которые должны касаться всех указанных материалов, в т.ч. стали, и обязательно применительно к ГВ и ХВ. Сделать это весомо возможно только в рамках вариантного технико-экономического обоснования применения труб [6] из какого-либо одного материала или из нескольких в оптимальных сочетаниях (табл. 2) для устройства и ГВ, и ХВ. К сожалению, методики проведения таких обоснований для ВВ на сегодня нет. Мы предлагаем один из подходов, который позволяет выбрать оптимальный вариант устройства ВВ на основании технико-экономического обоснования [7] применения нескольких конкурирующих между собой трубных изделий как из металлов, так и из полимерных (металлополимерных) материалов для малоэтажных и высотных зданий (естественно, с учетом необходимости устройства противопожарных водопроводов и зонирования трубопроводных сетей). Согласно этой методики сравниваются экономические факторы, которые должны определяться заранее для каждого i-го варианта — Э1, Э2, Э3, …, Э11, Э12 устройства ВВ. В тех случаях, когда выбор какого-либо из вариантов устройства ВВ нужно сделать по желанию заказчика, тогда необходимость в сравнении Эi с Э1, естественно, отпадает. Экономический фактор Э1 служит оценкой Эб базового варианта. Базовый вариант включает ВВ, смонтированные из стальных труб. Наработан богатый опыт их эксплуатации в течение длительного времени. По ним имеются достаточный статистический материал и соответствующие нормативы для того, чтобы получить в наибольшей степени адекватный реальному состоянию дел показатель их технико-экономического фактора. Этого нельзя сказать, к сожалению, о других 10–11 вариантах. Для них многое придется принимать с определенной долей вероятности, а после накопления статистических данных впоследствии нормировать. После сравнения экономических факторов предпочтение следует отдавать варианту устройства ВВ, для которого Эi будет иметь минимальное значение. Технико-экономический фактор устройства ВВ Эi = ∑Пj, (1) где Пj— приведенные затраты на каждый j-й ВВ (Пгв — ГВ и Пхв — ХВ). Приведенные затраты на ГВ: Пгв =Псгв + Пэгв, (2) на ХВ: Пхв =Псхв + Пэхв, (3) где Псгв и Псхв— составляющие приведенных затрат на строительство ГВ и ХВ; Пэгви Пэхв— составляющие приведенных затрат на эксплуатацию ГВ и ХВ. Составляющую приведенных затрат на строительство, на ГВ: Псгв = [(Цгв + Стгв)КомгвКзсгв + Смгв + Нгв]КпнгвКсмгв, (4) на ХВ: Псхв = [(Цхв + Стхв)КомхвКзсхв + Смхв + Нхв]КпнхвКсмхв, (5) где Цгв и Цхв — расходы на приобретение труб для устройства ГВ и ХВ в оптовых ценах; Стгв и Стхв — расходы на транспортировку труб для устройства ГВ и ХВ до места строительства; Комгв и Комхв — коэффициенты, учитывающие отходы труб при монтаже ГВ и ХВ, в отсутствии точных данных можно принимать эти коэффициенты ≈1,02; Кзсгв и Кзсхв — коэффициенты, учитывающие заготовительно-складские расходы на трубы, используемые при монтаже ГВ и ХВ, в отсутствии точных данных можно принимать эти коэффициенты ≈1,02; Смгв и Смхв — расходы на производство монтажных работ при устройстве ГВ и ХВ (подготовительные работы, сборка соединений, проведение гидравлических испытаний и др.); Нгв и Нхв — накладные расходы строительных организаций на производство строительно-монтажных работ при устройстве ГВ и ХВ; Кпнгв и Кпнхв — коэффициенты, учитывающие плановые накопления строительных организаций на производство строительно-монтажных работ при устройстве ГВ и ХВ, в отсутствии точных данных можно принимать эти коэффициенты ≈1,06; Ксмгв и Ксмхв — коэффициенты, учитывающие переход от сметной стоимости к полной стоимости устройства ГВ и ХВ, в отсутствии точных данных можно принимать эти коэффициенты ≈1,15–1,3. Расходы на транспортировку труб для устройства ГВ и ХВ определяются согласно используемым схемам доставки их к месту проведения строительно-монтажных работ по тарифам на перевозку грузов (автомобилем либо по железной дороге с учетом затрат на такелажные работы при погрузке-разгрузке, наценок на сбыт и т.п.). Расходы на производство работ Смгв и Смхв (подготовительные работы, сборку соединений, проведение испытаний и др.), отнесенные к расчетной единице длины ГВ и ХВ, допускается определять по единым районным единичным расценкам (ЕРЕР) и укрупненным сметным нормам (УСН). Накладные расходы Нгв и Нхв строительных организаций, производящих работы по устройству ГВ и ХВ: Нгв = φ(Созгв + Сэмгв), (6) Нхв = φ(Созхв + Сэмхв), (7) где Созгв и Созхв — расходы на основную заработную плату рабочих, занятых на производстве работ при устройстве ГВ и ХВ; Сэмгв и Сэмхв — расходы на эксплуатацию механизмов и средств малой механизации, используемых в процессе монтажа ГВ и ХВ; φ— коэффициент (φ= 0,47). В отсутствии точных данных можно принимать накладные расходы в размере 0,16 от суммы прямых затрат на устройство ГВ и ХВ (основной зарплаты рабочих, затрат на эксплуатацию механизмов и средств малой механизации, стоимости труб и др. материалов). Составляющие приведенных затрат на эксплуатацию ГВ, Пэгв и ХВ, Пэхв должны учитывать комплекс приведенных к моменту ввода их в действие расходы на текущие и капитальные ремонты, техническое обслуживание, восстановление изношенных труб при последующей эксплуатации. Расходы на эксплуатацию для ГВ: Пэгв = (Птргв + Пкргв + Птогв + Пвгв)Кобщгв + Пэлгв, (8) для ХВ: Пэхв = (Птрхв + Пкрхв + Птохв + Пвхв)Кобщхв + Пэлхв, (9) где Птргв и Птрхв — расходы на текущие ремонты ГВ и ХВ; Пкргв и Пкрхв— расходы на капитальные ремонты ГВ и ХВ; Птогв и Птохв — расходы на техническое обслуживание ГВ и ХВ; Пвгв и Пвхв — расходы на реконструкцию ГВ и ХВ; Пэлгв и Пэлхв — затраты на электроэнергию, расходуемую на преодоление потерь напора в ГВ и ХВ; Кобщгв и Кобщхв — коэффициенты, учитывающие общие эксплуатационные затраты (на содержание аварийных служб, административно-управленческого аппарата, технику безопасности и прочие расходы) на ГВ и ХВ. Расходы на текущие ремонты для ГВ: (10) для ХВ: (11) где Стргв и Стрхв — среднегодовые расходы на текущий ремонт ГВ и ХВ; tгв и tхв — год эксплуатации ГВ и ХВ; Тфгв и Тфхв — расчетные сроки службы ГВ и ХВ (см. табл. 1); Енпгв и Енпхв — нормативы приведения сравниваемых вариантов устройства ГВ и ХВ к одному моменту времени, в отсутствии нормируемых значений можно принимать значение равным 0,1. Расходы на текущее обслуживание для ГВ: (12) для ХВ: (13) где Стогв и Стохв — среднегодовые затраты на техобслуживание ГВ и ХВ. Расходы на капремонты для ГВ: (14) для ХВ: (15) где Скргв и Скрхв — расходы на проведение i-го капитального ремонта ГВ и ХВ; Ткргв и Ткрхв — время от начала эксплуатации до i-го капитального ремонта ГВ и ХВ, определяемое сроком их службы; niгв и niхв — число капитальных ремонтов систем горячего и холодного водоснабжения за период их функционирования. Расходы на восстановление для ГВ: (16) для ХВ: (17) где Свгв и Свхв — расходы на прокладку ГВ и ХВ взамен отслуживших свой срок; Тэгв и Тэхв — время от начала эксплуатации до j-й полной замены, определяемое сроком службы реконструированных ГВ и ХВ; njгв и njхв — число полных замен ГВ и ХВ в течение расчетного периода. Среднегодовые затраты на текущий ремонт для ГВ: Стргв =ПсгвРтргв, (18) для ХВ: Стрхв =ПсхвРтрхв, (19) где Псгв и Псхв — сметная стоимость ГВ и ХВ; Ртргв и Ртрхв — доли ежегодных отчислений, % сметной стоимости на текущие ремонты ГВ и ХВ (см. табл. 1). Среднегодовые затраты на техническое обслуживание для ГВ: Стогв =НчгвФзпгв , (20) для ХВ: Стохв =НчхвФзпхв, (21) где Нчгв и Нчхв — нормативная численность обслуживающего персонала на 1 км ГВ и ХВ; Фзпгв, Фзпхв — годовой фонд заработной платы с начислениями, приходящийся на одного рабочего, эксплуатирующего ГВ и ХВ. Среднегодовые затраты на капитальный ремонт для ГВ: Скргв =ПсгвРкргв, (22) для ХВ: Скрхв =ПсхвРкрхв, (23) где Ркргв и Ркрхв — доли ежегодных отчислений, % от сметной стоимости ГВ и ХВ, на их капитальный ремонт (см. табл. 1). Среднегодовые затраты на восстановление для ГВ: Свгв =ПсгвРвгв, (24) для ХВ: Свхв =ПсхвРвхв, (25) где Рвгв и Рвхв — доли ежегодных отчислений на восстановление ГВ и ХВ, % от их сметной стоимости (см. табл. 1). Приведенные затраты на электроэнергию, расходуемую на преодоление потерь напора в ГВ: Пэлгв = Сэлгв(μгв + μогвСгв), (26) в ХВ: Пэлхв = Сэлхв(μхв + μохвСхв), (27) где Сэлгв и Сэлхв — годовые затраты на электроэнергию для преодоления потерь напора в ГВ и ХВ; μгв и μхв — коэффициенты приведения к одному сроку разновременных затрат на ГВ: (28) на ХВ: (29) где μгв и μхв — коэффициенты приведения дополнительных затрат на электроэнергию в результате возрастания гидравлического сопротивления в ГВ и ХВ в процессе эксплуатации. При отсутствии нормируемых значений коэффициентов можно принимать: для пяти лет эксплуатации — 23; 10 лет— 56,6; 20 лет — 97,6; 30 лет — 125,7; 40 лет — 143,7; 50 лет — 154,6; Сгв и Схв— коэффициенты, учитывающие увеличение гидравлических сопротивлений в ГВ и ХВ, вызванное явлениями коррозионного отложения или обрастания внутренних поверхностей трубопроводов. При отсутствии таких явлений коэффициенты принимаются равными 0. Годовые затраты на электроэнергию для преодоления потерь напора в ГВ: (30) в ХВ: (31) где Qpгв, Qpхв — расчетные расходы горячей и холодной воды, м3/с, подаваемой по трубопроводам ГВ и ХВ; σ— сметная стоимость 1 кВт ˙ч электроэнергии (руб.), используемая для перекачки воды насосами; λгв и λхв — длина трубопроводов ГВ и ХВ, м; h — потери напора, м/м, должны определяться путем гидравлического расчета ГВ и ХВ с учетом показателей гидравлического сопротивления как труб [8], так и соединительных частей [9]; Ксгв и Ксхв — коэффициенты, учитывающие сезонные перерывы в работе, для ГВ — продолжительность ремонта (которая иногда бывает более 20 дней) и ХВ; ηгв и ηхв— КПД насосов, обслуживающих ГВ и ХВ. Выводы На основании рассмотренных положений об устройстве и эксплуатации внутренних водопроводов можно сделать следующие выводы. 1. Для минимизации затрат на устройство и эксплуатацию внутренних водопроводов по предлагаемой методике, включающей математические формулы, символы которых обозначают отдельные факторы, влияющие на затраты, необходимо рассматривать все разрешенные к применению и имеющиеся на рынке трубные изделия как отечественных, так и зарубежных производителей. 2. Минимизацию следует проводить с охватом значений всех факторов, влияющих на затраты по устройству и эксплуатации внутренних водопроводов— стоимость трубных изделий, включая расходы на транспорт, монтаж, эксплуатацию, электроэнергию, и ремонт с обязательным учетом долговечности горячих и холодных водопроводов, вводя их для этого в расчетные формулы. Значения факторов, которые не нормированы, следует принимать, используя экспертные оценки специалистов. 3. Необходимо продолжить разработку нормативов, сбор и обобщение статистических данных по устройству и эксплуатации систем горячего и холодного водоснабжения из различных труб и впоследствии подготовить обобщенные материалы, нормирующиезначения принятых априори значения отдельных факторов.

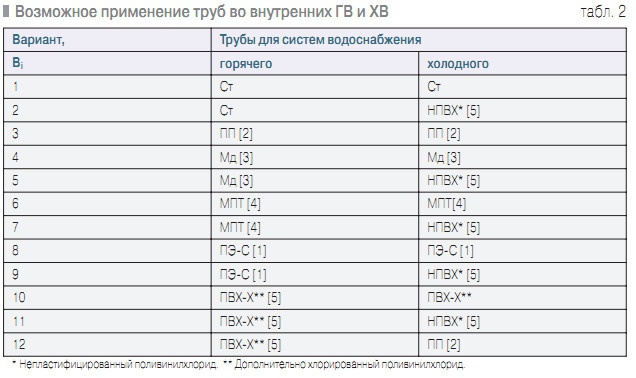

1.СП 41-109–2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена». 2.СП 40-101–96 «Проектирование и монтаж трубопроводов из полипропилена «Рандом сополимер». 3.Свод правил по проектированию и монтажу «Проектирование и монтаж трубопроводов систем водоснабжения и отопления из медных труб». СП 40-102–2005. 4.СП 40-103–98 «Проектирование и монтаж трубопроводов систем холодного и горячего водоснабжения с использованием металлополимерных труб». 5.Свод правил по проектированию и строительству «Проектирование имонтаж трубопроводов систем водоснабжения и канализации из полимерных материалов». Общие требования. СП 40-102–2000. 6.Дмитриев А.Н.,Отставнов А.А.,Ионов В.С. К минимизации затрат на устройство и эксплуатацию внутренних напорных трубопроводов. «Сантехника»,№3/2005. 7.Ромейко В.С.,Отставнов А.А.,Устюгов В.А. и др. Справочные материалы.Пластмассовые трубы в строительстве.—Ч. 2.Строительство трубопроводов.Эксплуатация и ремонт трубопроводов. М.: ВАЛАНГ, 1997. 8.Отставнов А.А.,Ионов В.С.Особенности гидравлического расчета полимерных и металлических трубопроводов внутренних систем горячего водоснабжения. «Сантехника»,№3/2003. 9.Отставнов А.А.,Ионов В.С.Особенности гидравлического сопротивления соединений внутренних напорных трубопроводов. «Сантехника», №6/2003.
