Тригенерация от Bosch

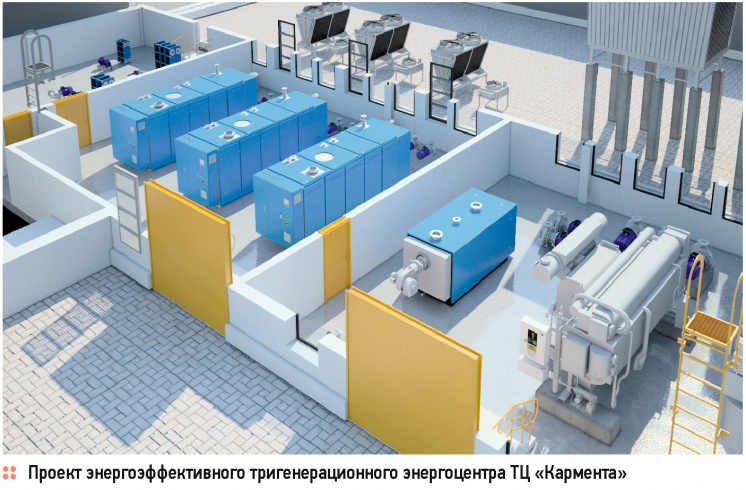

На сегодняшний день в России уже реализовано несколько подобных проектов. В частности, в Москве системами тригенерации оборудованы Корпоративный университет Сбербанка и недавно построенный стадион «Спартак». Есть и региональные примеры. Так, определённый интерес вызывает тригенерационный энергоцентр крупного торгового центра в Перми, возводимого группой компаний «Кармента».

Строительство пятиэтажного торгового центра на улице Карпинского началось в 2013 году, сдача планируется в начале 2016 года. Общая площадь объекта составляет 29 тыс. м². Необходимое расчётное энергопотребление торгового центра по электричеству составляет 1500 кВт, по теплу — 2700 кВт, по холоду — 1800 кВт.

Для обеспечения энергоснабжения данного объекта проектной организацией ООО «Энергопланнер» были выбраны газопоршневые установки Bosch CHP CE 400 NA мощностью 400 кВт в сочетании с абсорбционными чиллерами LG.

При работе газопоршневой (ГПУ) или газотурбинной (ГТУ) установки с 1 кВт вырабатываемой электроэнергии есть возможность получать от 1 до 2 кВт тепловой энергии в качестве горячей воды. В торговых центрах электрическая нагрузка достаточно равномерная в течение года, а потребность в холоде сопоставима с активной электрической мощностью. Из горячей воды с помощью АБХМ получаем холод со средним коэффициентом 0,75. Таким образом, в зависимости от типа энергоустановок, с их тепла можно получить от 50 до 100 % необходимого холода. В итоге получается чрезвычайно энергоэффективная система. Недостаток тепла, а также резерв обеспечивается обычными водогрейными котлами, КПД которых близок к 99 %.

При разработке принципиальной схемы холодоснабжения рассматривалось использование как парокомпрессионных, так и абсорбционных чиллеров. Выбор был сделан в пользу второго варианта в силу его преимущества как по эксплуатационным, так и по капитальным затратам.

Абсорбционные чиллеры являются экономичными и экологически безвредными. Они просты, надёжны и не имеют в своей конструкции насосы. Их общая термическая эффективность высока — вплоть до 86 %, часть из которой (до 40 %) приходится на электрическую энергию. В тригенераторах на базе двигателей внутреннего сгорания могут использоваться как одноступенчатые, так и двухступенчатые системы. Поскольку когенерационные схемы производят тепло, как правило, в форме тепловой энергии воды, одноступенчатая система является более предпочтительной. Наряду с простотой, подобная схема позволяет утилизировать больше тепла.

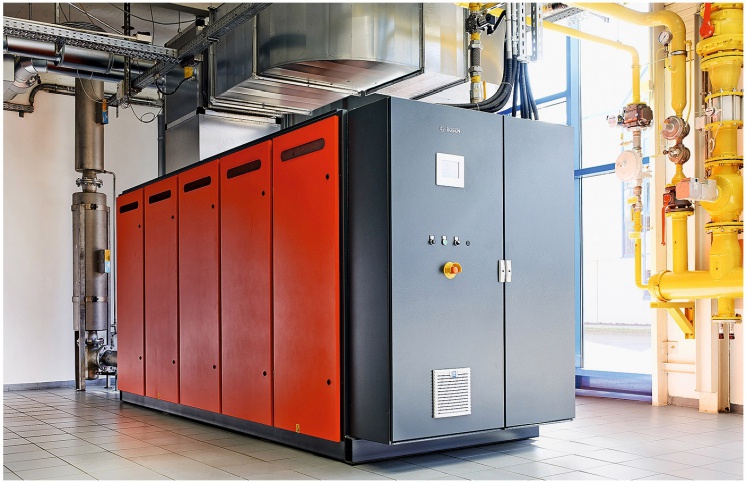

Для обеспечения энергоснабжения объекта проектной организацией были выбраны газопоршневые установки Bosch CHP CE 400 NA мощностью 400 кВт в сочетании с абсорбционными чиллерами LG

Одноступенчатые установки на бромиде лития работают на горячей воде низкой (до 90 °C) температуры, тогда как двухступенчатым абсорбционным системам необходимо тепло при температуре около 170 °C, свойственное пару. Одноступенчатая абсорбционная система на бромиде лития способна охлаждать воду до температуры 6-8 °С и имеет коэффициент преобразования холода к теплу около 0,7. Коэффициент преобразования двухступенчатой системы составляет около 1,2. Итак, абсорбционные системы обеспечивают мощность охлаждения, равную 0,7-1,2 мощности, получаемой от источника тепла. При подключении к тригенераторной установке компрессорных холодильных установок можно получить температуры ниже 0 °C.

Характерными чертами тригенерационных установок являются:

• экономичность (для выработки холода используются излишки тепла);
• минимальный износ (простая конструкция АБХМ);
• малошумность;
• экологичность (вода используется в качестве хладагента);
• высокий КИТ.

Абсорбционные холодильные машины (АБХМ) производят охлаждённую воду при использовании двух веществ (например, воды и бромистолитиевой соли), находящихся в термическом равновесии, которые разделяются путём нагрева, а затем снова воссоединяются путём отвода тепла. Целенаправленный подвод и отвод тепла в условиях вакуума при переменном давлении (примерно 8 и 70 мбар) создаёт дисбаланс веществ, таким образом принудительно подвергая их десорбции или абсорбции. Для производства охлаждённой воды в диапазоне температур от 6 до 12 °C обычно используется вода (хладагент) и бромистолитиевая соль (абсорбент). Для выработки низкотемпературного холода до -60 °С используется аммиак (хладагент) и вода (абсорбент).

Особенностью абсорбционных холодильных машин является использование для сжатия паров хладагента не механического, а термохимического компрессора.

Выбор газопоршневой установки осуществлялся по совокупности множества параметров, среди которых рассматривались различные ресурсные показатели, стоимость технического обслуживания, технико-динамические характеристики.

По сравнению с альтернативными вариантами установки Bosch продемонстрировали ряд преимуществ, среди которых более высокий коэффициент полезного действия, составивший 38,5 %, более высокая скорость нагружения и разгружения (40 %), а также более высокие ресурсные показатели до капитального ремонта (44 тыс. часов). Также их значительным преимуществом явилось высокое качество энергоснабжения — автоматически регулируемый показатель cos(qp) с возможностью регулирования подачи реактивной мощности в сеть.

Всего на объекте планируется установить три ГПУ мощностью по 400 кВт и две абсорбционные машины, одна из которых будет оснащена горелочным устройством. Для покрытия пиковых нагрузок теплопотребления планируется установка газового котла Buderus. Также специально для данного проекта в Германии был спроектирован каскадный шкаф управления MMS для обеспечения аварийного режима работы. Что касается экономических показателей проекта, то совокупные капитальные затраты составят порядка 85 млн рублей при сроке окупаемости в пять лет.

Необходимо отметить, что данный проект в сфере тригенерации явился пилотным для компаний-поставщиков оборудования и потребовал решения ряда сложных задач. В частности, определённое время потребовалось для подготовки и получения необходимой документации, проведения обучения для проектной организации, решения вопросов сервисного обслуживания.

«Это знаковый проект, как для нас, так и для компании LG в России. Реализация подобных проектов помогает в полной мере продемонстрировать преимущества технологии тригенерации и качество предлагаемых решений», — комментирует Дмитрий Николаенко, руководитель направления мини-ТЭС компании «Бош Термотехника».
