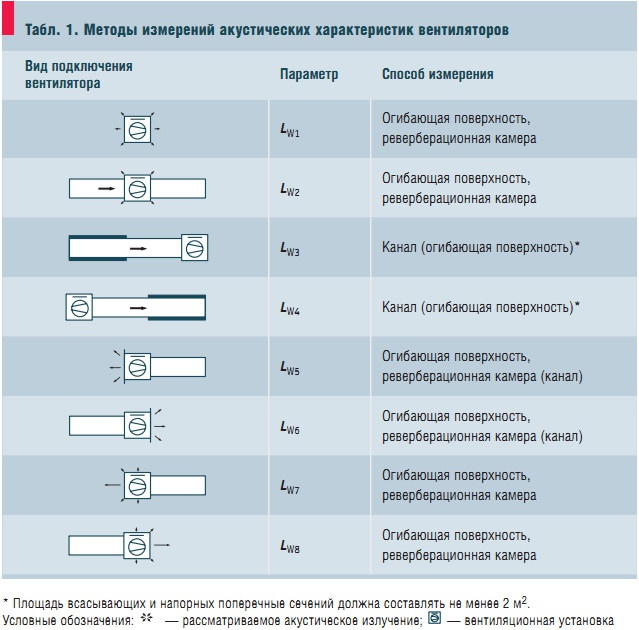

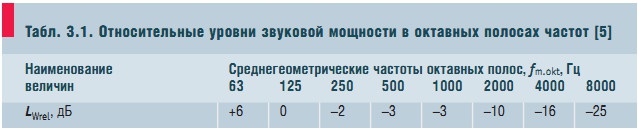

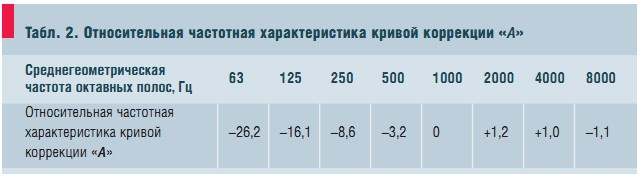

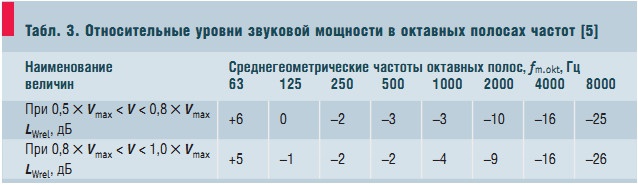

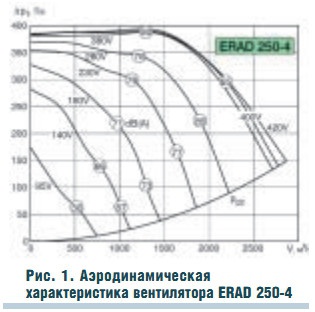

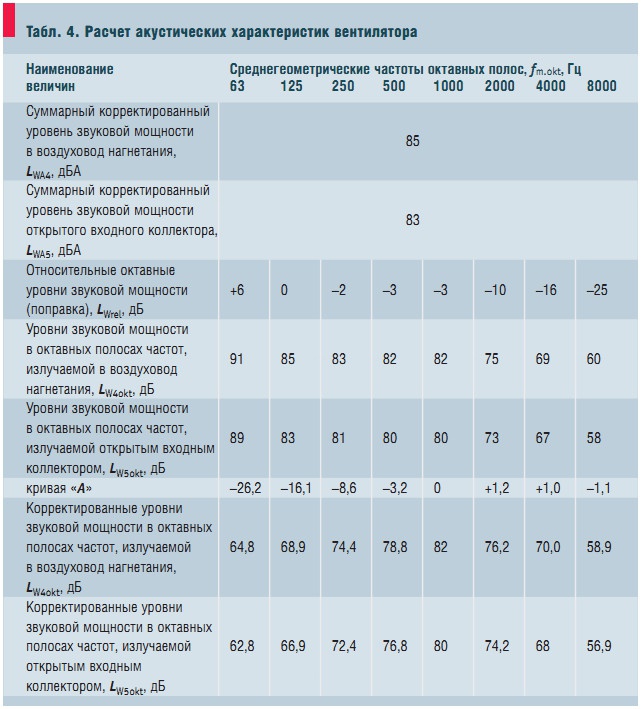

Для правильной оценки акустических параметров вентилятора необходимо иметь шумовые (акустические) характеристики, определение которых предусматривается действующими стандартами и техническими условиями на вентиляторы. Шумовые характеристики вентиляторов определяются по ГОСТ 12.2.028–84 и должны быть указаны в паспортах и каталогах вентиляционного оборудования, а при их отсутствии должны рассчитываться по данным, приведенным в разделе 8 [2]. Для вентилятора как источника шума характерно существование трех независимых путей распространения шума: по воздуховодам на всасывании и нагнетании и через стенки корпуса в пространство, окружающее вентилятор (вокруг вентилятора). Акустические характеристики для указанных случаев задаются, как правило, в виде графиков или таблиц, в которых отражаются октавные уровни звуковой мощности. Обычно у проектировщиков не возникает проблем при использовании шумовых характеристик вентиляторов российского производства. Однако, возникают вопросы при замене российского оборудования на оборудование европейских производителей и при сравнении характеристик. На примере акустических характеристик вентиляторов концерна «Rosenberg Ventilatoren GmbH» рассмотрим особенности представления акустических характеристик европейскими производителями вентиляционного оборудования. Во-первых: у вентиляторов различаются уровни акустической мощности от LW1 до LW8 (табл. 1), поэтому в каталогах описаны как методы измерения, так и виды подключения [5]. Во-вторых: чаще всего встречающиеся в каталогах сведения это уровень звуковой мощности, измеренный по кривой «А» (корректированный уровень звуковой мощности, например, LWA4). В этом случае при расчете шумоглушителей и сравнении акустических характеристик вентиляторов необходимо учитывать поправки кривой коррекции «А» (табл. 2). В-третьих: для расчета октавных уровней звуковой мощности задаются соответствующие корректирующие величины LWrel. Уровни звуковой мощности вентилятора в октавных полосах частот (необходимые для расчета шумоглушителей) определяются по зависимости LWokt = LWA + LWrel, дБ, где LWrel — относительные уровни звуковой мощности в октавных полосах частот (поправка, учитывающая распределение звуковой мощности вентилятора по октавным полосам частот), определяемые по данным производителя в каталоге). В-четвертых: уровни звуковой мощности вентиляторов при различных видах подключения пересчитываются относительно данных, приведенных в каталоге для одного вида подключения, например, LWA4. Сведения для такого пересчета приводятся в каталоге. В-пятых: при определении акустических характеристик радиальных и осевых вентиляторов по критерию шумности (раздел 8 [2]) необходимо учитывать следующее: o общий уровень звуковой мощности вентилятора согласно п. 8.3 [2] определяется по формуле: LРооб = L + 25 і lgH + 10 і lgV + d, дБ, где L — критерий шумности, дБ; H — полное давление, создаваемое вентилятором, кгс/м2; V — объемный расход воздуха вентилятора, м3/с; t — поправка на режим работы вентилятора, дБ. o правильным будет использование зависимости (см. п. 3.4 [4]) LРооб = L + 20 і lgH + + 10 і lgV + d, дБ. Рассмотрим пример определения акустических характеристик вентилятора. Необходимо определить акустические характеристики радиального вентилятора одностороннего всасывания с лопатками рабочего колеса, загнутыми вперед, с электродвигателем с внешним ротором типа ERAD 250-4 концерна «Rosenberg» производительностью V = 2100 м3/ч при полном давлении Dpt = 300 Па. Решение. 1. По аэродинамической характеристике вентилятора (рис. 1) определяем суммарный уровень звуковой мощности в воздуховод нагнетания — LWA4 = 85 дБА. 2. Суммарный уровень звуковой мощности открытого входного коллектора вентилятора (см. «Основной каталог» вентиляторов «Rosenberg») LWA5 = LWA4 – 2, дБА; LWA5 = 85 – 2 = 83 дБА. 3. Уровни звуковой мощности вентилятора в октавных полосах частот (необходимые для расчета шумоглушителей) определяются по зависимости LWokt = LWA4 + LWrel, дБ, где LWrel — относительные уровни звуковой мощности в октавных полосах частот (поправка, учитывающая распределение звуковой мощности вентилятора по октавным полосам частот), определяемые по табл. 3, в которой V — производительность вентилятора, м3/ч, Vmax — максимальная производительность вентилятора, м3/ч. Для рассматриваемого примера: Vmax = 2700 м3/ч; V = (2100/2700) і Vmax = 0,78 Vmax, соответственно, относительные уровни звуковой мощности в октавных полосах частот см. табл. 3.1. 4. Определим уровни звуковой мощности в октавных полосах частот на стороне всасывания и нагнетания данного вентилятора. Полученные значения приведены в табл. 4. Заключение: для корректного сравнения характеристик и правильного выполнения акустических расчетов систем вентиляции и кондиционирования воздуха необходимо учитывать различные формы представления шумовых характеристик вентиляторов производителями. По материалам компании «Розенберг Норд-Вест»
Литература 1. ГОСТ 12.2.028–84. Система стандартов безопасности труда. Вентиляторы общего назначения. Методы определения шумовых характеристик. 2. СНиП II-12-77. Защита от шума. Госстрой России. М.: ГУП ЦПП, 2001. 3. СНиП 23-03-2003. Защита от шума. Госстрой России. М.: ФГУП ЦПП, 2004. 4. Руководство по расчету и проектированию шумоглушения вентиляционных установок. НИИ строит. физики Госстроя СССР. Гос. проект. ин-т Сантехпроект Госстроя СССР. М.: Стройиздат, 1982. 5. Основной каталог «Вентиляторы. Энергетика. Двигатели». Rosenberg Ventilatoren GmbH.
