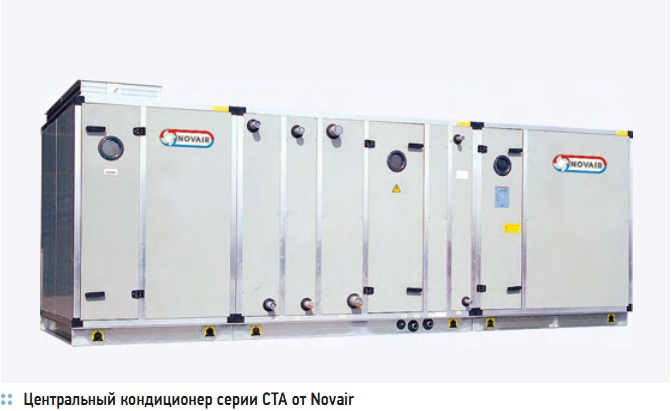

Центральный кондиционер серии СТА от Novair

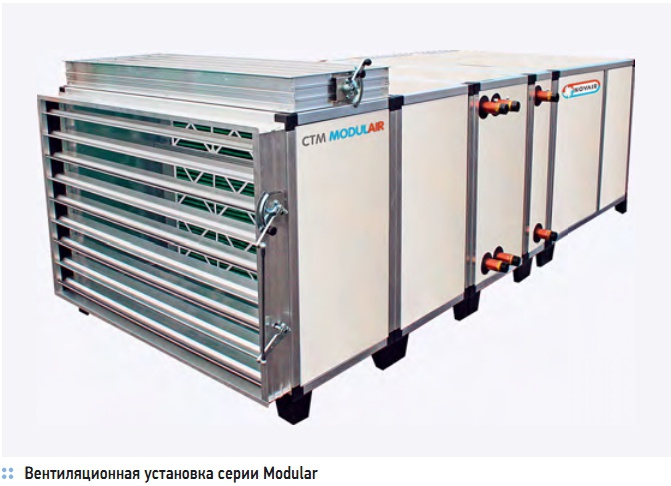

Вентиляционнaя устaновкa серии Modular

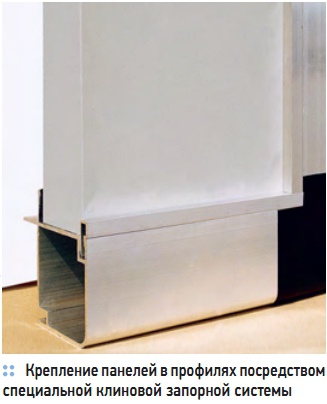

Крепление панелей в профилях посредством специальной клиновой запорной системы

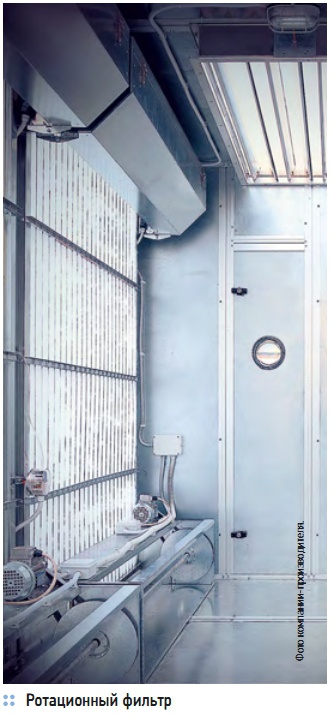

Ротaционный фильтр

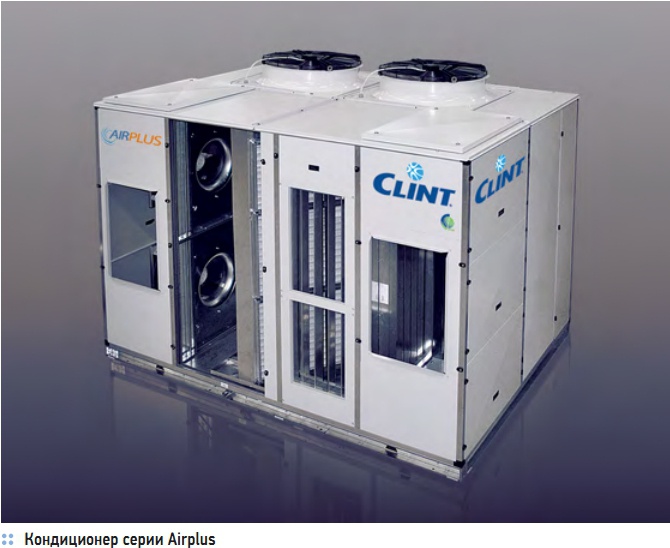

Кондиционер серии Airplus
Центральные кондиционеры и вентустановки Novair
Центральные кондиционеры популярной серии СТА от Novair удовлетворяют самым высоким требованиям к тепловым и акустическим характеристикам. Диапазон производительности составляет от 1500 до 100 тыс. м3/ч, изготавливаются в 25-ти типоразмерах. Несущий каркас кондиционера выполнен из коррозионно-стойкого алюминиевого сплава, профили имеют различную конфигурацию и размер от 25 до 60 мм.
Это позволяет применять сэндвич-панели различного уровня теплоизоляции и толщины: пенополиуретан плотностью 45 кг/м3 или минеральная вата плотностью 80 кг/м3. При повышенных требованиях к шуму предлагается минеральная вата плотностью 100 кг/м3. Панели крепятся утопленными винтами и закрыты заглушками. Запатентованная конструкция замкового соединения типа «ласточкин хвост» обеспечивает плотное равномерное соединений секций и отсутствие выступающих элементов соединений.
Предлагаются также запатентованные профили разработки Novair размерами 62 × 50 мм. Крепление панелей в профилях осуществляется специальной клиновой запорной системой. Благодаря равномерности давлений по всему периметру соединений панелей в профилях, запатентованная система обеспечивает герметичность соединений до напоров 2500 Па (класс герметичности «В»), а агрегат имеет эстетичный внешний вид.
Из-за габаритов профилей используемая панель должна иметь толщину 50 мм (это единственный в креплении размер). Клиновые соединения, в отличие от резьбовых, после транспортировки в результате вибраций не ослабевают. Кроме стальных панелей могут применяться панели из нержавеющей стали и из алюминиевого сплава Peraluman, который в сравнении с другими алюминиевыми сплавами наиболее подходит для применения в агрессивных морских условиях, где наиболее важными критериями являются хорошие механические свойства и коррозионная стойкость.
Набор применяемых в агрегатах Novair компонентов практически неограничен: фильтры, нагреватели, охладители, рекуператоры и увлажнители различных версий позволяют решать задачи любой сложности. Есть возможность изготовления всех секций из нержавеющей стали. Предлагается широкая гамма фильтров от металлических жировых до абсолютных фильтров класса Н14 типа НEPA. Наряду с панельными фильтрами предлагаются ротационные фильтры класса G3, которые являются альтернативой панельных фильтров.
Назначение фильтров — длительная работа установок без отключения при замене фильтров, независимо от загрязнения фильтрующего материала. Принцип работы основан на контроле падения давления воздуха на фильтрующем материале с помощью дифреле. При загрязнении фильтра заданного выше значения включается электродвигатель и через редукторную передачу происходит перемотка и подача чистого фильтрующего материала.
Натяжение материала происходит двумя боковыми направляющими, защищающими от деформации при скольжении, а также металлическим каркасом, установленным ниже фильтрующего материала, он защищает от прогиба из-за давления воздуха. Конструкцией предусмотрено исключение байпасирования воздуха, минуя фильтр. Поставка комплексная с устройством управления, аварийного останова, сигнализации.
Длина рулона 20 м. Электростатические фильтры — одни из наиболее подходящих для улавливания твердых частиц, содержащихся в воздушном потоке. Они обеспечивают очистку воздуха от пыли, дыма и пыльцы цветущих растений. Загрязняющие частицы притягиваются и оседают на пластинчатых электродах, находящихся под высоким электростатическим потенциалом. Бактерицидные ультрафиолетовые лампы обеспечивают дезинфекцию воздуха и используются в помещениях для предотвращения размножения спор и бактерий (больницы, фармацевтика).
Количество ламп и габариты секций определяются, исходя из конкретной ситуации и требований. Вентиляторы с ременным приводом, а также Plug Fan. За инспекционными дверьми установлено защитное решетчатое ограждение и микровыключатель аварийного отключения при открытии дверей работающего агрегата. Вентиляторы опционально комплектуются резервным электродвигателем. Вентиляторная секция низкого давления: дверки крепятся к корпусу петлями и фиксируются запорными замками с ручками из полиамида, армированными стекловолокном (патент Novair).
Секция повышенного давления: для жесткости дверцы имеют поперечные направляющие из нержавеющей стали и крепятся специальными фиксирующими винтами. Для сокращения сроков производства и увеличения конкурентности своей продукции Novair разработал компактную каркасную вентустановку СТМ серии Modular производительностью от 4500 до 28 тыс. м3/ч.
Оборудование может поставляться на склад с наиболее применяемыми типовыми компонентами: с пластинчатым и/или мешочным фильтром, смесительной камерой, нагревателями, охладителями воздуха и перекрестным теплоутилизатором. Компактная установка оснащена вентилятором Plug Fan, управляемым частотным преобразователем с целью регулирования расходных характеристик и легкого встраивания в любую систему.
Тепловентиляторы вертикальной установки серии TVH холодопроизводительностью 9–114 кВт с расходом воздуха от 1600 до 23 тыс. м3/ч с сэндвичпанелями толщиной 25 мм, фильтрами, теплоизоляцией пенополиуретаном оптимально подходят для обогрева/охлаждения больших помещений (к примеру, производственных цехов). Опционально комплектуются пленумами, воздушными клапанами.
Крышные кондиционеры Clint
Кондиционеры крышного типа Clint можно считать логичным продолжением вентоборудования Novair. Комплексные агрегаты сочетают в себе функции вентиляции, встроенного холодильного агрегата и контроля. Этот тип кондиционеров появился в Америке в начале 1970-х годов, что было связано с повсеместным распространением одноэтажных супермаркетов, на крыше которых и устанавливалось оборудование.
Со временем их популярность значительно выросла, и сегодня эти агрегаты применяются для кондиционирования офисных центров, спортивных комплексов, заводских цехов, складских помещений, ресторанов, гостиниц и т.д. А в название «крышные» теперь вкладывается только символический смысл, ведь монтировать их уже давно можно не только на крыше. Российские заказчики, которые уже имеют опыт эксплуатации крышных кондиционеров и могут оценить оборудование в работе, для своих последующих проектов вновь выбирают именно его (к примеру, сеть гипермаркетов «Мосмарт»).
Преимущества крышных кондиционеров таковы: установка вне здания — высвобождаются помещения, которые ранее использовались в качестве вентиляционных камер; быстрый монтаж — пока изготавливается оборудование, на объекте прокладываются воздуховоды, кабели электропитания и прочее; быстрый пуск — перед отгрузкой с завода кондиционеры испытываются на стендах, при необходимости достаточно изменить на контроллере уставки температуры в помещении, начало работы режима free cooling, минимальный процент подачи свежего воздуха, замерить рабочие режимы.
Конструкция крышных кондиционеров основана на вентустановках серии CTA, в которых воплощены все ее возможности. Серия RTA/K 182-453 со спиральными компрессорами обладает производительностью 58–198 кВт, работает на фреоне R410a, оснащена сэндвич-панелями 50 мм из алюминиевого сплава и пенополиуретановой теплоизоляцией, центробежным вентилятором с ременным приводом. Версии — «охлаждение» и «тепловой насос».
К базовой версии можно добавить опции: водяной калорифер, смесительная камера для естественного охлаждения. Кроме базовых опций предусмотрены дополнительные опции, нестандартные для такого рода оборудования: перекрестный алюминиевый пластинчатый теплоутилизатор, карманные фильтры эффективностью F6, F7 и F8, и секции пароувлажнения в двух вариантах. Первый вариант — секция подготовлена для увлажнения (поддон, приспособления для установки парораспределителей), второй — оснащена установленным пароувлажнителем.
Также нагрев воздуха возможен с помощью модулирующей газовой горелки конденсационного типа. Модуль камеры горения разработан для установки в секции обработки воздуха и выполнен из нержавеющей стали. Электронный контроллер плавно изменяет тепловую мощность в соответствии с заданными и контролируемыми параметрами. Для оптимизации и снижения стоимости изделия производитель разработал новую серию кондиционеров, которая значительно отличается от предыдущей.
Серия Airplus RTA/K/WP 182-R–453-R производительностью 65–171 кВт стандартно реверсивная, работает на фреоне R410a. Cо спиральными компрессорами, расход воздуха — от 9000 до 24 000 м3/ч. Каркасная несущая конструкция. В этой серии применены вентиляторы Plug Fan с загнутыми назад лопатками и прямым приводом. В Airplus опция АТ электронного управления скоростью вращения вентилятора позволяет автоматически регулировать расход воздуха для адаптации к реальной системе воздуховодов и держать его постоянным, независимо от загрязнения воздушных фильтров.
Нет необходимости заказывать конфигурации на заводе, поскольку в базовой версии имеется возможность переустановки панели секций нагнетания и рециркуляции в другие положения непосредственно на объекте. Там же из восьми направлений можно выбрать необходимые конфигурации для подвода воздуховодов. Возможности подачи свежего воздуха таковы:
- Самый дешевый вариант — фиксированное ручное открытие заслонок. Недостаток: зимой при выключенном кондиционере через открытую заслонку в помещение будет поступать холодный воздух.
- Опциональная секция MS имеет два воздушных клапана подачи свежего воздуха и рециркуляции с приводом и пружинно-возвратным механизмом. Противоположное вращение клапанов осуществляется через передаточный механизм. Минимальный процент подмеса свежего воздуха задается контроллером.
- Опциональная смесительная секция Есо, или экономайзер, имеет три воздушных клапана, а также вытяжной вентилятор Plug Fan. Охлаждение помещения осуществляется в режиме естественного охлаждения холодным наружным воздухом без работы компрессоров как основных потребителей электроэнергии. Таким же образом решается нагрев помещения в режиме естественного нагрева.
В режиме Free Cooling при температуре наружного воздуха на 2 °C ниже, чем в помещении, открываются заслонки подмеса наружного воздуха и выбросного воздуха из помещения, при этом объем выбросного воздуха соответствует объему подмеса свежего за счет одинаковой степени открытия заслонок. На такой же процент одновременно закрывается заслонка рециркуляции.
В версии Есо управление автоматически осуществляется контроллером. Минимальный процент подмеса свежего воздуха задается в контроллере. Есть возможность управления экономайзером по разнице энтальпии окружающей среды и помещения, что наиболее актуально для областей с повышенной влажностью.
