Наиболее востребованы такие высокотехнологичные приборы для обследования канализационных, сточных и дренажных систем. Их самые распространенные проблемы — это «изломы» на стыках из-за подвижек грунта и посторонние предметы, которые снижают пропускную способность трубопроводов и провоцируют накопление осадков и возникновение засоров.
Также видеоинспекция применяется для исследования состояния внутренних поверхностей напорных трубопроводов разного назначения — от городских теплосетей до промышленных предприятий и нефтегазовых транспортных систем.
Незаменим этот метод и для быстрого анализа проблем, возникающих при эксплуатации водозаборных и артезианских скважин. Попадание посторонних предметов, застревание или обрыв погружного насоса, уменьшение водоотдачи — во всех этих случаях видеоинспекция дает возможность быстро установить истинные причины неисправности и наметить оптимальные способы их устранения.
Еще одна область применения систем видеодиагностики — контроль правильного монтажа трубопроводных систем новых объектов, принимаемых заказчиками в эксплуатацию, или же качества ремонтных работ. Заказчиками такого исследования могут быть также потенциальные покупатели предприятия, желающие составить полное впечатление о состоянии трубопроводного хозяйства (которое, например, на химическом производстве может составлять до
«У любых коммуникаций могут быть хорошие и плохие хозяева. Последние начинают действовать, когда ситуация стала аварийной, а хорошие же хозяева проводят периодическую профилактику для гарантированной работы системы трубопроводов, — считает Анатолий Иванов, менеджер по заказам компании „Гидроджет-сервис“, специализирующейся на прочистке и обслуживании инженерных коммуникаций. — Именно добросовестные хозяева наиболее часто пользуются услугами видеодиагностики, так как предпочитают знать все о состоянии своих труб и предупреждать возникновение проблем».
Что в арсенале?
Видеоинспекция внутренних поверхностей трубопроводов уже перестает быть диковинкой в нашей стране. Так, в последние годы городские водоканалы все чаще требуют проводить видеодиагностику канализационной или водопроводной сети перед подключением (врезкой) коммерческих и жилых объектов.
Многие компании, занимающиеся обслуживанием, прочисткой и ремонтом трубопроводных коммуникаций, стремятся расширить парк техники за счет оборудования для видеоинспекции. Более того, такие приборы уже становятся доступны и для продвинутых владельцев частных домов с развитой системой коммуникаций. И, разумеется, у специалистов и потенциальных покупателей возникает вопрос — какое именно оборудование будет отвечать их потребностям?
Современные системы видеодиагностики условно делятся на два больших класса: проталкиваемые и роботизированные самоходные комплексы.

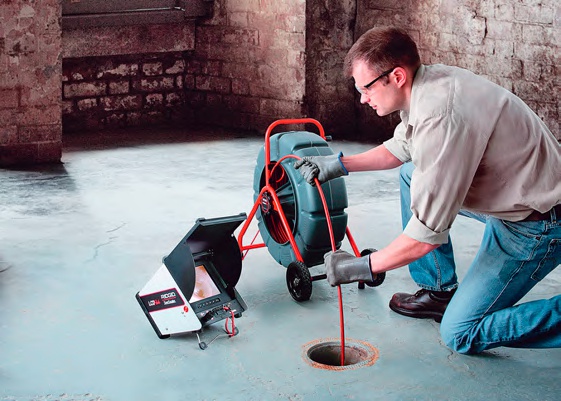

Проталкиваемые устройства используются при малых диаметрах трубопроводов — от 25 до 300 мм. Видеоголовка таких приборов размещена на полужестком прутке, по которому и передается сигнал. К материалу кабеля-прутка предъявляются два противоречивых требования: достаточная для проталкивания жесткость и при этом гибкость — для прохождения прямых углов. Этот элемент должен выдерживать и многократные сильные механические воздействия, такие как сжатие-растяжение и изгибание-разгибание. Особые требования по прочности предъявляются и к видеоголовке, которая в процессе проталкивания принимает на себе всю силу удара. Проталкиваемые системы не имеют ограничений по величине уклона трубы и могут работать на любых участках — горизонтальных, вертикальных, в условиях переменных диаметров и угловых переходов.
Второй тип данных инспекционных устройств — это роботизированные комплексы видеодиагностики или «роботы». Они рассчитаны на самостоятельное передвижение в трубах среднего и большого диаметра (от
Проталкиваемые видеоинспекционные системы более доступны по цене и имеют более широкий диапазон применения. Они могут работать в весьма суровых условиях, в которых любая другая электроника выходит из строя.

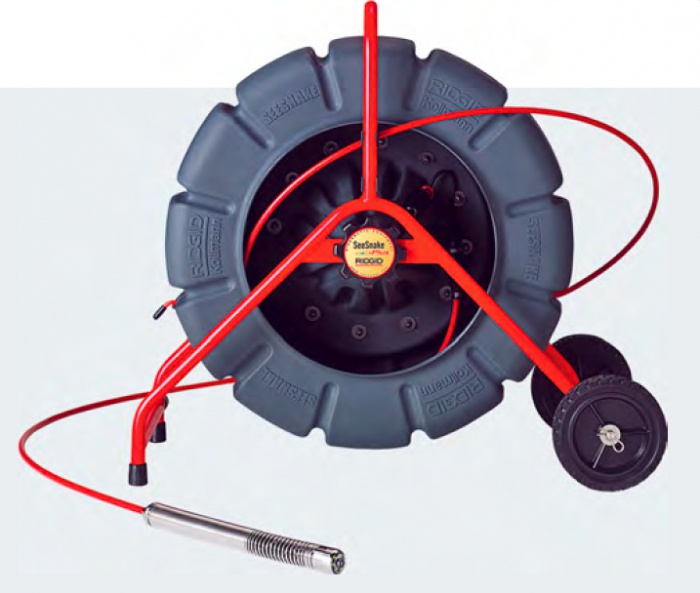

К современным устройствам для видеодиагностики трубопроводов специалистами предъявляется набор очень жестких требований. Во-первых, они должны обладать хорошей маневренностью, уметь проходить несколько прямых углов в трубах с малым сечением. Во-вторых, для выполнения таких задач необходима высокая надежность и механическая прочность приборов. И, в-третьих, пользователи ожидают от них стабильного качества изображения в любых условиях работы. Так, в серии Ridgid See Snake видеоголовка защищена прочным корпусом из нержавеющей стали. Устойчивая к царапинам сапфировая линза дает четкое изображение даже в самых плохих условиях. Кроме того, она снабжена светодиодной подсветкой с регулируемой яркостью. Видеоголовка также может содержать в себе мощный передатчик, который позволяет отследить ее передвижение по трубам при помощи локатора. Еще одна функция прибора, которую ценят операторы, — это самовыравнивающаяся видеокамера, всегда транслирующая изображение в правильной ориентации, независимо от потока воды или положения камеры.
За последние годы были разработаны
«Для любых систем видеодиагностики важнейшие характеристики — это качество и четкость получаемого изображения, чтобы и оператор, и клиенты смогли разобраться, в чем суть проблемы и каково состояние труб. А цветное изображение позволяет собрать более полную информацию о характере повреждений или выраженности коррозии внутренней поверхности трубопроводов, а также о наличии в них отложений и посторонних объектов, — считает Максим Шагалин, руководитель отдела продаж компании Tool Profi (город Санкт-Петербург), оператора на рынке продаж специального инструмента и прочистных работ. — Кроме того, цветное видео — прекрасный маркетинговый инструмент, позволяющий показать клиенту кино о состоянии труб „до“ и „после“ прочистки или ремонта. Так что для компании, которая занимается прочисткой и обслуживанием трубопроводов, приборы для видеодиагностики „в цвете“ очень полезны».
Но, как говорится «в народе», нигде и никогда нет предела совершенству. Как считает Антон Шрамко, менеджер компании ООО «Директ Тул», занимающейся поставками инструмента для ремонта и сервиса инженерных сетей, для популяризации современных систем видеодиагностики необходимо решение, которое позволяет соединить устройство с обычным ноутбуком. «Фирменные» мониторы, поставляемые с такими комплексами, работают в телевизионном режиме в цветовом стандарте PAL или NTSC, и не всегда доступны для российского пользователя. И лишь очень немногие модели имеют возможность подключения ноутбука через специальный адаптер.
Иметь или не иметь
В нашей стране до сих пор основными покупателями подобного оборудования остаются специализированные фирмы, занимающиеся обслуживанием подземных и внутридомовых коммуникаций.
«ТСЖ или управляющие компании в основной массе охотно приобретают прочистные машины, но для видеодиагностических комплексов они еще не созрели. Много лет они могут упорно и безрезультатно бороться с засором в одном и том же месте, пока кто-то случайно не проведет видеоинспекцию и не обнаружит там кирпич, строительный мусор или иную причину „хронических запоров“, — разъясняет ситуацию Антон Шрамко („Директ Тул“). — К счастью, специалистов, обладающих хотя бы простейшим устройством видеодиагностики, становится в России все больше. И это не обязательно крупные компании. Скажем, ручной прибор See Snake micro CA-100 доступен любому индивидуальному предпринимателю — цена прибора стартует с десяти тысяч рублей. Головка диаметром 17 миллиметров может погружаться в жидкую среду на глубину трех метров, кабель наращивается до девяти метров. Кстати, такая модель поможет не только для поиска причин засоров, но и для извлечения обнаруженных посторонних предметов. Для этих целей видеоголовку можно снабдить крючком, зеркальцем или магнитом».

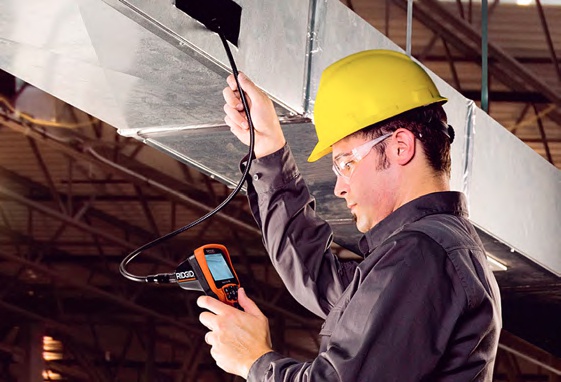

Подобные компактные и простые в использовании ручные приборы интересны не только сантехникам, но и прочим специалистам, которым по долгу службы приходится исследовать труднодоступные объекты. Например, автомеханикам (для видеодиагностики неисправностей двигателя и прочих узлов) и сотрудникам таможенных служб (для досмотра автотранспорта и грузов). При выборе видеоинспекционных устройств нужно принимать во внимание, что не существует универсальных решений. Под каждый набор задач придется подбирать оптимальную комплектацию оборудования, и в этом деле точно не стоит пренебрегать помощью продавцов.
Быть или не быть системам видеодиагностики на российском рынке обслуживания коммуникаций — такой вопрос не возникает. Они уже активно используются и постепенно из дорогой игрушки превращаются в привычный и незаменимый инструмент. Однако встречаются и разочарования, когда компании, идя на поводу у желания сэкономить, закупают дешевые азиатские подделки «no name».
Для специализированных фирм наличие современного и надежного видеодиагностического оборудования — это неоспоримое конкурентное преимущество. А для организаций, эксплуатирующих трубопроводные сети, использование таких приборов приводит к значительному снижению затрат, упрощению обоснования необходимости ремонта и облегчению контроля за качеством работы подрядчиков.
