Технологическое задание

Для объектов капитального строительства техническое задание, как правило, ещё дополняется технологическим. Технологическое задание на проектирование и строительство содержит более подробное описание объекта в видении заказчика. В случае школы там могут быть приведены функциональные группы классовкабинетов (вестибюльных и общешкольных групп помещений), их наименование, единичная площадь, количество и итоговые показатели, в том числе удельные, то есть при пересчёте на одного учащегося, а также перечень оборудования для первоначального оснащения помещений.

На примере спортивного образовательного учреждения в данном документе могут содержаться:

  • состав помещений учебно-спортивного комплекса, в том числе вспомогательных помещений, их размеры и высота;
  • спортивное оборудование спортзалов;
  • режим работы учебного корпуса, продолжительность смены и учебно-тренировочных занятий, наименование кафедр;
  • планируемое количество занимающихся и тренеров в спортивных залах, продолжительность смен, соотношение по гендерному признаку;
  • режим работы обслуживающего персонала (в том числе штатное расписание);
  • технологическое оборудование для учебных аудиторий;
  • мероприятия по обеспечению доступа маломобильных групп населения;
  • требования к технологическим и архитектурным решениям (включая наружную и внутреннюю отделку), а также к инженерным системам здания, описанные более подробно относительно задания на проектирование.

Работой, где описывается специфика составления задания на проектирование инженерных систем, является статья [1], однако область исследования ограничивается системой кондиционирования конкретного помещения. Более подробно требования технического задания могут выглядеть следующим образом.

Узел учёта

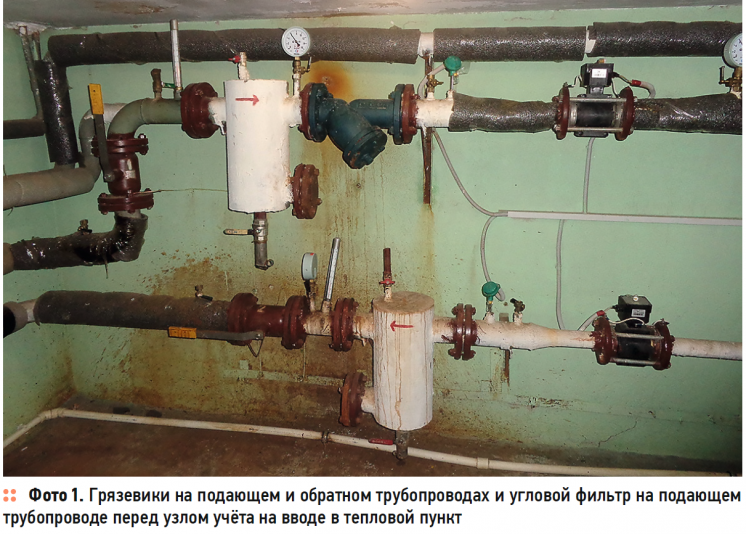

На вводе теплосети в ИТП установить узел учёта тепловой энергии. Узел оборудовать теплосчётчиком ВКТ-7–02 «Теплоком» или аналогичным. Перед узлом учёта установить грязевик и магнитный чугунный фланцевый фильтр (ФМФ) (фото 1).

Оборудование ИТП

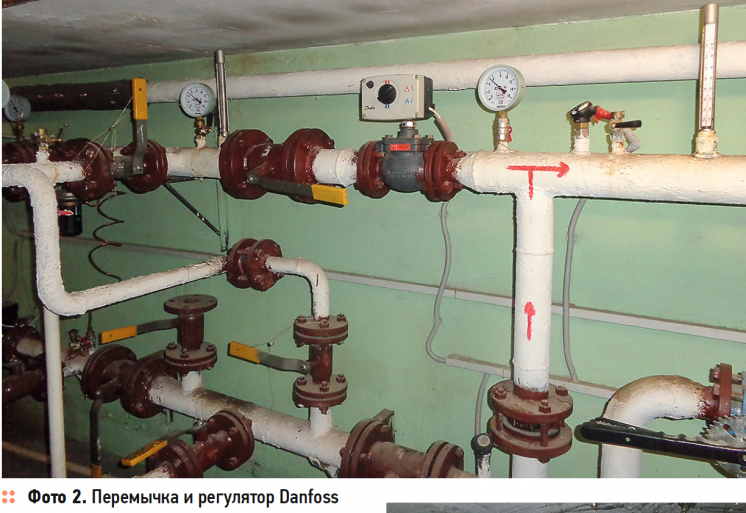

Для автоматического поддержания температуры воды в системе отопления и теплоснабжения приточных систем по погодозависимой схеме предусмотреть установку регулирующего клапана Danfoss (фото 2).

Для исключения проникновения в помещения шума и вибраций от работающего оборудования в помещения здания предусмотреть следующие мероприятия:

  • установка оборудования и трубопроводов на виброизолирующем основании, устройство вибровставок на присоединении к насосам;
  • выбор оптимального скоростного режима теплоносителя в трубопроводах;
  • выбор места расположения ИТП и строительных конструкций, исключающих распространение шума и вибрации.

Арматура

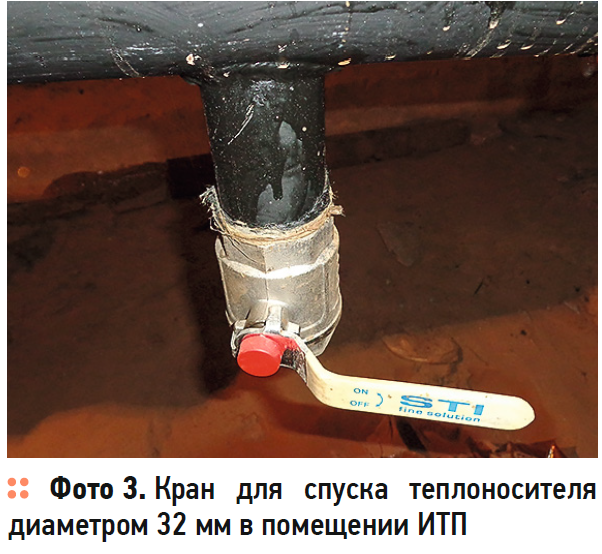

На каждом ответвлении от магистрали предусмотреть установку балансировочной арматуры. Предусмотреть опорожнение систем в нижних точках (фото 3). Удаление воздуха предусмотреть автоматическими воздухоотводчиками, расположенными на отопительных приборах и в верхних точках систем.

Отопительные приборы

Во всех помещениях, кроме помещений электрощитовых, в качестве нагревательных приборов применить чугунные радиаторы с боковым подключением с регулирующими клапанами и термостатическими головками. В узле обвязки отопительных приборов предусмотреть установку запорной арматуры и терморегуляторов. В помещениях спортивных залов в качестве отопительных приборов возможно применение регистров из гладких труб, обязателен вывод воздушноотопительные агрегаты на водяном источнике тепла. В таких помещениях нагревательные приборы убрать в ниши в пределах высоты до 2 м от пола, закрыть щитами или иными средствами, исключающими ожоги и другие возможные травмы занимающихся. В помещениях электрощитовых запроектировать нагревательные приборы в виде регистров из гладких труб, выполненных на сварке, с выносом отключающей арматуры за пределы помещения после перемычки.

Управление системами отопления и ГВС

Систему автоматического управления отоплением и горячим водоснабжением построить на базе щита ЩУТП с контроллером фирмы Danfoss ECL Comfort 300, система должна обеспечивать выполнение следующих функций и задач:

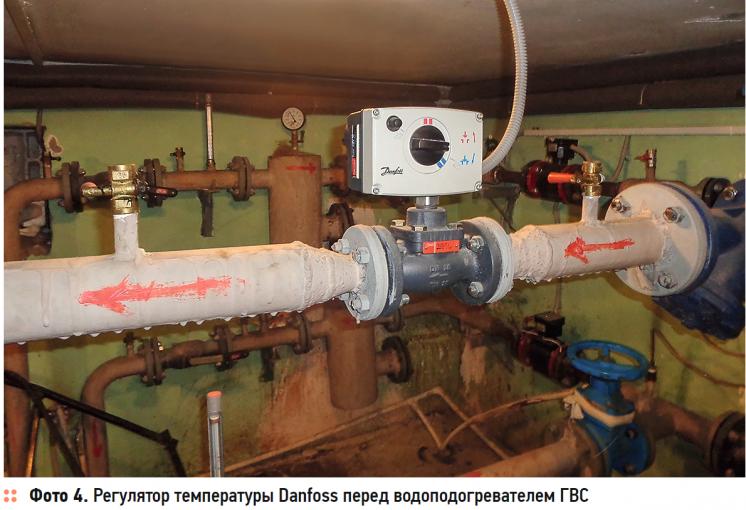

  • автоматическое регулирование расхода теплоносителя на отопления и ГВС, регулирование подачи теплоносителя в систему отопления производить по настраиваемому температурному графику (погодозависимое управления), в систему ГВС — по фиксированной настраиваемой температурной уставке (фото 4);
  • циркуляцию теплоносителя в системе ГВС, защиту циркуляционных насосов от «сухого хода», автоматическое включение резервного насоса в случае аварии основного и переключение насосов по времени наработки;
  • контроль температуры в системах отопления и ГВС, защиту от превышения температуры и давления [2].

Общие данные по системе вентиляции

Проектом предусмотреть устройство приточно-вытяжной вентиляции в помещениях здания. Проектом предусмотреть приточно-вытяжную вентиляцию с механическим побуждением. Систему приточно-вытяжной противодымной вентиляции помещений спортивных залов предусмотреть в соответствии с требованиями СП 7.13130.2013 «Отопление, вентиляция и кондиционирование».

Разбивку систем вентиляции выполнить исходя из функционального разграничения помещений здания. Помещения должны обслуживаться самостоятельными системами вентиляции в зависимости от их назначения и режима работы. Здесь целесообразно провести разбивку, например: три самостоятельных приточно-вытяжных системы должны обслуживать следующие группы помещений: спортивные залы, учебные и помещения персонала, и раздевалки. Технические и технологические помещения должны обслуживать собственные отдельные приточные системы (до девяти штук на объект площадью до 5000 м²), и некоторые вытяжные системы, например, приточная система П4 подаёт наружный воздух в помещения буфета, удаление воздуха производится вытяжными системами В4, В5. Приточный воздух должен подаваться в верхнюю зону помещений. Вытяжные, приточные, крышные и канальные вентиляторы принять производителя NED.

Всё вентиляционное оборудование и противопожарные клапаны выбрать отечественного производства.

Нормы воздухообмена

Расчётные нормы подачи воздуха следует принять [3]: для административных помещений и помещений персонала — 40 м³/ч на одного человека; для спортивных залов — 80 м³/ч на одного человека; для душевых и раздевалок — из условия ассимиляции теплоизбытков.

Расчётные нормы удаляемого воздуха составят: из санузлов — 50 м³/ч на один унитаз; из душевых — 75 м³/ч на одну душевую сетку.

Управление системами воздушного отопления и вентиляции

Дистанционное управление системой воздушного отопления и системами приточно-вытяжной вентиляции предусматривать от единой системы диспетчеризации. Отключение всех (или частично) систем вентиляции и воздушного отопления осуществлять с панели управления системы диспетчеризации из помещения дежурного персонала. Системы вентиляции, воздушного отопления и ВТЗ в нерабочее время отключать.

Водяная система отопления должна находиться в работе круглосуточно весь отопительный период. В помещениях спортивных залов предусмотреть рабочее и дежурное отопление: рабочее обеспечивается системами водяного и воздушного (например, воздушно-отопительными агрегатами АВО1-АВО4) отопления и поддерживает температуру +18°C; дежурное (в нерабочее время) отопление обеспечивается системой водяного отопления и поддерживает температуру +10°C.

Для нагрева воздуха в приточных системах использовать водяные воздухонагреватели.

Приведённые значения сопротивления теплопередаче ограждающих конструкций принять в соответствии с нормативными требованиями Свода Правил 50.13330.2012 «Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003» и привести в разделе «Конструктивные решения».

Мероприятия противопожарной защиты на системе общей вентиляции

При проектировании систем вентиляции предусмотреть меры по обеспечению взрывои пожаробезопасности. Для транзитных воздуховодов применить огнезащитное покрытие огнезащитной краской «Аквест-01В», огнезащиту воздуховодов должна производить специализированная организация.

Толщину стали для воздуховодов с нормируемым пределом огнестойкости принять не менее 0,8 мм.

Прокладку транзитных воздуховодов приточной и вытяжной вентиляции предусмотреть с пределом огнестойкости по пожарной и взрывопожарной опасности EI 45 при нормируемом пределе огнестойкости противопожарной преграды или ограждающих строительных конструкций REI 45.

В качестве мероприятий по взрывопожарной безопасности в соответствии с требованиями СП 7.13130.2009 на магистральных воздуховодах, пересекающих ограждения, установить огнезадерживающие клапана общепромышленного исполнения с электромеханическими приводами для предотвращения распространения продуктов горения.

Противопожарные нормально открытые клапаны, устанавливаемые в проёмах ограждающих строительных конструкций с нормируемым пределом огнестойкости и в воздуховодах, пересекающих эти конструкции, предусмотреть с пределами огнестойкости EI 60 при нормируемом пределе огнестойкости противопожарной преграды или ограждающих строительных конструкций REI 45. Противопожарные нормально открытые клапаны оснастить автоматически и дистанционно управляемыми приводами Belimo. При установке нормально открытых огнезадерживающих клапанов за пределами стены наружную огнезащиту наносить до края кожуха, защищающего привод клапана.

Противодымная вентиляция

Для обеспечения безопасной эвакуации людей и создания условий для тушения возможного пожара предусмотреть системы приточно-вытяжной противодымной вентиляции здания в соответствии СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» с установкой дымовых клапанов с автоматическим, дистанционным и ручным управлением. Воздуховоды систем противодымной вентиляции выполнить на сварке из стали класса П по ГОСТ 19903–90. Выброс в атмосферу запроектировать на высоте не менее 2 м от кровли. Предусмотреть автоматизацию и диспетчеризацию систем противодымной вентиляции.

Системы дымовой защиты здания оборудовать обратными клапанами, устанавливаемыми у вентилятора. Предусмотреть централизованное ручное и автоматическое (по датчикам пожарной сигнализации) отключение вентсистем при возникновении пожара и автоматическое закрытие огнезащитных клапанов.

Применяемые приточные установки должны иметь следующую комплектацию: воздушная заслонка с электроприводом, фильтры для очистки воздуха, вентилятор, гибкие вставки к вентилятору, воздухонагреватель, шумоглушители, комплект автоматики и узлы обвязки по теплу. Все вентиляционные установки оснастить глушителями после агрегата.

В приточных системах воздухонагреватели укомплектовать системой защиты от замерзания следующего функционала:

  • заслонка с электроприводом и пружинным возвратом перекрывает приточный воздуховод в случае отключения электроэнергии;
  • контроль температуры воды в обратном трубопроводе после калорифера осуществляется установкой погружного (или накладного) датчика температуры;

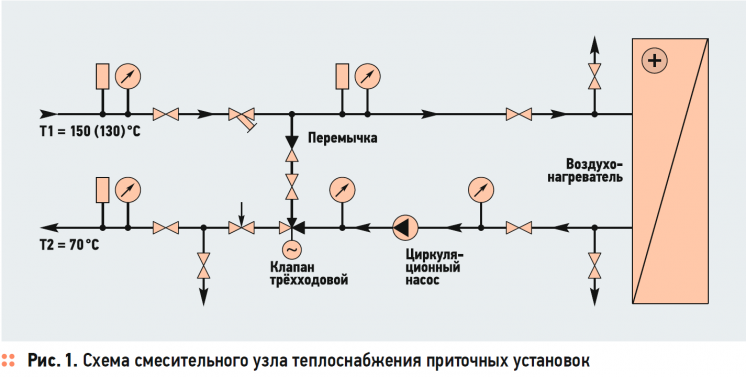

  • на прямом и обратном трубопроводах калорифера работает смесительный узел с циркуляционным насосом и трёхходовым регулирующим клапаном (рис. 1).
