Сейчас большое внимание уделяется проблемам энергосбережения и экономии энергоресурсов. Значительная часть энергии тратится на отопление зданий, поэтому ведутся активные поиски наиболее экономичных и эффективных способов отопления. К числу энергоэффективных систем отопления относятся системы лучистого отопления, в которых в качестве отопительных приборов используют водяные, электрические или газовые инфракрасные обогреватели.
Для промышленных цехов с большими строительными объемами наиболее перспективным является применение газовых инфракрасных излучателей. Это связано с тем, что в настоящее время газ является сравнительно дешевым и экологически чистым топливом. К любому объекту легче и дешевле подвести газопровод и непосредственно на месте решить проблемы теплоснабжения без прокладки протяженных металлоемких магистралей, дорогих и недостаточно эффективных из-за тепловых потерь.
На предприятиях реконструкция систем отопления и вентиляции зачастую затрудняется из-за недостаточной мощности имеющихся источников теплоснабжения. Поэтому при наличии газоснабжения возможным путем решения теплоэнергетических проблем является использование лучистого отопления с помощью газовых излучателей. При проектировании систем лучистого отопления необходимо производить оценку интенсивности теплового облучения на рабочем месте, как этого требуют действующие нормативные документы и рекомендации.
Согласно СНиП 41-01–2003, п. 5.7 [1] в помещениях при лучистом отоплении интенсивность теплового облучения на рабочем месте в обслуживаемой (рабочей) зоне помещения не должна превышать 35 Вт/м2 при 50 % и более облучаемой поверхности тела. При проектировании систем газового лучистого отопления используются также «Рекомендации по применению систем обогрева с газовыми инфракрасными излучателями», разработанные АВОК [2].

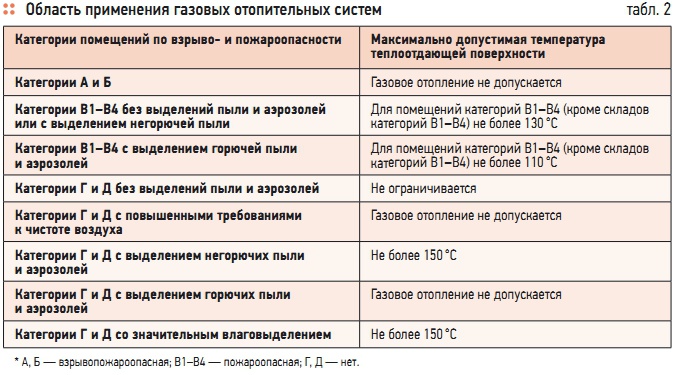

Допустимая интенсивность теплового облучения в зависимости от температуры воздуха в помещении по нормативам [3] приведена в табл. 1. В СНиП 41-01–2003 [1] регламентируется также область применения и допустимая температура поверхности газовых излучателей (табл. 2). Приведенные выше требования накладывают серьезные ограничения на область применения излучателей.
Однако на основании данных, представляемых производителями и поставщиками излучателей, практически невозможно заранее определить, применим ли выбранный тип излучателя в конкретном помещении с учетом его размеров, назначения и условий пребывания людей. Уже сейчас, несмотря на имеющиеся значительные ограничения, многие предприятия внедряют системы газового лучистого отопления.
Так, в Уральском регионе предприятия холдингов УГМК и «Северсталь» активно переводят свои объекты с водяного отопления на газовое лучистое. Подробное обоснование методики расчета интенсивности теплового облучения при лучистом отоплении приведено в работе [4]. Интенсивность теплового облучения зависит от температуры поверхности излучателя, его расположения относительно человека и взаимных площадей излучения.
Методика расчета интенсивности теплового облучения ориентирована на алгоритмизацию расчетов и использование ЭВМ. Поэтому координаты центра излучателя или его части и расчетной точки (голова человека) задаются в прямоугольной системе координат. Координатная ось ОХ должна быть параллельной нормали к плоскости излучающей поверхности, направления осей OY и OZ могут быть произвольными.
Центр координатных осей может быть размещен в любом месте помещения, исходя из удобства расчетов. Приняв температуру поверхности головы человека tч = 273 + 37 = 310 К; приведенную степень черноты εи-ч ≈ 1, получили выражение для определения интенсивности теплового облучения головы человека:
где Δх — расстояние от головы человека до центра излучателя по нормали к его поверхности, м; Fи — площадь излучателя или его части, м2; tи — средняя температура излучающей поверхности, °C; R — расстояние между центром излучателя или его части и головой человека [м], определяемое соотношением:
R2 = Δx2 + Δy2 + Δz2.
Достоверность разработанной методики расчета облученности была подтверждена данными экспериментальных исследований [5]. В работе [4] приведены результаты расчета средней температуры излучающей поверхности различных типов излучателей и поверхностной плотности теплового потока излучателя (отношение тепловой мощности излучателя к площади излучения, определяемая по габаритным размерам излучателя).
Установлено, что для моделей излучателей, представленных на рынке данного оборудования, средняя температура излучающей поверхности превышает допустимое значение 150 °C, что существенно ограничивает область их применения (табл. 2). Поэтому совершенствование конструкций излучателей должно быть направлено на уменьшение поверхностной плотности теплового потока за счет уменьшения температуры нагревательных элементов и увеличения габаритных размеров излучателей.
С увеличением поверхностной плотности теплового потока излучателя возрастает доля теплоты, отдаваемой излучением, и может достигать 85 %, в то время как конвективная теплоотдача уменьшается с 50 до 15 %. Аналогичные данные приведены в монографии А.К. Родина [6], где используется показатель «лучистый КПД» излучателя. Поэтому утверждение некоторых производителей излучателей, что вся тепловая мощность излучателя расходуется на обогревание рабочей зоны помещения, является необоснованным.

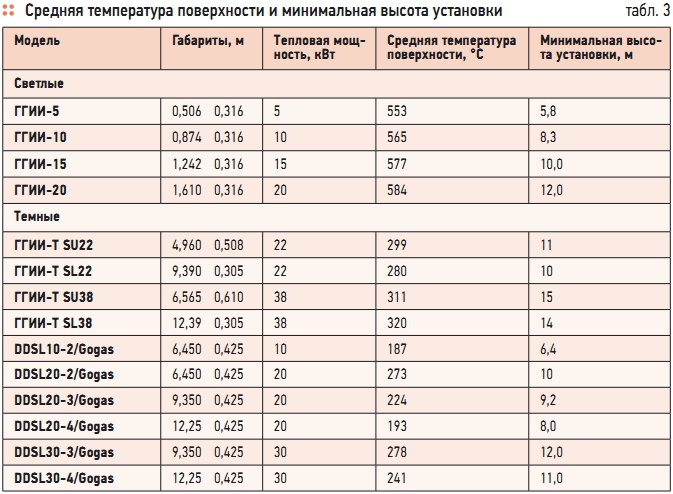

Авторами выполнен расчет некоторых характеристик наиболее распространенных светлых и темных газовых инфракрасных излучателей моделей Gogas и ГИИ. Были определены средние температуры излучающих поверхностей и высоты установки излучателей с таким условием, чтобы облученность на рабочем месте, расположенном непосредственно под центром излучателя, составила 35 Вт/м2, как этого требуют нормативные документы [1–3]. Результаты расчетов представлены в табл. 3.
Результаты расчетов показывают, что температуры излучающих поверхностей достигают значений от 200–300 °C для темных излучателей до 600 °C для светлых. Необходимая высота установки рассмотренных излучателей весьма высока и применима далеко не во всех помещениях. Следует иметь в виду, что почти всегда в помещениях приходится устанавливать несколько излучателей, поэтому на человека действует совокупная лучистая нагрузка.
В этом случае необходимая высота установки излучателей окажется еще большей. Таким образом, применение газовых инфракрасных излучателей требует детальных расчетов для обоснования соответствия проектируемых систем требованиям норм. Так, для проекта газового лучистого отопления производственного здания был выполнен расчет облученности на рабочих местах. По проекту предприятия была предусмотрена установка 24 газовых инфракрасных излучателей фирмы «Купол-Старки», марки ИКНГ-50.
Средние температуры излучающих поверхностей были определены из уравнения теплового баланса излучателей с учетом их конструктивных особенностей и расположения. В результате для излучателей ИКНГ-50 средняя температура излучающей поверхности получилась равной 290 °C. Расчет облученности был выполнен для зоны с наибольшей интенсивностью теплового облучения непосредственно под излучателями в центральной зоне цеха. Для этого было выбрано пять расчетных точек.
Каждому излучателю был присвоен свой порядковый номер и определены его координаты. Были получены следующие результаты — при температуре излучателей 290 °C облученность в расчетных точках получилась порядка 120 Вт/м2 (табл. 4). Средняя интенсивность теплового облучения, рассчитанная по всей площади пола на высоте 1,8 м, составила 113 Вт/м2. Таким образом, было выявлено существенное превышение допустимой интенсивности теплового облучения на рабочих местах.
Было рекомендовано внести изменения в проект, например, заменить принятые модели на излучатели с меньшей температурой поверхности или изменить их расположение. Так, если заменить 24 излучателя ИКНГ-50 на 40 излучателей DSL30-4/Gogas и расположить их в три ряда на той же высоте в шахматном порядке, то облученность непосредственно под центрами излучателя сократится в два раза и составит порядка 58 Вт/м2, что соответствует гигиеническим требованиям для заданных условий.
Полученный результат показывает необходимость детального расчета облученности человека при проектировании систем лучистого отопления. Такой расчет позволяет на стадии проектирования выявить возможные нарушения требований норм и внести необходимые изменения. К числу недостатков систем газового лучистого отопления относят также необходимость отвода или ассимиляции продуктов сгорания. В первом случае это приводит к увеличению стоимости систем отопления.
Во втором случае помещение должно быть оборудовано системами вентиляции, производительность которых определяется также назначением помещений и рассчитывается из условий ассимиляции теплоили газовыделений. Естественно величина воздухообмена должна проверяться и на условие ассимиляции продуктов сгорания. Минимальный воздухообмен помещений с выделением вредных газов и паров оговорен СНиП 41-01–2003, п. 4.9 [1] и составляет не менее однократного, а при высоте более 6 м — не менее 6 м3 на 1 м2 площади пола.
При этом существенную роль в формировании теплового режима в обслуживаемых зонах будут играть воздушные потоки, создаваемые системами приточной вентиляции. Отличительной особенностью систем лучистого отопления является то, что они преимущественно нагревают поверхности в помещении, а не воздух. Однако при этом температуры внутренних поверхностей наружных ограждений, расположенных в отапливаемой зоне, как правило, превышают температуры этих поверхностей при других видах отопления.
Поэтому потери теплоты через ограждающие конструкции, а, следовательно, и тепловая мощность системы отопления, могут быть больше. Не все поверхности в помещении при лучистом отоплении прогреваются равномерно и одинаково. Равномерность прогрева зависит от распределения лучистых тепловых потоков по поверхностям отапливаемого помещения. При водяном и воздушном отоплении в формировании теплового режима существенную роль играют восходящие потоки теплого воздуха, которые переносят тепло в верхнюю зону помещения.
Считается, что в помещениях с лучистым отоплением таких восходящих воздушных потоков практически нет, поэтому их влиянием можно пренебречь и вся мощность излучателей расходуется на обогрев помещений. Наши расчеты показывают, что доля теплоотдачи излучателя конвекцией к окружающему воздуху составляет 15–45 % в зависимости от плотности теплового потока излучателя и способа его установки [4].
Для оценки энергетической эффективности систем лучистого отопления необходим детальный расчет, в ходе которого оценивается распределение лучистых тепловых потоков по поверхностям помещения. Температуры внутренних поверхностей наружных ограждающих конструкций и теплопотери помещения с учетом поступлений лучистого тепла от излучателей могут быть найдены из уравнений теплового баланса ограждающих конструкций.
В качестве примера был выполнен расчет теплового баланса производственного помещения размерами 40 × 60 м и высотой 16 м при лучистом и водяном отоплении. В соответствии с рекомендациями [1] температура воздуха в рабочей зоне была принята при лучистом отоплении 14 °C, что на 4 °C меньше, чем при водяном отоплении. Система лучистого отопления была сконструирована таким образом, чтобы выполнялись требования нормативных документов по интенсивности теплового облучения человека.
Были выбраны пять излучателей DSL30-4/Gogas (12,25 × 0,425 м) с температурой поверхности 240 °C. При лучистом отоплении теплопотери цеха составили 137 кВт, при водяном отоплении теплопотери для этого же помещения — 150 кВт. Таким образом, лучистое отопление для условий примера действительно оказалось энергетически эффективнее водяного отопления. Окончательное решение принято после экономического сравнения.
В работе [7] рассмотрены способы отопления помещений большого объема и даны геометрические характеристики, с помощью которых предлагается определять целесообразность воздушного или лучистого отопления. Выбор вида отопления всегда являлся сложной инженерной задачей. Не следует противопоставлять водяное, воздушное или лучистое отопление или пытаться определить область применения. Необходим детальный расчет энергетической и экономической эффективности.
