Наиболее полная методика оценки энергопотребления зданий, позволяющая учитывать все основные виды энергозатрат и их снижение за счет применения практически любых известных энергосберегающих мероприятий, содержится в общественном Стандарте РНТО строителей «Нормы теплотехнического проектирования ограждающих конструкций и оценки энергоэффективности зданий». Стандарт введен в действие с 1 января 2006 г. постановлением расширенного заседания Бюро Совета РНТО строителей от 30 сентября 2005 г. [1] и является документом добровольного применения в соответствии с Законом РФ «О техническом регулировании» №184ФЗ (ЗТР), подписанным Президентом РФ 27 декабря 2002 г. Основы этой методики применительно к общественным зданиям впервые были опубликованы в работе [2]. Базисный вариант (далее — вар. 1) представляет собой здание без дополнительных энергосберегающих мероприятий и с наружными ограждениями по требованиям [3] до внесения изменений №3 и №4, но с использованием в качестве расчетной температуры наиболее холодных суток обеспеченностью 0,92 по данным [4]. Это отвечает требованиям безопасности зданий в соответствии с ЗТР. Альтернативный вариант (вар. 2) предусматривает следующие энергосберегающих мероприятия: утепление несветопрозрачных наружных ограждений; замена двойного остекления на тройное; утилизация теплоты вытяжного воздуха с промежуточным теплоносителем; установка смесителей с левым расположением крана горячей воды и кранов с регулируемым напором; установка автоматических терморегуляторов у отопительных приборов, дающая возможность учесть бытовые тепловыделения и теплопоступления от солнечной радиации через окна. Оценка энергоэффективности зданий сводится к определению их энергетической эксплуатационной характеристики. Она равна удельным суммарным затратам тепловой и электрической энергии, кВтч/(м2год) на 1 м2 отапливаемой площади здания за один отопительный период в годовом цикле эксплуатации за вычетом теплопоступлений от людей, электробытовых приборов и солнечной радиации через световые проемы.При этом сопротивления теплопередаче для несветопрозрачных ограждений после утепления были вычислены в соответствии с методикой [5] при отношении n = r1/r2 коэффициентов теплотехнической однородности ограждающих конструкций соответственно до и после утепления, равном 1, дополнительных единовременных затратах сверх стоимости материала утеплителя Ср = 90 руб/м2 и стоимости утеплителя Сут = 850 руб/м3 (минераловатная плита П125). Теплопроводность теплоизоляционного материала в обоих случаях принималась равной ут = 0,042 Вт/(мК). Заметим, что получаемые значения при этом в обоих случаях ниже, чем требуемые по табл. 1б [3], и примерно соответствуют уровню табл. 1a того же источника. Кроме того, при оценке бытовых теплопоступлений на 1 м2 отапливаемой площади в качестве источников использованы поступления теплоты от людей при нормативе 90 Вт/чел, от освещения и электроприборов, а также приводов инженерных систем с учетом фактических значений продолжительности рабочего времени, мощности оборудования и коэффициентов спроса на электроэнергию. В том случае, если расчетная мощность бытовых теплопоступлений оказывается менее 10 Вт/м2, для дальнейших вычислений используется величина 10 Вт/м2. Следует однако иметь в виду, что при определении энергетической эксплуатационной характеристики теплопоступления в вар. 1 не учитываются, т.к. предполагается отсутствие индивидуального автоматического регулирования теплоотдачи системы отопления. В табл. 1 приведены результаты расчета энергетических показателей рассматриваемых зданий, а в табл. 2 — сравнительная эффективность энергосберегающих мероприятий, т.е. абсолютное и относительное снижение энергопотребления. Во втором случае использованы следующие обозначения: q1 — энергетическая эксплуатационная характеристика по вар. 1, а q2 — по вар. 2 из предыдущей таблицы. Как видно из полученных результатов, вклад каждого мероприятия в относительное снижение энергопотребления различен, но для обоих зданий это распределение имеет довольно сходный вид. Суммарная экономия энергии весьма значительна и почти не отличается для обоих зданий (57–60 %), причем на долю утепления несветопрозрачных ограждений приходится всего 17–26 %. Это соответствует заявленной разработчиками Стандарта РНТО [10] цели по снижению энергозатрат за счет комплекса энергосберегающих мероприятий не менее чем в два раза. Однако в здании 2 из-за большей кратности воздухообмена в системе механической вентиляции снижение энергопотребления за счет теплоутилизации заметно возрастает и в относительных величинах становится уже сравнимо с экономией за счет повышения теплозащиты. Соответственно утепление несветопрозрачных ограждений в этом случае становится еще менее эффективным. Поэтому очевидно, что чем выше доля затрат на механическую вентиляцию в общем балансе здания, тем больше доводов в пользу утилизации теплоты вытяжного воздуха. Кроме того, существенный резерв имеется благодаря значительной доле затрат электроэнергии, составляющей в энергетическом балансе здания в соответствии с табл. 1 не менее 13 %, а в здании 2 — даже выше из-за специфики объекта, насыщенного разнообразными потребителями электричества. Заметим, что речь идет о технологических расходах на освещение, привод инженерных систем, бытовые электроприборы, оргтехнику и другое подобное оборудование. Уменьшить их мы практически не можем, поскольку эти затраты связаны с функциональным назначением здания и безопасностью его эксплуатации и являются обязательными с точки зрения ЗТР. Но мы можем и должны утилизировать теплоту, в которую полностью переходит эта энергия, и использовать ее, например, для отопления здания, с соответствующим снижением потребления на эти нужды тепловой энергии от внешнего источника [11]. Для этого приборы системы отопления должны быть оборудованы автоматическими терморегуляторами. Наибольший интерес, однако, представляет экономическая эффективность всего комплекса принятых решений по энергосбережению. В условиях рыночной экономики ее оценку наиболее целесообразно вести по величине совокупных дисконтированных затрат (СДЗ), связанных с дополнительными капиталовложениями и уровнем годовых эксплуатационных издержек с учетом изменения цен и тарифов на энергоносители, а также рисков капиталовложений. Вычисление СДЗ по вариантам в зависимости от горизонта расчета Т, т.е. промежутка времени с момента ввода здания в эксплуатацию, производилось с учетом действующих цен на материалы и оборудование, в том числе упомянутых выше при оценке требуемой теплозащиты ограждений, и стоимости тепловой энергии, отпускаемой ОАО «Мосэнерго» (для осреднения взяты данные на вторую половину 2004 г.) с использованием методики, приведенной в [12]. При этом норма дисконта была принята равной ставке рефинансирования ЦБ РФ, действующей с 15 января 2004 г., или 14 % годовых. Результаты расчетов для здания 1 приведены на рис. 1. Легко видеть, что ожидаемый срок окупаемости всего использованного комплекса энергосберегающих мероприятий даже с учетом дисконтирования затрат составляет примерно 4,7 лет, что намного меньше расчетного срока службы здания (не менее 25 лет). Качественно такие же данные получаются и для здания 2. Здесь срок окупаемости будет еще меньше — около 2,7 лет. Следует однако заметить, что сроки окупаемости каждого отдельно взятого мероприятия могут существенно отличаться от приведенных цифр как в мeньшую, так и в бoльшую сторону. Анализ данных, приведенных в работе [13], показывает, что наименее затратным является устройство утилизации теплоты в системах вентиляции и автоматизация системы отопления. Что же касается утепления стен, покрытий и перекрытий, можно показать, что при учете дисконтирования затрат и действующей ставке рефинансирования данное мероприятие само по себе экономически неоправданно, поскольку годовой процент за кредит, взятый на его реализацию, будет больше, чем ожидаемая годовая экономия затрат на тепловую энергию. Это особенно очевидно при рассмотрении табл. 1, откуда ясно, что трансмиссионные теплопотери через ограждающие конструкции в среднем составляют всего около 1/4 от суммарных энергозатрат на функционирование здания. Поэтому при попытке существенного повышения теплозащиты таких ограждений, помимо колоссальных капитальных затрат, доля трансмиссионных теплопотерь в общем энергопотреблении еще больше снизится, а баланс приобретет еще более искаженный вид. Об этом неоднократно упоминалось в литературе, в том числе в последнее время [14].Тем не менее, совсем обойтись без повышения сопротивления теплопередаче несветопрозрачных ограждений не удается, т.к. остальные способы энергосбережения, как правило, не обеспечивают желательного для нас суммарного снижения энергопотребления — не менее чем в два раза по сравнению с базовым вариантом. Но такое повышение должно осуществляться в разумных пределах [5] и после того, как исчерпан энергосберегающий потенциал других возможных мероприятий. Поэтому только комплексный подход к энергосбережению способен решить проблему дефицита энергоресурсов, оставаясь в рамках экономически эффективных решений. Методика оценки энергоэффективности, предложенная в Стандарте РНТО строителей, позволяет принимать такие решения уже на стадии ТЭО проекта. При этом вначале устанавливаются общие параметры проекта, и в первую очередь — распределение энергозатрат по всем основным статьям расходов с учетом всех применяемых энергосберегающих мероприятий, и вычисляется расчетный срок окупаемости принятых решений в целом. При последующей детальной разработке отдельных разделов проекта (теплозащита, отопление, вентиляция, горячее водоснабжение и т.д.) эти параметры должны выдерживаться с достаточной для инженерных расчетов точностью, т.е. в пределах 5 %. Такой подход полностью соответствует положениям ЗТР, а его основные преимущества, перечисленные выше, были ранее изложены одним из авторов в работе [13]. Только в этом случае можно преодолеть несогласованность между функционированием различных инженерных систем здания и обеспечить в известных пределах взаимозаменяемость всех способов энергосбережения с минимальными затратами.

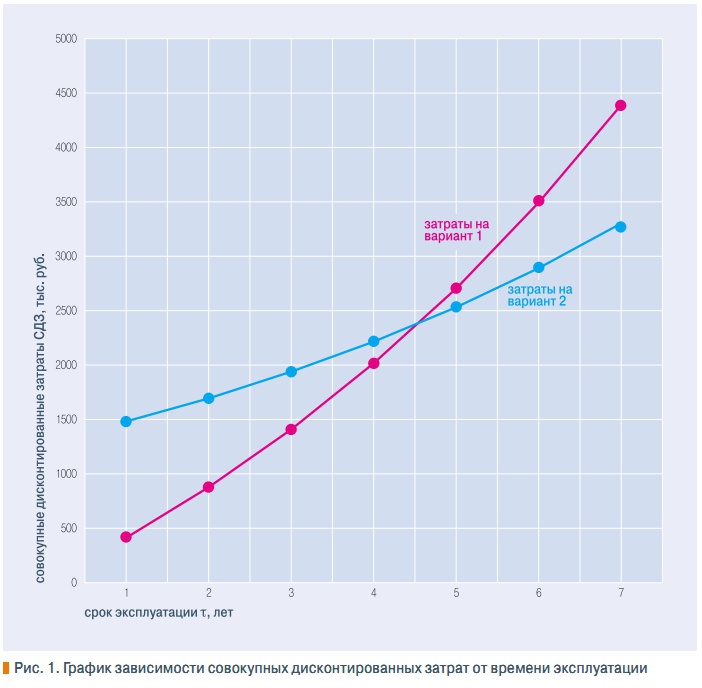

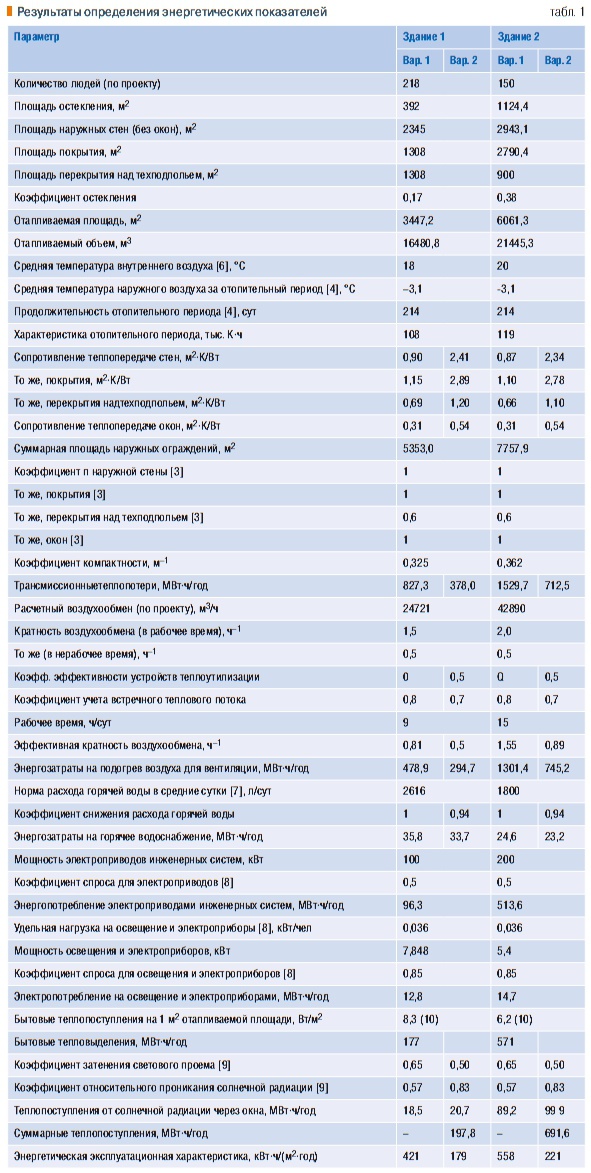

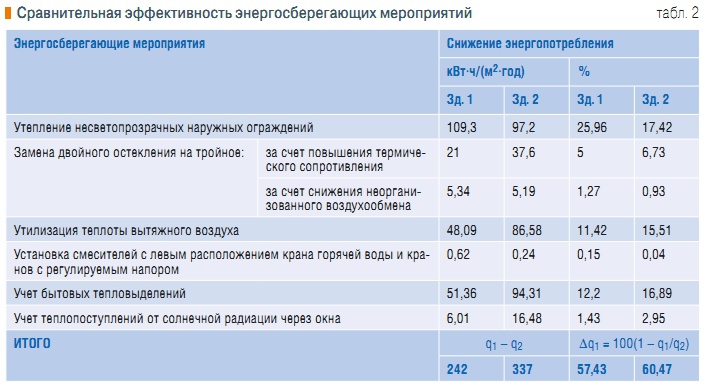

1. Старостина Л.А. Стандарт организации готов к применению // Строительный эксперт, №19/2005. 2. Самарин О.Д., Васин П.С., Зайцев Н.Н., Гарифуллин P.Ф., Загорцева Н.В. Оценка энергоэффективности зданий и сравнительная эффективность энергосберегающих мероприятий / Сб. докл. 9й конф. РНТОС, 2004. 3. Строительные нормы и правила. СНиП II3–79*. «Строительная теплотехника». — М.: Издво ГУП ЦПП, 1998. 4. Строительные нормы и правила. СНиП 2301–99. «Строительная климатология». — М.: Издво ГУП ЦПП, 2000. 5. Иванов Г.С. Методика оптимизации уровня теплозащиты зданий // Стены и фасады, №1–2/2001. 6. Строительные нормы и правила. СНиП 2.08.02–89 «Общественные здания и сооружения». — М.: Издво ГУП ЦПП, 1999. 7. Строительные нормы и правила. СНиП 2.04.01–85 «Внутренний водопровод и канализация зданий». — М.: Издво ГУП ЦПП, 2000. 8. ВСН 59–88 «Электрооборудование жилых и общественных зданий». — М.: Госкомархитектура, 1988. 9. МГСН 2.01–99 «Энергосбережение в зданиях». — М.: Москомархитектура, 1999. 10. Иванов Г.С. Строительная теплофизика. Нормы проектирования ограждающих конструкций зданий, строений и сооружений. Проект стандарта НТО строителей России / Сб. докл. 9й конф. РНТОС, 2004. 11. Самарин О.Д. Современная ситуация с нормированием теплозащиты в зданиях и ее альтернативная концепция / Сб. докл. конф. МГСУРНТОС, 2005. 12. Гагарин В.Г. Критерий окупаемости затрат на повышение теплозащиты ограждающих конструкций зданий в различных странах / Сб. докл. 6й конф. РНТОС, 2001. 13. Самарин О.Д. О сравнительной экономической эффективности энергосберегающих мероприятий // Окна и двери, 2004. 14. Лобов О.И., Ананьев А.И., Кувшинов Ю.Я. Приведение нормирования теплозащитных качеств наружных стен зданий в соответствие с федеральным законом «О техническом регулировании» / Сб. докл. конф. МГСУРНТОС, 2005.
