На реализацию этой задачи нужны огромные материальные и денежные средства, которые, совершенно очевидно, потребуют весьма экономного их использования, и проектировщикам, монтажникам, эксплуатантам жилых зданий необходимо будет постоянно этим руководствоваться. Видится, что экономное использование материальных и денежных средств сегодня необходимо и при устройстве в зданиях напорных трубопроводов, причем модернизация должна быть непременно связана напрямую с резким повышением производительности труда на каждом этапе их жизненного цикла: «проектирование-монтаж-эксплуатация-ремонт-утилизация».
Все это связывается нами с правильным применением в сетях как холодного, так и горячего водоснабжения, водяного отопления и холодоснабжения не только традиционных труб, но и труб из современных и перспективных материалов. Правильное применение предполагает, что устройство указанных трубопроводов будет производиться строго в соответствии с действующими нормами, и не только российскими, но и с учетом многочисленных зарубежных нормативов и стандартов (это очень важно в связи с тем, что в 2012 году Россия вступила в ВТО).
К сожалению, наряду с фактом вступления в силу 01.01.2013 актуализированного СНиП 3.05.01-85 «Внутренние санитарно-технические системы зданий» — Свода правил СП 73.13330.2012, в стране продолжают широко использоваться практически полностью устаревшие нормы, которые во многом снижают показатели эффективности устройства внутренних напорных трубопроводов. Среди них, в первую очередь, следует иметь ввиду те, с использованием положений которых устраиваются внутренние трубопроводы и из современных полимеров и композитов — это, естественно, своды правил СП.
Так, в СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» используется ранжирование полимерных труб всего по пяти типам (Л, СЛ, С, Т и ОТ), что не соответствует современному подходу к их ранжированию. Это существенно ограничивает возможность правильного выбора полимерных труб для устройства конкретных внутренних трубопроводов. Современное ранжирование труб из полимеров (см., например, ГОСТ 18599 с изм. 1-4, «Трубы напорные из полиэтилена») осуществлено по примерно десяти значениям SDR (стандартному размерному отношению наружного диаметра к толщине стенки) и S (показателю серии — отношению минимальной длительной прочности к внутреннему рабочему давлению). Это существенно расширяет возможности правильного выбора полимерных труб для устройства конкретных внутренних трубопроводов.
В стране продолжают широко использоваться практически полностью устаревшие нормы, которые во многом снижают показатели эффективности устройства внутренних напорных трубопроводов

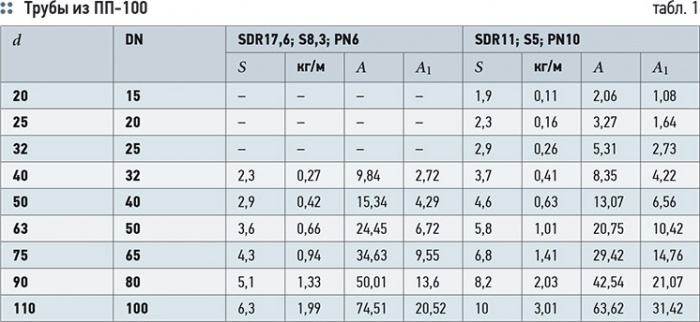

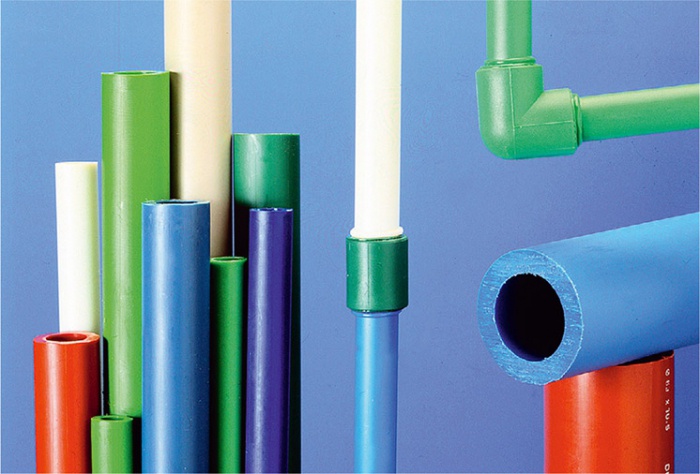

Свод правил СП 40-101-96 «Проектирование и монтаж трубопроводов из полипропилена рандом-сополимер» не охватывает новые полипропиленовые трубы, такие как из РР-100 [1] (табл. 1) и армированные стекловолокном, которые значительно превосходят своими потребительскими свойствами обычные трубы из PPRC [2, 3].
Это, естественно, снижает эффективность применения таких труб, например, из-за ограничения значений прогнозных сроков безотказного функционирования внутренних напорных трубопроводов.
В СП 40-103-98 «Проектирование и монтаж систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб» отражены правила проектирования и монтажа внутренних водопроводов из МПТ, которые уже не производятся. На строительном рынке предлагаются металлополимерные трубы с показателями, существенно превосходящими показатели труб, приведенных в этом СП. Это также снижает эффективность применения МПТ из-за ограничения значений прогнозных сроков безотказного функционирования, например, горячих водопроводов.
В Своде правил СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб» отражены правила проектирования и монтажа трубопроводов отопления из МПТ, которые уже не производятся, помимо этого еще ограничивается прогнозный срок службы водяного отопления 25-ю годами. На строительном рынке предлагаются металлополимерные трубы с характеристиками, значительно превосходящими установленные Техническими условиями для таких МПТ, собственно, с целью применения которых и разрабатывался данный Свод правил. К примеру, прогнозные сроки службы трубопроводов из них могут устанавливаться порой около 100 лет. Зачастую получается так, что при проектировании трубопроводов систем отопления из новых модификаций МПТ согласно положениям СП 41-102-98 совсем не используются их преимущества.
В СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из сшитого полиэтилена» не нашли отражения трубы из новых марок сшитого полиэтилена, например, из PE-RT, а также соединительные части современного отечественного производства, например, из модифицированного полисульфона ПСН-М1, стоимость которых, по данным производителя металлополимерных труб — завода «Маяк» — значительно ниже латунных.
Отсюда очевидно, что назрела острая необходимость в срочной переработке указанных Сводов правил, то есть в приведении их в соответствие с новейшими достижениями в области как отечественного, так и зарубежного трубопроводостроения.
В рамках производимой модернизации внутренних напорных трубопроводов особое внимание необходимо уделять качеству трубной продукции, предлагаемой на отечественном строительном рынке как российскими, так и зарубежными производителями. К сожалению, на сегодня можно с полной уверенностью констатировать, что качество труб и соединительных деталей крайне неоднородно. Наряду с добротными трубными изделиями распространение получили изделия среднего и, в немалой степени, низкого качества, что связано либо с недостаточно отработанной технологией производства, либо с использованием некачественного сырья.
В последнее время появилось огромное количество заводов-производителей, которые в погоне за клиентом стремятся минимизировать себестоимость, экономя на качестве сырья низкого качества, что связано либо с недостаточно отработанной технологией производства, либо с использованием некачественного сырья.
В последнее время, в связи с ростом рынка полимерных трубных изделий в России, появилось огромное количество заводов-производителей, которые в погоне за клиентом стремятся минимизировать себестоимость, экономя на качестве сырья (закупается низкокачественное сырье или увеличивается в разы количество добавляемого вторичного сырья и мела), из которого изготавливаются трубы и соединительные детали. В результате толщина стенки делается максимально тонкой, из-за чего трубы и соединительные детали значительно понижают прочность. Такие трубные изделия внешне похожи на качественные трубы и соединительные детали. Выявить их дефектность невозможно даже при сдаче-приемке смонтированных по всем правилам внутренних трубопроводов, так как кратковременные показатели полимеров всегда достаточны для восприятия испытательных нагрузок. Их недостатки, как правило, проявляются уже через один-три года эксплуатации в рабочем режиме конкретного внутреннего напорного трубопровода.
Серьезным заслоном на пути бракованной продукции, как задумывалось, должна была встать ее сертификация. Однако, увы, этого полностью добиться не удалось. И вот почему. Сертификация, например, МПТ осуществляется многими организациями. Казалось бы, что на строительный рынок некачественным МПТ путь закрыт. Не тут-то было. Одной из причин здесь является качество самих сертификатов. Посмотрите на некоторые из них, представленные в Интернет на сайтах компаний.
Причем здесь ГОСТ 18599-2001 «Трубы напорные полиэтиленовые»? Его действие распространяется на экструдируемые кругло-цилиндрические трубы с однослойной однородной стенкой, свойства которых достаточно полно изучены, в том числе с учетом действия повышенных температур, и вполне удовлетворительно отражены в ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления». И именно по этой причине они не используются для устройства горячих трубопроводов.
В России с 2009 году действует ГОСТ Р 53630-2009 «Трубы напорные многослойные для систем водоснабжения и отопления», несмотря на то, что работоспособность МПТ все еще недостаточно исследована. Но при всех его упущениях [4], именно, он (этот ГОСТ) в наибольшей степени позволяет оценить качество МПТ, поставить заслон на пути некачественных трубных изделий любого производителя, и, тем самым, ограничить сбыт на строительном рынке различные фальсификаты МПТ.
А пока получается так, что под «крышей» Сертификата №0190325 можно сбывать любые трубные изделия, достаточно того, чтобы продавец называл их «трубы полиэтиленовые, многослойные тип PE-Xc/Al/PE-X».
Нередки случаи и того, что порой заведомо сомнительное контрафактное трубное изделие фальсифицируется под известную торговую марку, например, Valtec, путем использования схожего по написанию и произношению названия: Val-tec, Valteg, Veiltec и т.п. Применение в дальнейшем некачественных трубных изделий способствует напрямую созданию на внутренних напорных трубопроводах жилых зданиях [5] аварийных ситуаций, иногда более 50 % от общего количества (рис. 1).

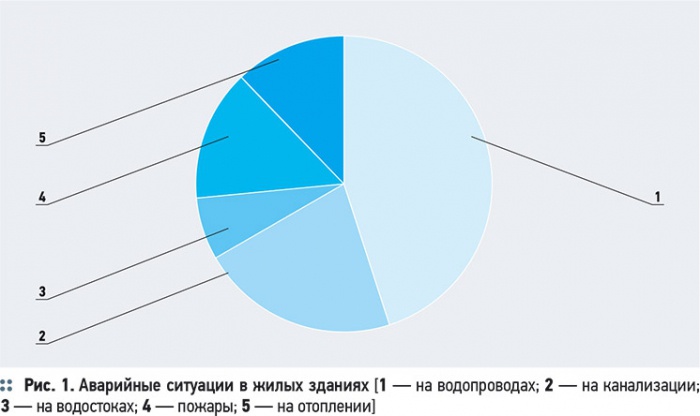

Определенные заслоны на пути проникновения на строительный рынок некачественной трубной продукции в стране имеются.
Один из них связан с тем, что во многих городах РФ проводятся сертификационные испытания трубных изделий, например, в ГУП «НИИ Мосстрой». В большинстве случаев удается отсеивать некачественные трубные изделия, например, из термопластов, путем проверки их соответствия требованиям ГОСТ Р 52134-2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления» с целью выдачи сертификата Заявителю. Однако это получается не всегда. Зачастую испытывается трубная продукция на соответствие требованиям представляемых Заявителем Технических условий, в которых некоторые показатели введены без достаточных на то оснований. В результате выдается сертификат на трубную продукцию среднего, а то и низкого качества.
Кроме того, из-за недобросовестности некоторых организаций, выдающих сертификаты без проведения соответствующих испытаний, часто удается сбывать полностью некачественные трубные изделия.

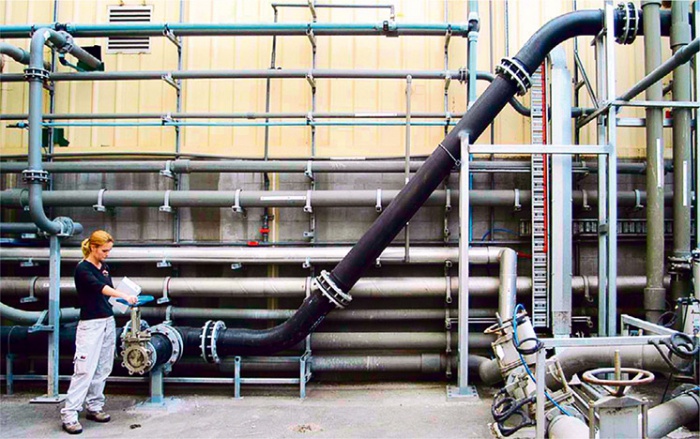

Другим заслоном является, например, такой. Для проверки качества труб и арматуры в НИИ санитарной техники действует аттестованная Лаборатория испытаний трубопроводов и сантехизделий из полимеров в составе Испытательного центра «Сантехоборудование», производящая всесторонние испытания трубных изделий. Стенды и устройства, которыми оборудована лаборатория, позволяют экспертам с соответствующей квалификацией тестировать трубы, фитинги и их соединения по десяткам параметров с целью установления соответствия испытуемой трубной продукции отечественным нормативам для холодного и (или) горячего водоснабжения, радиаторного или напольного (высоко- и низкотемпературного) отопления; качеству изготовления и безопасности применения, согласно требованиям СНиП и ГОСТ; качеству и технологии изготовления продукции той фирмы- производителя, которая указана на маркировке; а также обозначениям, нанесенным на изделия.
Нередки случаи, что порой заведомо сомнительное контрафактное трубное изделие фальсифицируется под известную торговую марку путем использования схожего по написанию и произношению названия
Например, один из экспертов (заместителя генерального директора по науке ОАО «НИИ сантехники» А.Н. Афонин, к.т.н.) отмечает, что наибольшим количеством отказов характеризуются МПТ на основе РЕ-Х из-за недостаточной (стандартные значения: РЕ-Ха ≥ 70, РЕ-Хb ≥ 65, РЕ-Хс и РЕ-Xd ≥ 60 %) степени сшивки полимера или, даже, ее полного отсутствия. Так, МПТ, предназначенная для отопления и горячего водоснабжения, имеющая степень сшивки РЕ-Х = 0 %, при стандартных испытаниях (норма τ = 1000 ч и t = 95 °C) постоянным внутренним давлением не прошла проверку — образцы разрушились через 36-96 часов.
Значительное количество аварий при эксплуатации, например, внутренних водопроводов отмечено на гибких подводках, посредством которых вода подается к шаровому крану унитазов и к смесителям. Здесь помимо возможного низкого качества этих изделий проявляются и др. ошибки. Например, при их монтаже нередко допускаются скручивания и перетяжки гаек. Наряду с внутренним давлением на их прочностном поведении сказываются температурные перепады, достигающие порой 35 °С (рис. 2), из-за чего они подвергаются многократным циклическим деформациям.

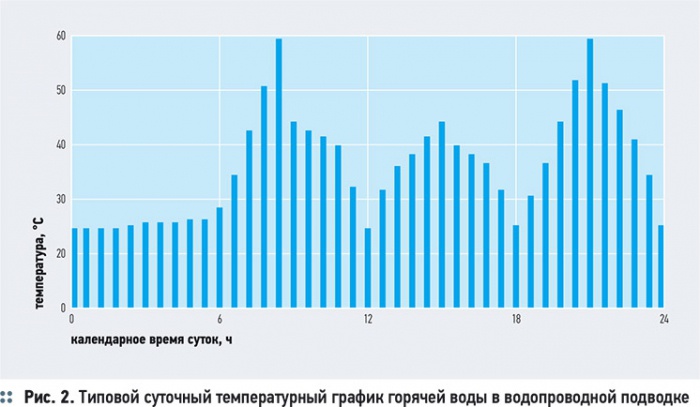

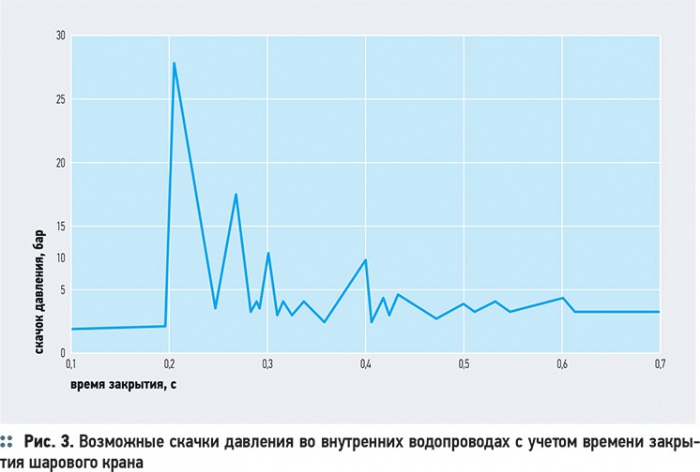

Следствием использования на трубопроводных сетях шаровых кранов водопроводные подводки также подвергаются нагружению гидравлическими ударами — скачками внутренних давлений (рис. 3), превышающими, порой, в разы рабочие, на которые, собственно, и выбраны полимерные трубы для водопроводных подводок.
Указанные негативные факторы, связанные со спецификой нагружения при эксплуатации современных внутренних напорных трубопроводов, к сожалению, не учитываются при использовании водопроводных подводок.
После посещения автором выставки Aqua-Therm’2013 настроение упало «ниже плинтуса». К третьему павильону добирался, как и большинство посетителей, с огромным напряжением — «на полусогнутых», возвращался так же: вся тротуарная плитка взбунтовалась, «встала на дыбы». Наверное, дело рук гастарбайтеров. Не дай Бог, если сходным образом будет выполняться жилищная программа в пятилетке Медведева, озвученная на совещании у Президента России.
Из-за недобросовестности некоторых организаций, выдающих сертификаты без проведения соответствующих испытаний, часто удается сбывать полностью некачественные трубные изделия
Казалось бы, экспонаты выставки снимут напряжение. Не тут-то было. Негатив не в экспонатах, негатив в тех, кто экспонирует. Практически на каждом стенде вывалено все, что необходимо срочно сбыть. Почти на каждом стенде одни и те же, например, трубные изделия, сопровождаемые одними и теми же пристендовыми листками (рекламными материалами). Разница только в названии фирм и в оформлении — у одних черно-белые, у других цветные. Складывается впечатление, что на одни и те же изделия нанесены надписи другими буквами — ведь указания на то, по каким Техническим условиям они изготовлены, практически никто не указывает. Мальчики и девочки, мало что понимающие в том, что экспонируется, как «отче наш» выпаливают со скоростью пулеметных очередей, дескать, их продукция самая, самая... и прослужит столько, сколько принято в цивилизованном мире. Причем сообщают они это абсолютно любому из приближающихся к их стенду.
На одном из стендов представлена гравитационная система внутренних водостоков из ПЭ-труб диаметром 110 и 50 мм. Смонтирован экспонат «вверх ногами» так, что трубы диаметром 110 оказались на чердаке, а из труб диаметром 50 мм выполнены стояки. Как говорится - тот, кто собирал стенд, понятия не имел о том, что собирал, либо, как говорит Богдан Титомир: «Рашен пипл все схавает». На кого же ориентируются те, кто представляет свою продукцию?
Теперь о позитиве. Отрадно то, что много людей, главное, молодежи, причастно к техническому (а не к юридическому, экономическому, бухгалтерскому) направлению, связанному с трубопроводными системами. В мире производится большое количество изделий, разумно используя которые, можно уже сейчас создавать надежные и эффективные холодные и горячие водопроводы, трубопроводы водяного отопления, холодоснабжающие сети и др. Для этого надо, чтобы молодежь была своевременно и правильно сориентирована на освоение экспонируемой продукции. Кто это должен сделать?
Ответ очевиден! Этим должны заниматься производители, например, трубных изделий — ведь прибыль от реализации труб и соединительных частей, не зависимо от материала, из которого они выполнены, достается в первую очередь, именно им. Как это сделать?
Производителю необходимо иметь стандарт организации СО (СТО) на применение их трубной продукции. В него целесообразно включить разделы по всем этапам жизненного цикла (ЖЦ) трубных изделий: производство труб (соединительных частей), проектирование трубопроводов, монтаж трубопроводов, эксплуатация трубопроводных систем, ремонт элементов трубных сетей, утилизация труб и, естественно, методику ТЭО применения их трубной продукции.
Значительное количество аварий при эксплуатации, например, внутренних водопроводов отмечено на гибких подводках, посредством которых вода подается к шаровому крану унитазов и к смесителям
В разделе «Производство труб (соединительных частей)» целесообразно отразить примерно все то, что ранее излагалось в Технических условиях, памятуя, что за каждый параметр, вернее, его несоблюдение, придется отвечать рублем, а может быть и строже. Кроме того, привести данные, которые позволят проектировщику выбирать трубные изделия с характеристиками, соответствующими прогнозным срокам службы, устанавливаемым ими с учетом конкретных условий. В разделе «Проектирование трубопроводов» целесообразно привести различные методики гидравлического расчета в свете необходимости конкурирования их трубной продукции с трубной продукцией других производителей, в том числе зарубежных. В разделе «Монтаж трубопроводов» целесообразно изложить методы и приемы производительной и качественной сборки с использованием механизмов и приспособлений, соответствующих материалам трубных изделий. В разделе «Эксплуатация трубопроводных систем» необходимо оттенить особенности обслуживания, диктуемые функциональным назначением — холодный/горячий водопровод, трубопровод водяного отопления либо холодопровод. В разделе «Ремонт трубных сетей» требуется привести способы устранения всевозможных дефектов, проявившихся при эксплуатации, методами, обеспечивающими полное восстановление работоспособности на прогнозируемый срок службы с минимальными издержками на ремонт.
И, наконец, в разделе «Утилизация трубных элементов» приводятся правила использования отслуживших свой срок труб и соединительных частей с максимально возможным повторным использованием либо самих трубных изделий, например, в неответственных трубопроводах, либо в качестве вторичного сырья с тем, чтобы снизить затраты на утилизацию и тем самым повысить конкурентные преимущества искомой трубной продукции.
Следующим шагом должно явиться наличие у аналогичных СО/СТО проектных институтов, монтажных организаций, эксплуатирующих предприятий. Естественно, этапы, которые затрагивают их в наибольшей степени, должны быть усилены. Например, в раздел «Проектирование» можно ввести программы гидравлических расчетов, типовые схемы с принятыми условными начертаниями и т.п. В раздел, связанный с монтажом трубопроводов, можно включить технологические схемы монтажа, наиболее эффективное оборудование и СММ с учетом трубных материалов и т.д.
Продолжающаяся практика, сложившаяся ранее за долгие годы использования труб из традиционных материалов, когда в СРО проектировщики разделены с монтажниками, и для них выпускаются отдельные нормы, на сегодня нерациональна: ведь в настоящее время используется более десятка трубных конструкционных материалов, на подходе столько же. Указанную практику, с целью повышения эффективности устройства трубопроводных систем, следует менять так, чтобы любой, кто связан так или иначе с конкретным напорным трубопроводом, имел бы полное представление о его жизненном цикле (ЖЦ).
Первые шаги в этом направлении некоторые организации уже сделали — свою трубную продукцию они сопровождают соответствующими паспортами [6]. Но об этом — в следующем номере журнала.
