Энергосберегающие системы кондиционирования в гостиничных номерах и апартаментах повышенной комфортности.

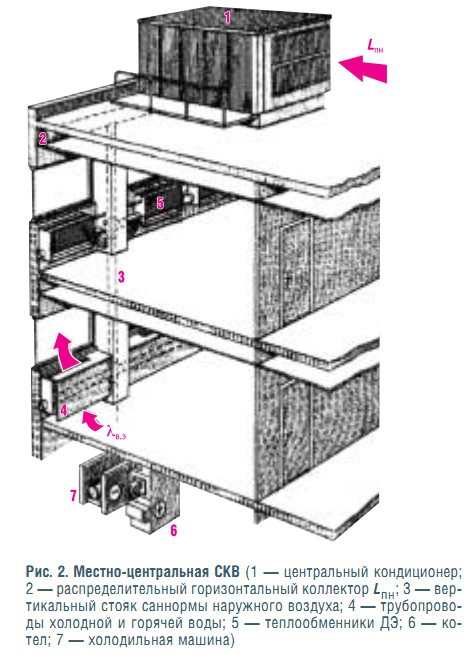

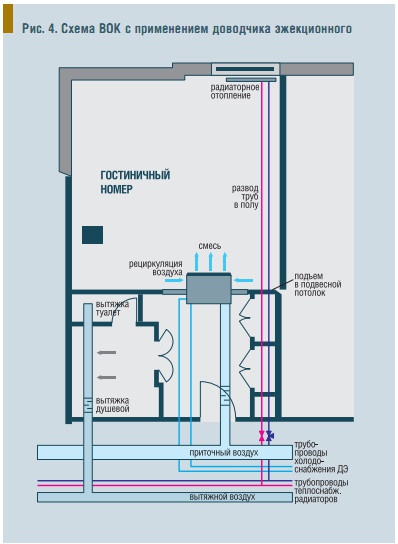

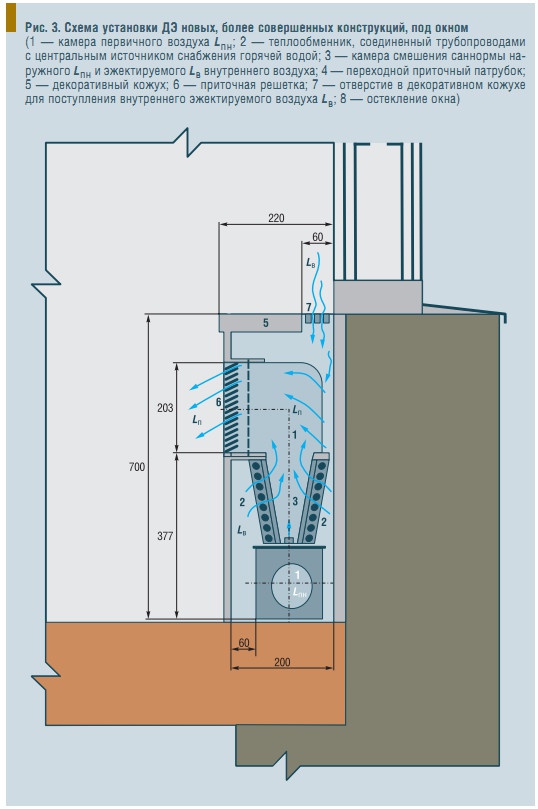

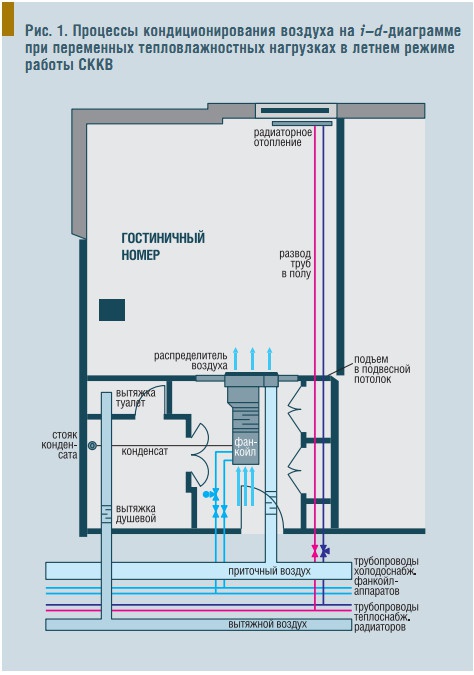

На основе обобщения опыта проектирования и эксплуатации систем кондиционирования (СКВ) в номерах гостиниц повышенной комфортности можно высказать ряд предложений по усовершенствованию и повышению энергетической эффективности СКВ. В г. Будапеште много лет успешно эксплуатируется гостиница высшего класса комфортности DUNA inter-continental, в которой для обслуживания номеров применена местно-центральная СКВ с установкой под окнами доводчиков эжекционных (ДЭ), как это показано на рис. 2. Достоинствами СКВ на рис. 2 по сравнению со схемой на рис. 1 являются: ❏ Установленный под окном ДЭ выполняет функции круглогодового поддержания комфортной температуры воздуха в помещении, поэтому не требуется дополнительной установки под окном радиатора, как это принято на рис. 1; ❏ На охлаждение или нагрев в теплообменник ДЭ поступает эжектируемый воздух непосредственно из обслуживаемого помещения, а не из зоны тамбура, куда из санузла может поступать загрязненный воздух, что значительно ухудшает санитарно-гигиенические качества подаваемого от местного вентиляторного агрегата (фанкойла) в помещение воздуха; ❏ Саннорма приточного наружного воздуха в схеме на рис. 2 круглый год приготавливается в центральном кондиционере по условиям поддержания комфортной влажности, что достигается зимой увлажнением наружного воздуха, а летом — его осушкой и охлаждением; ❏ В теплообменнике ДЭ эжектируемый внутренний воздух охлаждается или нагревается при постоянном влагосодержании, что контролируется соответствующим комнатным датчиком; ❏ В схеме СКВ по рис. 1 приточный наружный воздух в центральном кондиционере увлажняется зимой, а осушение летом внутреннего воздуха осуществляется в теплообменнике вентиляторного агрегата (фанкойле) и для удаления выпадающего при осушении конденсата предусмотрен отдельный канализационный трубопровод; ❏ При эксплуатации таких систем в гостиницах отмечены случаи промокания потолков в тамбурах от перелива сконденсированной влаги из поддона из-за засорения отверстия в сборном поддоне или канализационных трубках. В СКВ по рис. 2 саннорма приточного наружного воздуха летом приготовляется в центральном кондиционере 1 по условиям ассимиляции влаговыделений от людей. Поэтому в теплообменнике 5 ДЭ охлаждение внутреннего воздуха требуется только по условиям наличия теплоизбытков по явному теплу без конденсации влаги. Это позволяет не делать протяженных канализационных трубопроводов, и нет опасности промокания потолков в тамбурах и коридорах. В настоящее время созданы более совершенные конструкции ДЭ, схема установки которых под окном представлена на рис. 3. Значительным преимуществом СКВ с новым ДЭ являются: ❏ Эжектируемый внутренний воздух λ_в.э. засасывается в ДЭ через щель, предусмотренную в подоконнике или декоративном корпусе, по всей длине остекления. Это обеспечивает устранение ниспадающих холодных потоков воздуха зимой от холодного остекления и предотвращает дискомфортное холодное дутье по ногам, как это может иметь место в прежних схемах по рис. 2. ❏ Подача саннормы приточного наружного воздуха непосредственно в зону обитания людей в помещении (схема «вытесняющей вентиляции») значительно улучшает санитарно-гигиенические качества создаваемого микроклимата, т.к. выделяющиеся вредности от отделочных материалов, людей, приборов, TV и др вытесняются под потолок и удаляются вытяжной вентиляцией. Эта схема организации воздухообмена в номере гостиницы принципиально отличается от схемы на рис. 1, где реализуется схема «смесительной вентиляции». Приточный воздух поступает из верхней зоны и вовлекает в приточные струи вредности, которые поднимаются под потолок. Тем самым часть выделяющихся вредностей возвращается в зону обитания. ❏ Осуществление притока в зону обитания людейпозволяет до 50 % увеличить поглотительную способность приточного наружного воздуха по восприятию влаговыделений, что соответственно позволяет сократить расход холода в режимах охлаждения и осушения приточного наружного воздуха в воздухоохладителе центрального кондиционера. ❏ Смешение в ДЭ холодного наружного и отепленного внутреннего эжектируемого воздуха позволяет получать комфортную температуру приточного воздуха при воздухораспределении и поглощать холодом наружного воздуха теплоизбытки в помещении без затрат энергии на работу холодильных машин. ❏ Для снижения капитальных затрат предлагается в центральном кондиционере после фильтра установить теплообменник значительной теплотехнической эффективности, что позволит достигать глубокого охлаждения и осушения воздуха при рациональном значении температуры холодной воды t_wх = 7°С, поступающей от работы холодильных машин. В холодный период года этот энергоэффективный теплообменник в центральном кондиционере будет использоваться в качестве теплоотдающего теплообменника в установке утилизации теплоты вытяжного воздуха на нагрев утилизируемым теплом приточного наружного воздуха. В теплообменник ДЭ летом подавать теплую воду после кондиционеров холодильных машин, что позволяет, регулируя тепловую производительность теплообменников ДЭ, поддерживать в обитаемой зоне помещения желаемую обитателями температуру внутреннего воздуха. ❏ Теплоизвлекающий теплообменник установки утилизации в вытяжном агрегате рационально использовать летом в качестве первой ступени охлаждения конденсаторов холодильных машин. Это позволит до 50% сократить установочную мощность охладительных устройств для конденсаторов холодильных машин, тем самым сократить капитальные затраты на сооружение СКВ. В статье [2] рассмотрен опыт устройства СКВ в гостиницах с повышенным остеклением в наружных стенах. В качестве отопительных приборов у остекленной стены применен электрический конвектор (см. рис. 3 на стр. 18 в статье [2]. В тамбуре под подвесным потолком смонтирован вентиляторный доводчик. В него рециркуляционный воздух поступает через решетку в подвесном потолке, расположенную напротив входных дверей в туалет и ванную. В статье [2] оговорено, что механическая вытяжка из санузла включается только при включенном в ней свете. Расположение заборной решетки напротив дверей санузла при работе вентилятора в приточном агрегате и остановленном вентиляторе вытяжки неизбежно приведет к поступлению в вентиляторный доводчик загазованного и влажного воздуха из санузла, и особенно это вероятно при неработающей вытяжке. Устранение этого недостатка достигается применением в номерах гостиниц со значительным остеклением в наружных стенах доводчиков эжекционных малой высоты, как это показано на рис. 4. В помещение над входной дверью в номер под потолком выступает только часть эжекционного доводчика размером 200 мм. Снизу выступающей части располагается решетка для забора эжектируемого внутреннего воздуха, что исключает попадание загазованного воздуха из санузла на рециркуляцию в ДЭ. От центрального кондиционера через патрубок в камеру первичного воздуха поступает приготовленный в центральном кондиционере наружный воздух. Влагосодержание воздуха, приготовленного в центральном кондиционере, должно обеспечить поддержание комфортной относительной влажности в обитаемойзоне помещения номера. При снижении температуры воздуха в обитаемой зоне помещения номера ниже желаемого постояльцем комфортного уровня датчик контроля температуры подает команду на открытие поступления горячей воды в теплообменник ДЭ и, тем самым, повышение температуры приточного воздуха. На рис. 1 видно, что для достижения малошумности работы вентиляторного агрегата применяется специальный глушитель, который по размерам превосходит сам агрегат. В доводчике эжекционном, как это видно на схеме (рис. 2, 3 и 4), нет вентилятора и электродвигателя. Глушение шума от приточного вентилятора центрального кондиционера достигается применением в нем и на сети воздуховодов соответствующего оборудования, что не отражается на габаритах ДЭ. Отсутствие движущихся частей в ДЭ делает этот аппарат самым надежным и простым в обслуживании. Имеется отечественный опыт надежной работы ДЭ в СКВ свыше 40 лет непрерывной эксплуатации. В каталоге на современные ДЭ, производимых австрийской фирмой TROX [3], даются номограммы, позволяющие выбрать типоразмер и режим работы ДЭ на уровне создаваемого шума до 25 дБ(А), что отвечает самым высоким требованиям по малошумности.

Литература 1. Кокорин О.Я. Современные системы кондиционирования воздуха. М., «Физмат», 2003. 2. Садовская Т.И. Высотная гостиница на Краснохолмской стрелке. «АВОК», №4/2004, стр. 16–22. 3. TROX TECHNIK/Induction Type Displacement Flow Diffuzer (каталог оборудования).
